Фуговально-рейсмусовый станок BELMASH SDR-2200 предназначен для обработки заготовок из древесины. Он довольно внушительного размера, тяжелый, но при этом прост в эксплуатации. Данная модель в основном используется в бытовых целях: при строительстве дома, на даче или в любой небольшой мастерской.
Станок выполняет операции:
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- рейсмусование
Особенности
- Выполняет 2 операции: строгание и рейсмусование
- Мощный асинхронный двигатель 2200 Вт
- Регулируемый упор: наклон до 45 град.
- Поворотный выключатель
- Трехножевой строгальный вал
Конструкция
Станок прошел модернизацию в 2022 г. Изменена форма и материал линейки (алюминий), тип выключателя. Конструкция рукоятки настройки положения стола рейсмусования стала еще удобнее.
BELMASH SDR-2200 позволяет совершать по очереди обе операции: рейсмусование (строгание заготовки в заданный размер) и фугование (придание заготовкам базовой плоскости или просто ровной поверхности).
Станок оснащен асинхронным двигателем 2200 Вт, имеет встроенное устройство отключения от источника питания при перегреве двигателя. Вращение от двигателя к ножевому валу передается с помощью ременной передачи.
Строгальные столы длиной 952 мм выполнены из листовой стали, укреплены ребрами жесткости. Максимальная ширина строгания составляет 270 мм.
Вал трехножевой, частота вращения составляет 7700 об/мин. Это обеспечивает чистый рез при работе с различной древесиной. Настройку глубины строгания до 3 мм осуществляют с помощью ручки и шкалы.
Параллельный упор регулируется - угол наклона от 0 до 45 град. Для предотвращения доступа к вращающимся частям станка предусмотрены защитные устройства: ограждения и кожухи.

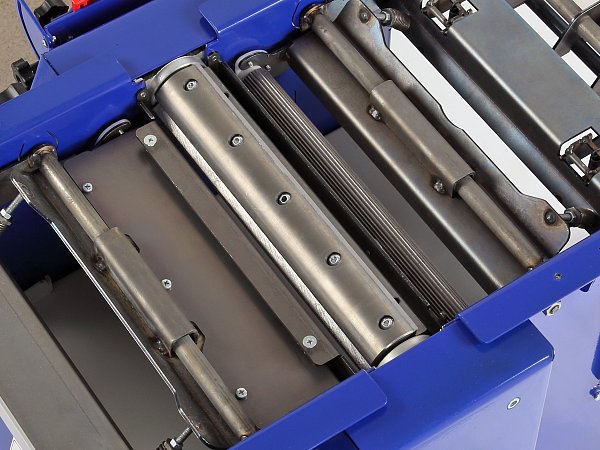

При рейсмусовании производится автоматическая подача заготовки со скоростью 6 м/мин. Металлический подающий ролик с зубчатой поверхностью обеспечивает надежную подачу брусков в зону резания. Металлический приемный ролик не оставляет следов на заготовках. Два гладких ролика на рабочем столе снижают трение при прохождении заготовки.

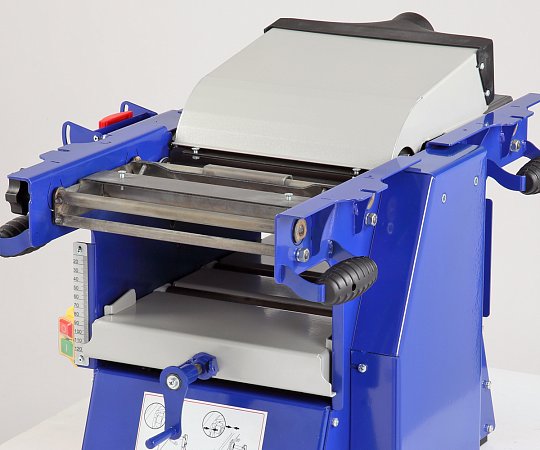

Высота рейсмусования на заданный размер производится путем вращения ручки и выставления необходимого размера по шкале.
В конструкции станка имеется датчик, который контролирует наличие установленного кожуха для удаления стружки при строгании и рейсмусовании. В случае отсутствия данного кожуха запуск станка будет невозможен. Это сделано для безопасности пользователя.

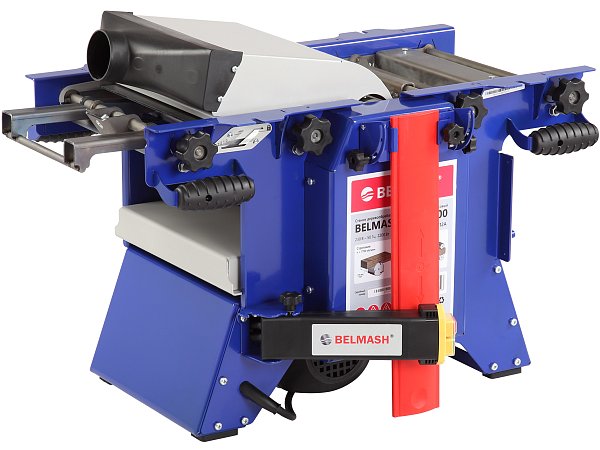

Поворачивающийся кронштейн выключателя позволяет с удобством включать/выключать станок в зависимости от выполняемой на нём операции.
Специальные рукоятки обеспечивают комфортную возможность перемещения станка. Станок легко транспортировать, помещается даже в легковой автомобиль.
Для удобства и безопасности при строгании рекомендуется использовать дополнительное приспособление – прижимное устройство BELMASH UP-07.
Для установки станка выпускаются подставки BELMASH P-1, P-2, PK-1, PK-2 и столешница BELMASH ST.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
