Фуговальные станки
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH
BELMASH J150/1170ARH

BELMASH J150/1170ARH

Артикул: S107A
BELMASH
BELMASH
109 990 ₽
Наличие:
В наличии

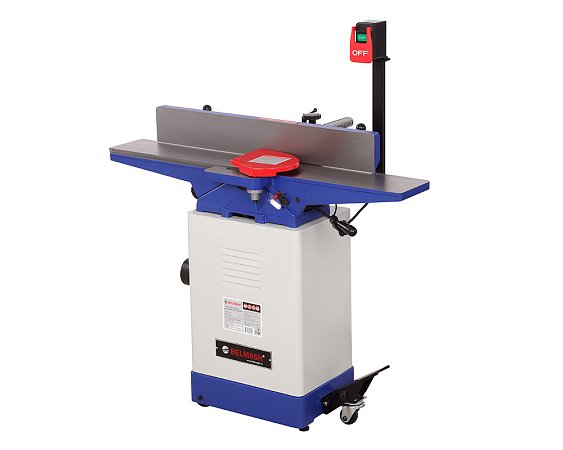

Фуговальный станок BELMASH J150/1170ARH с валом Helical предназначен для прямолинейного строгания плоскости деревянных заготовок. Модель удобная и понятная в применении, подходит для любительского использования или в небольших мастерских.

При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти

Особенности

  • Установлен ножевой вал Helical
  • Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
  • Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны
  • Простота и удобство настройки глубины строгания
  • Колесная система для перемещения станка по мастерской
  • Кнопки управления на отдельной стойке
  • Патрубок для подключения стружкоотсоса

 Конструкция

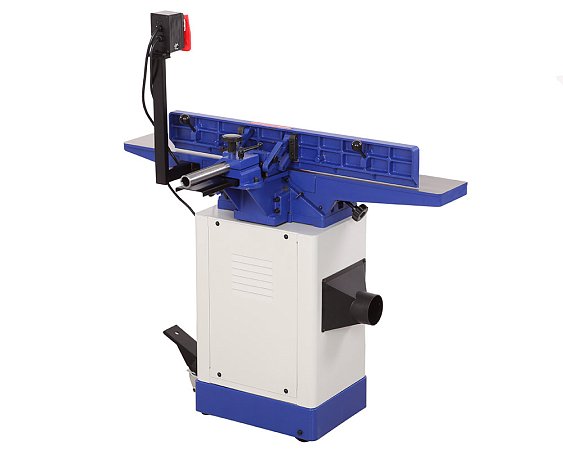

В тумбе-подставке расположен однофазный асинхронный двигатель мощностью 1100 Вт и 100-миллиметровый патрубок аспирации для подключения к вытяжной установке.

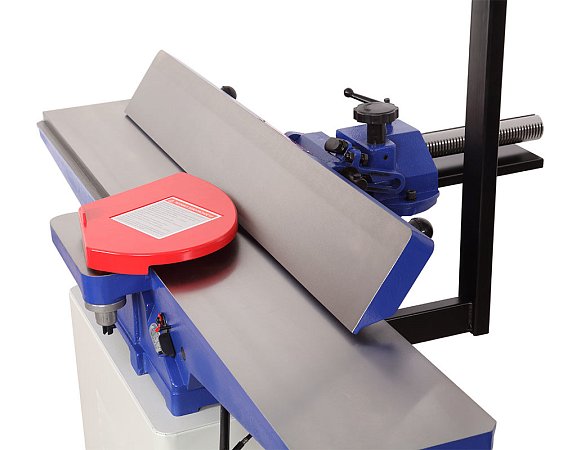

Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и строгального вала.

На станке установлен сегментированный ножевой вал Helical с 30 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках.
Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Упрощенная модель, без вала Helical - BELMASH J150/1170AR.

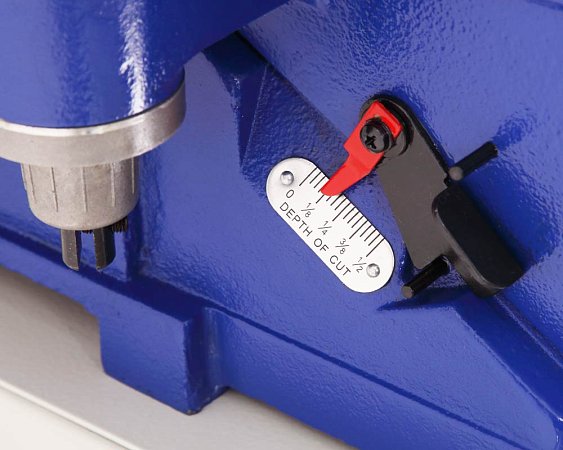

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

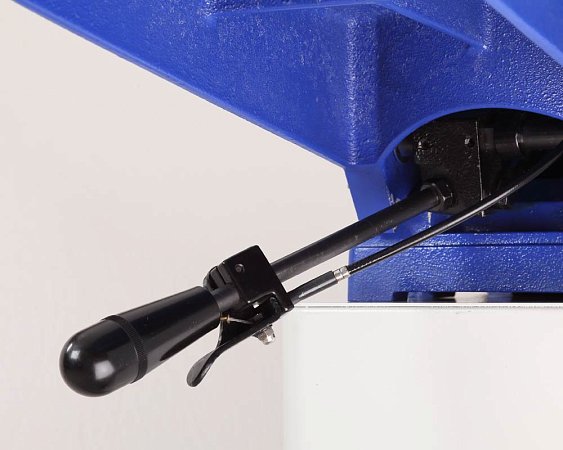

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Для удобной настройки подающего стола на рукоятке регулировки глубины строгания добавлена скоба быстрой фиксации. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

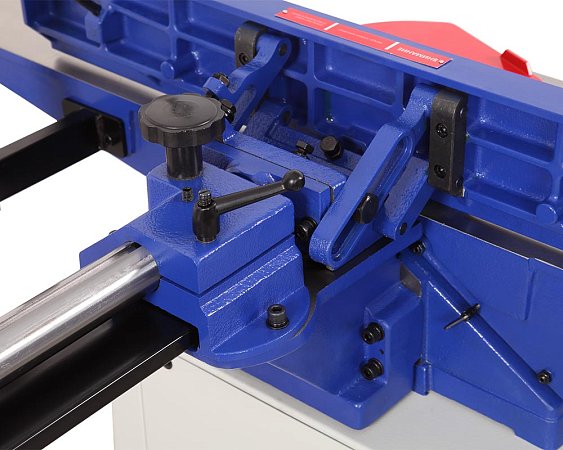

Размер параллельного упора 885×123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения – реечный, более удобный механизм выставления угла.

Для удобства пользователя выключатель вынесен на специальную стойку, оснащен кнопками "Старт" и "Стоп".

Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.

Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"

Соответствует требованиям технических регламентов

  • ТР ТС 010/2011 «О безопасности машин и оборудования»
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

Станок фуговальный
1
Ручки наклона параллельного упора*
2
Кожух ножевого вала
1
Пластинка для амортизации защитного кожуха
1
Кронштейн каретки параллельного упора
1
Каретка параллельного упора
1
Ключ шестигранный 8, 6, 4 ,3, 2,5 мм
1
Ключ рожковый 8-10 мм, 12-14 мм
1
Толкатель (упор для рук)
2
Параллельный упор
1
Основание станка
1
Выключатель
1
Ремень А965
1
Патрубок для отвода стружки, 98 мм
1
Устройство перемещения (педаль) с крепежом
1
Комплект крепежа
1
Бита для замены ножей helical
1
Устройство для установки ножей
1
Кронштейн выключателя
1
Руководство по эксплуатации
1
Упаковка
1
*могут быть установлены на упор
Мощность
1100 Вт
Мощность на валу
735 Вт
Тип строгального вала
с валом helical
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Частота вращения ножевого вала
5000 об/мин
Максимальная ширина строгания
152 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Количество ножей на валу
30 шт.
Размер ножей (Д × Ш × В)
15 × 15 × 2,5 мм
Максимальная глубина строгания
3 мм
Тип ремня
Клиновой (А965)
Диаметр режущего вала
65 мм
Тип передачи
Ременная
Высота рабочей поверхности относительно пола
840 мм
Глубина регулировки подающего стола (max)
13 мм
Материал рабочих столов
Чугун
Длина подающего стола
556 мм
Длина приемного стола
565 мм
Размер параллельного упора (Д × В)
885 × 123 мм
Материал параллельного упора
Чугун
Минимальная длина обрабатываемой заготовки
200 мм
Минимальная ширина обрабатываемой заготовки
9 мм
Общая длина строгальных столов
1190 мм
Способ поднятия столов
Ласточкин хвост
Диаметр патрубка пыле/стружкоудаления
98 мм
Размер упаковки место 1 (Д × Ш × В)
520 × 405 × 730 мм
Размер упаковки место 2 (Д × Ш × В)
1250 × 533 × 375 мм
Габаритный размер (Д × Ш × В)
1190 × 915 × 1300 мм
Масса нетто
107 кг
Масса брутто
116 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
24 мес.
Расширенная гарантия (регистрируется дополнительно)
+12 месяцев к основной
Страна происхождения
Китай
