BELMASH J150/1170SAH
Снизим цену!
При соответствующей наладке выполняет следующие операции: - строгание (фугование) по пласти или кромке - строгание (фугование) под углом (по ребрам) - выборка четверти
Особенности
- Установлен спиральный вал (helical, хеликал)
- Параллельный упор, приемный и подающий столы изготовлены из высококачественного чугуна
- Патрубок для подключения системы аспирации
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны

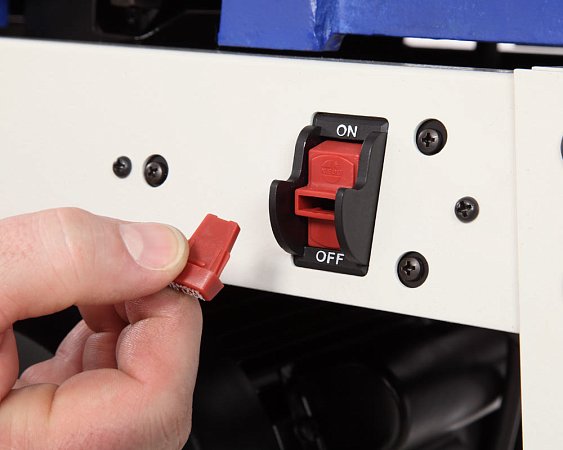

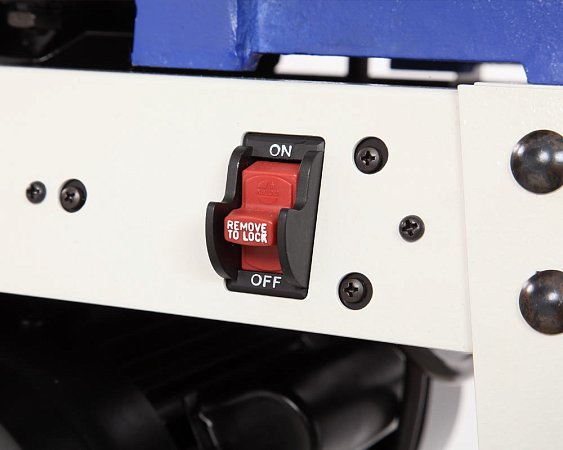

- Защита от детей, выключатель оборудован специальной съемной вставкой, без нее станок не включится
- Основание станка на ножках
Конструкция

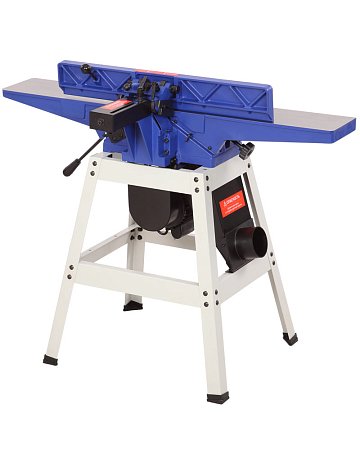

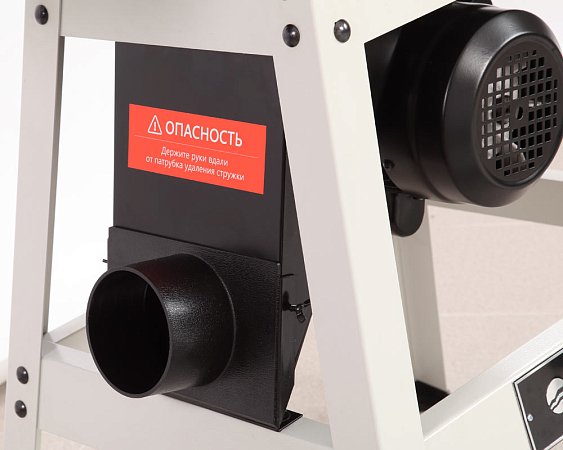

Станок состоит из двух частей. Нижняя часть – сборная станина, на неё крепится асинхронный двигатель (1100 Вт) и патрубок для отвода стружки (диаметр 100 мм). Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и строгального вала.
На станке установлен спиральный вал (helical, хеликал) с 30 ножами, расположенными по спирали в четыре ряда. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый срез (особенно на сучках, трещинах, свилеватых участках). Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель, без спирального вала (helical, хеликал) - BELMASH J150/1170SA.

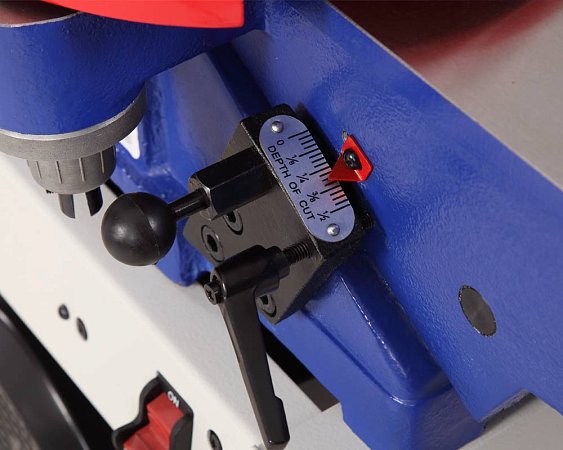

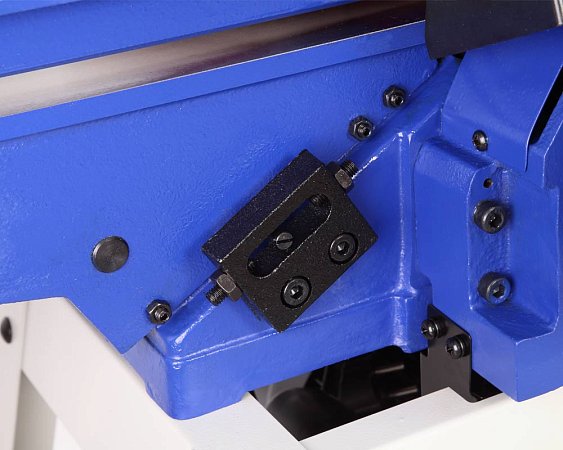

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем. Оба рабочих стола регулируются по высоте, способ поднятия – ласточкин хвост. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

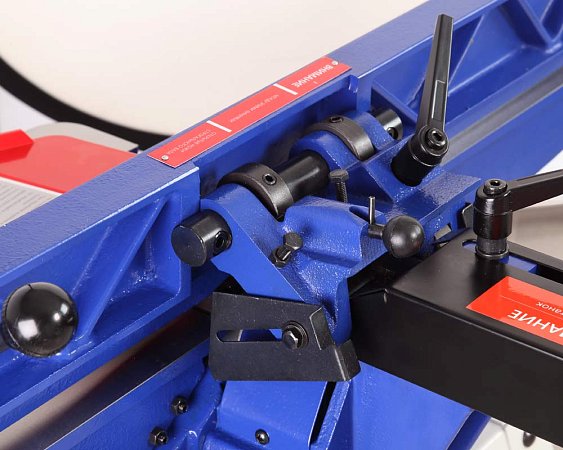

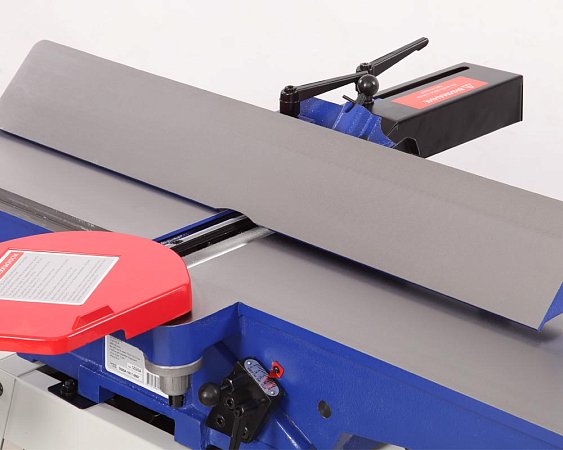

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора - ручной.
Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме..
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
| Бренд: | BELMASH |
| Артикул: | S106A |
| Характеристики: |
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Потребляемая мощность
1100 Вт
Режимы работы
S1
Частота вращения ножевого вала
4800 об/мин
Тип ремня
Клиновой (А762)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний
98 мм
Тип передачи
Ременная
Мощность на валу
735 Вт
Тип строгального вала
спиральный вал (helical, хеликал)
Количество ножей на валу
30 шт.
Минимальная ширина рейсмусуемой заготовки
10 мм
Минимальная длина обрабатываемой заготовки
200 мм
Высота рабочей поверхности относительно пола
850 мм
Размер параллельного упора (Д × В)
745 × 115 мм
Материал параллельного упора
Чугун
Максимальная ширина строгания
152 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Размер ножей (Д × Ш × В)
15 × 15 × 2,5 мм
Максимальная глубина строгания
3 мм
Диаметр режущего вала
65 мм
Глубина регулировки подающего стола (максимум)
13 мм
Материал рабочих столов
Чугун
Длина подающего стола
556 мм
Длина приемного стола
565 мм
Общая длина строгальных столов
1190 мм
Длина электрошнура
1.5 м
Способ поднятия столов
Ласточкин хвост
Уровень звукового давления (шума)
85 дБ
Габаритный размер (Д × Ш × В)
1190 × 800 × 990 мм
Размер упаковки (Д × Ш × В)
1220 × 540 × 365 мм
Масса нетто
93 кг
Масса брутто
99 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия
+24 месяца к основной
Страна происхождения
Китай
|
| Комплектация: |
Станок в сборе: стол подачи, стол приема, режущая головка
1
Двигатель с выключателем
1
Шпонка вала двигателя
1
Шкив двигателя
1
Ремень клиновой А762
1
Перекладины каркаса верхние боковые (300 мм)
2
Перекладины каркаса верхние (400 мм)
2
Перекладины каркаса нижние (520 мм)
2
Перекладины каркаса нижние боковые (420 мм)
2
Ножка каркаса
4
Опора для ножки каркаса
4
Устройство защитное ножевого вала
1
Рукоятка фиксирующая параллельного упора
1
Рукоятка наклона
1
Ключ шестигранный 2,5/3/4/6 мм
4
Ключ рожковый 8×10, 12×14 мм
2
Винт-барашек, для фиксации крышки кожуха стружкоотсоса
2
Крышка кожуха стружковыброса
1
Кожух стружковыброса
1
Упор параллельный
1
Защитный кожух ножевого вала
1
Защитное устройство ремня
1
Патрубок для отвода стружки
1
Рукоятка стола подачи
1
Толкатель
2
Пластинка для амортизации защитного кожуха
1
Руководство по эксплуатации
1
Упаковка
1
|
