BELMASH J155/1170A
Снизим цену!
При соответствующей наладке на станке можно выполнять следующие операции: - строгание (фугование) по пласти или кромке - строгание (фугование) под углом (по ребрам) - выборка четверти.
Особенности
- Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны

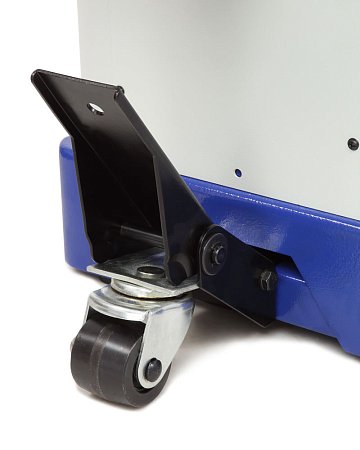

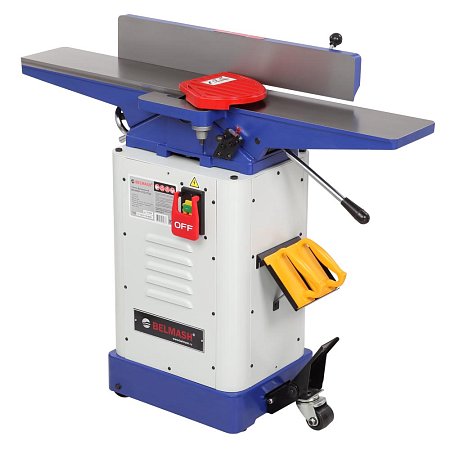

- Колесная система для перемещения станка по мастерской
- Магнитный пускатель

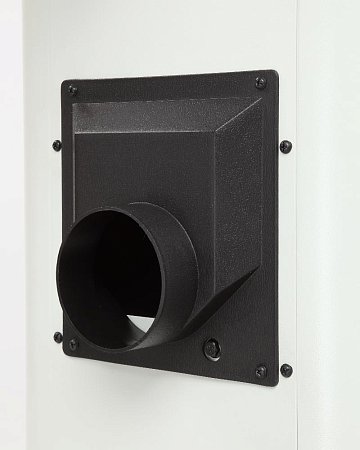

- Патрубок для подключения стружкоотсоса

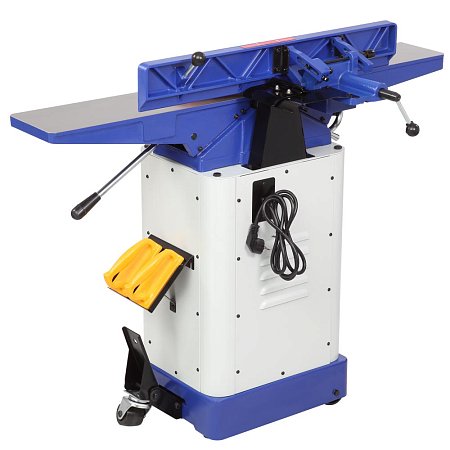

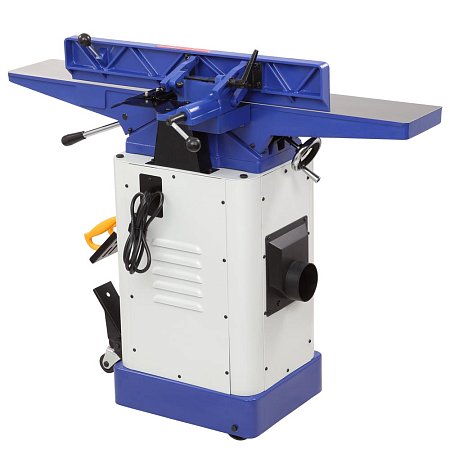

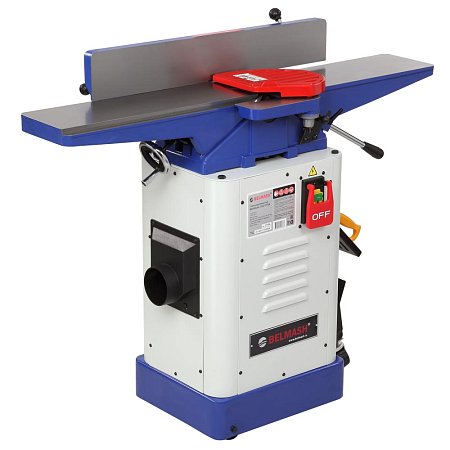

Конструкция
Станок состоит из двух частей. Нижняя часть – это стальная тумба-подставка, в ней расположен однофазный асинхронный двигатель (1100 Вт) и кожух для отвода стружки с патрубком (102 мм) для подключения к вытяжной установке.

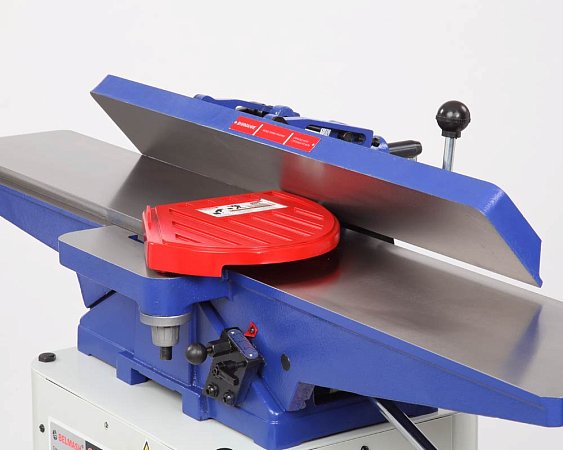

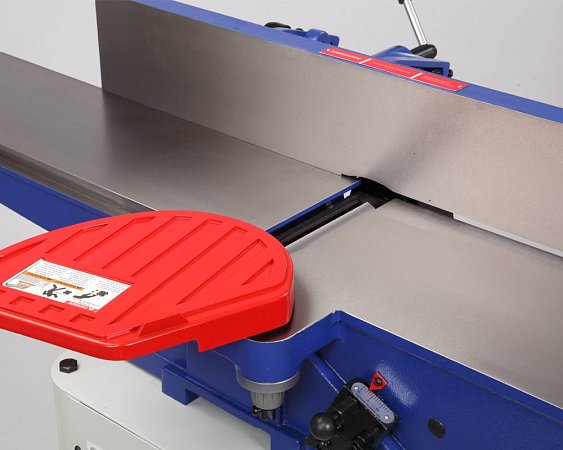

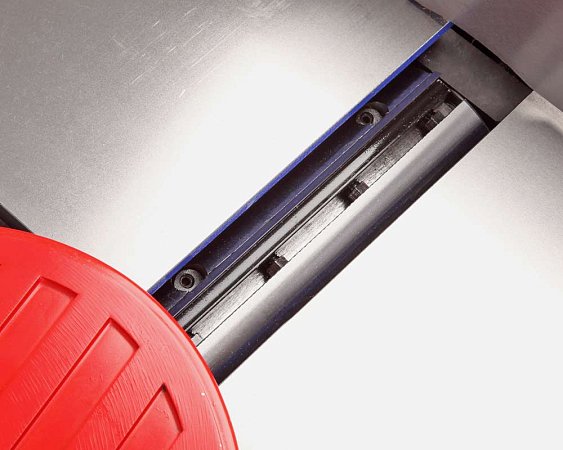

Верхняя часть состоит из чугунного основания, на котором размещены чугунные рабочие столы, параллельный упор, защитный кожух и трехножевой строгальный вал.
Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, обеспечивает более высокое и стабильное качество строгания, обеспечивает высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical - BELMASH J155/1170AH.

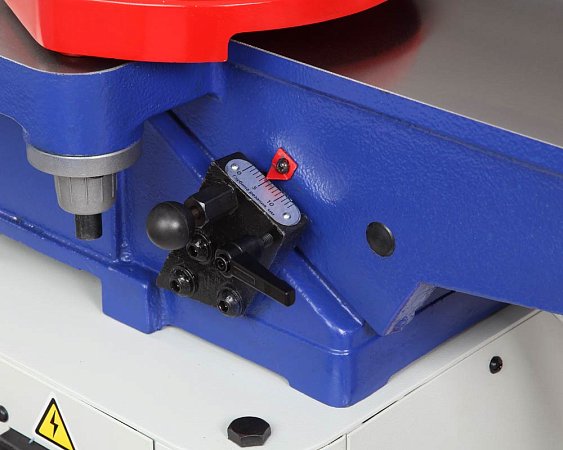

Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1195 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

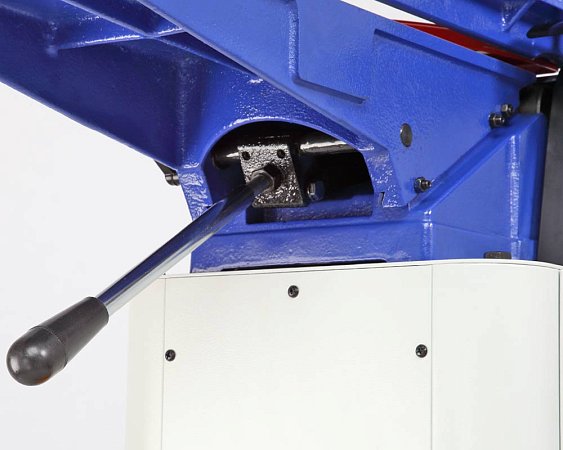

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Приемный стол оснащен штурвалом, он упрощает процесс первичной настройки. Максимальная глубина регулировки подающего стола 12 мм (для операции отбора четверти).

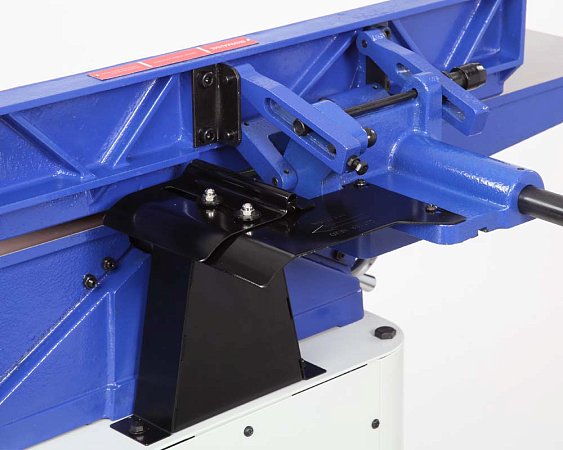

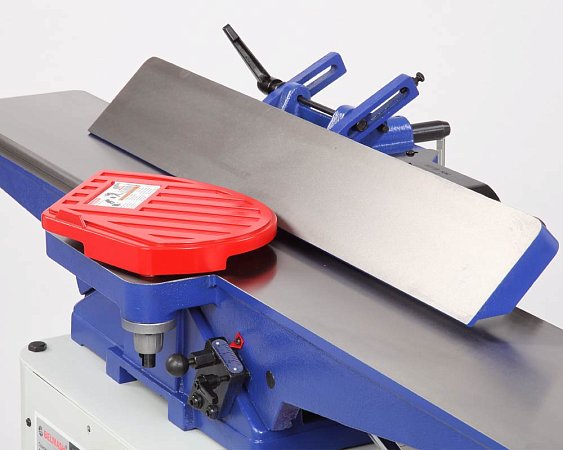

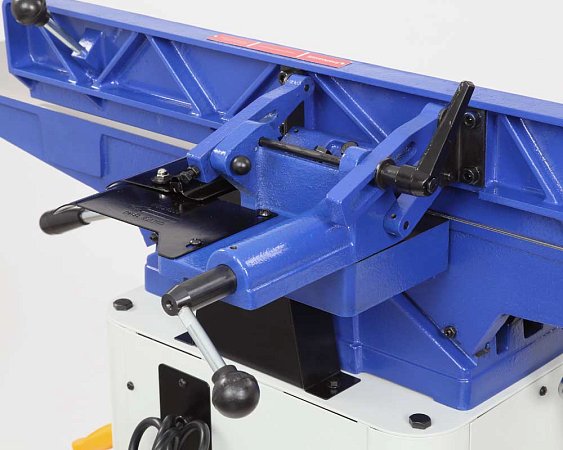

Размер параллельного упора 746 × 114 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.

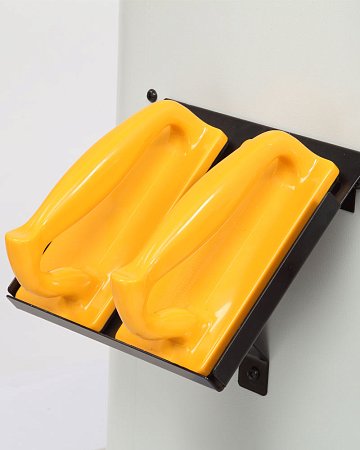

Для комфортной и безопасной работы предусмотрены упоры для подачи заготовки, для их хранения на корпусе есть специальная полка. В комплект поставки входит устройство для установки ножей, которое упростит процесс замены вышедших из строя лезвий.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
| Бренд: | BELMASH |
| Артикул: | S119A |
| Характеристики: |
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Потребляемая мощность
1100 Вт
Режимы работы
S1
Частота вращения ножевого вала
4800 об/мин
Тип ремня
Клиновой (А914)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний
102 мм
Тип передачи
Ременная
Мощность на валу
735 Вт
Тип строгального вала
с прямыми ножами
Количество ножей на валу
3 шт.
Минимальная ширина рейсмусуемой заготовки
9 мм
Минимальная длина обрабатываемой заготовки
200 мм
Высота рабочей поверхности относительно пола
848 мм
Размер параллельного упора (Д × В)
746 × 114 мм
Материал параллельного упора
Чугун
Максимальная ширина строгания
152 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Размер ножей (Д × Ш × В)
155,5 × 17 × 3 мм
Максимальная глубина строгания
3 мм
Диаметр режущего вала
65 мм
Глубина регулировки подающего стола (максимум)
12 мм
Материал рабочих столов
Чугун
Длина подающего стола
556 мм
Длина приемного стола
565 мм
Возможность установки спирального вала (helical)
есть
Общая длина строгальных столов
1195 мм
Длина электрошнура
1.8 м
Способ поднятия столов
Ласточкин хвост
Уровень звукового давления (шума)
85 дБ
Габаритный размер (Д × Ш × В)
1195 × 780 × 975 мм
Размер упаковки (Д × Ш × В)
1245 × 584 × 406 мм
Масса нетто
105 кг
Масса брутто
108 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия
+24 месяца к основной
Страна происхождения
Китай
|
| Комплектация: |
Подставка
1
Рычаг загрузочного стола
1
Упаковка
1
Комплект ключей
1
Комплект крепежа
1
Устройство для установки ножей
1
Кожух
1
Шкив электродвигателя
1
Ремень клиновой
1
Патрубок для отвода стружки
1
Ручки регулировки параллельного упора
2
Маховик
1
Кожух ремня
1
Электродвигатель с выключателем
1
Устройство перемещения (педаль) с крепежом
1
Ограждение ножевого вала
1
Упор параллельный с сборе
1
Столы фуговальные в сборе
1
Цоколь основания с опорами и роликами
1
Стойка основания
1
Прижимы (толкатели)
2
Желоб для отходов резания
1
Полка для ручных прижимов
1
Руководство по эксплуатации
1
|
