BELMASH J200/1800AMRH (2.4 кВт, 400 В)

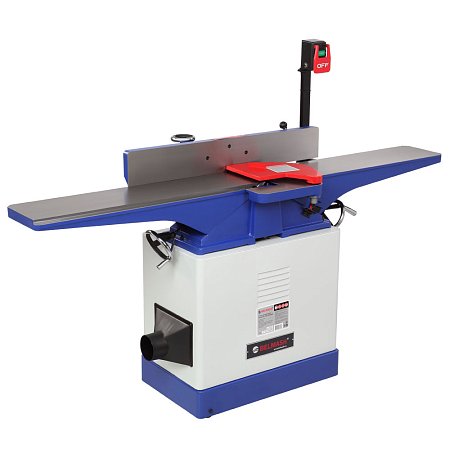

Фуговальный станок BELMASH J200/1800AMRH (2.4 кВт, 400 В) представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Установлен вал Helical
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Длинные столы для обработки габаритных заготовок
- Параллельный упор наклоняется на 45 градусов в обе стороны
- Удобное перемещение упора при помощи специального маховика
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция
Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 2400 Вт, оснащен встроенным вентилятором с рабочим конденсатором. Питание осуществляется от сети 400 Вт, аналогичная модель для подключения сети 230 Вт - BELMASH J200/1800AMRH
На станке установлен сегментированный ножевой вал Helical с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенные модели без вала Helical - BELMASH J200/1800AMR (230 Вт) и BELMASH J200/1800AMR (2.4 кВт, 400 В)
Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют достаточную длину для обработки габаритных заготовок, общая длина столов - 1830 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Оба стола оснащены маховиками, благодаря им можно произвести более точную настройку высоты столов и глубины резания. Максимальная глубина регулировки подающего стола 12,7 мм (для операции отбора четверти).
Размер параллельного упора 890 × 125 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий с реечным механизмом, обеспечивает более удобное и точное позиционирование на строгальных столах.
На стальном корпусе размещен патрубок (102 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.
Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Что нужно учесть при выборе верного помощника - читайте в статье
"Как не ошибиться с выбором фуговального станка?"
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
