BELMASH J200/1800ARH
Снизим цену!
При соответствующей наладке на станке можно выполнять следующие операции: - строгание (фугование) по пласти или кромке - строгание (фугование) под углом (по ребрам) - выборка четверти.
Особенности
- Установлен спиральный вал (helical, хеликал)
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Длинные столы для обработки габаритных заготовок
- Параллельный упор наклоняется на 45 градусов в обе стороны
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция

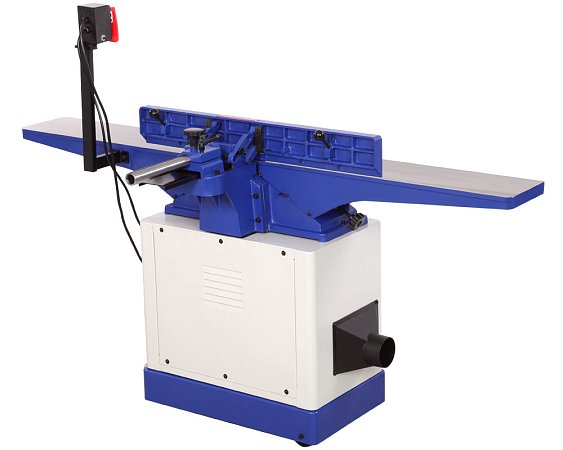

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой. Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 1700 Вт. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1800ARH (1.7 кВт, 400 В)
На станке установлен сегментированный спиральный вал (helical, хеликал) с 40 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без вала Helical - BELMASH J200/1800AR.

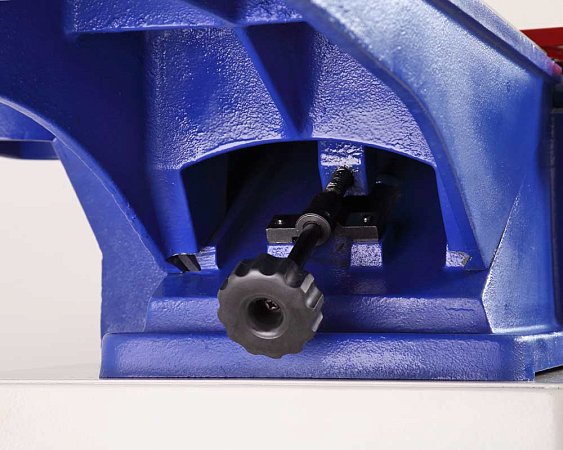

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют общую длину 1860 мм. Удлиненный стол обеспечивает прямолинейность. Даже довольно габаритная заготовка, уложенная на него, будет иметь надежную опору, оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

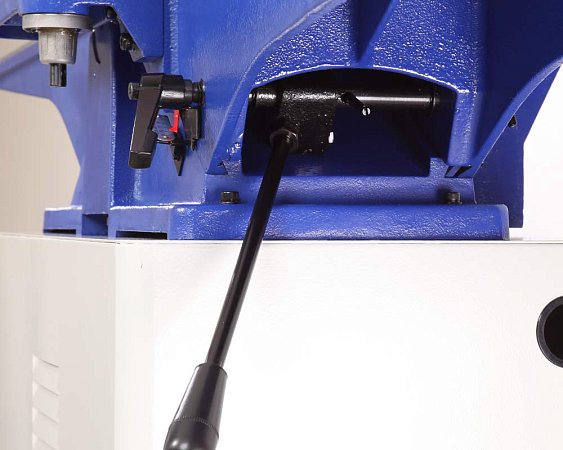

Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

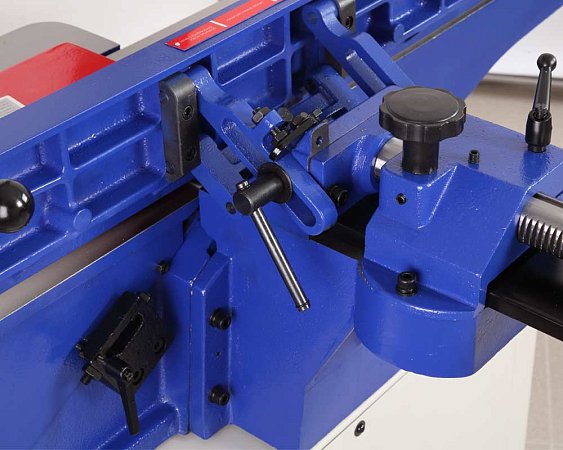

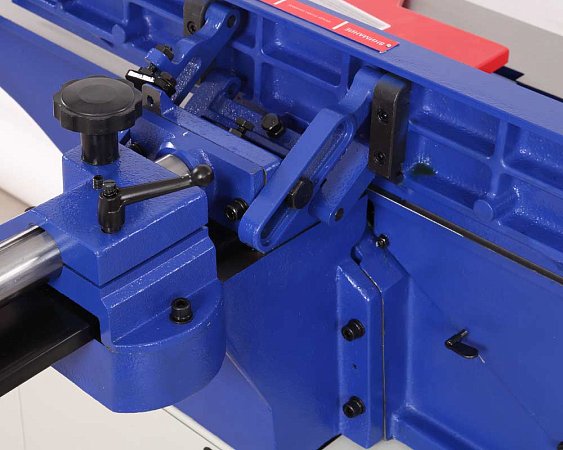

Размер параллельного упора 886 × 123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения – реечный, более удобный механизм выставления угла.
На стальном корпусе размещен патрубок (98 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.
Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
| Бренд: | BELMASH |
| Артикул: | S108A |
| Характеристики: |
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Потребляемая мощность
1700 Вт
Режимы работы
S1
Тип ремня
Клиновой (A1180, А1219)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний
98 мм
Тип передачи
Ременная
Мощность на валу
1100 Вт
Тип строгального вала
спиральный вал (helical, хеликал)
Количество ножей на валу
40 шт.
Минимальная ширина рейсмусуемой заготовки
8 мм
Минимальная длина обрабатываемой заготовки
200 мм
Высота рабочей поверхности относительно пола
850 мм
Частота вращения ножевого вала
5000 об/мин
Максимальная ширина строгания
203 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Размер ножей (Д × Ш × В)
15 × 15 × 2,5 мм
Максимальная глубина строгания
3 мм
Диаметр режущего вала
74 мм
Глубина регулировки подающего стола (максимум)
13 мм
Материал рабочих столов
Чугун
Длина подающего стола
888 мм
Длина приемного стола
890 мм
Размер параллельного упора (Д × В)
886 × 123 мм
Материал параллельного упора
Чугун
Общая длина строгальных столов
1860 мм
Длина электрошнура
2 м
Способ поднятия столов
Ласточкин хвост
Уровень звукового давления (шума)
85 дБ
Размер упаковки место 1 (Д × Ш × В)
920 × 460 × 680 мм
Размер упаковки место 2 (Д × Ш × В)
2030 × 607 × 305 мм
Габаритный размер (Д × Ш × В)
1860 × 1130 × 1290 мм
Масса нетто
193 кг
Масса брутто
248 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия
+24 месяца к основной
Страна происхождения
Китай
|
| Комплектация: |
Станок фуговальный в сборе (фуговальные столы с режущей головкой)
1
Основание станка в сборе
1
Ремень
1
Патрубок отвода стружки
1
Устройство перемещения станка с комплектом крепежа
1
Выключатель
1
Бита для замены ножей helical
1
Упор параллельный в сборе
1
Комплект крепежа
1
Комплект ключей
1
Упор для рук (толкатель)
2
Кронштейн выключателя
1
Кожух ножевого вала
1
Кронштейн каретки параллельного упора
1
Каретка параллельного упора
1
|
