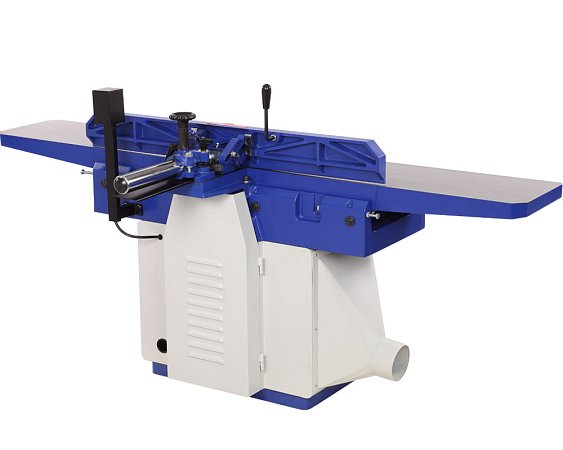

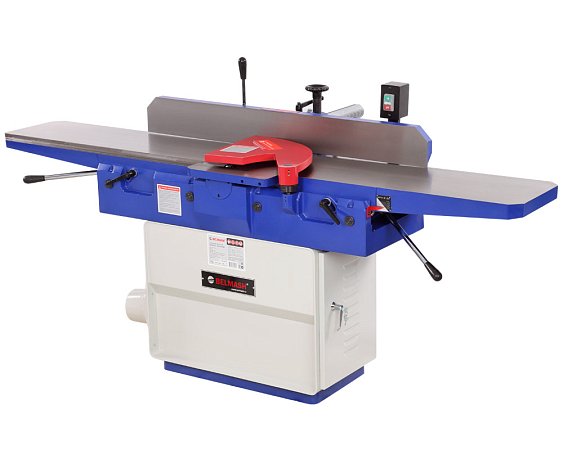

BELMASH J300/2100В (2.88 кВт, 400 В)
Снизим цену!
При соответствующей наладке на станке можно выполнять следующие операции: - строгание (фугование) по пласти или кромке - строгание (фугование) под углом (по ребрам) - выборка четверти.
Особенности
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Рабочие столы перемещаются по направляющим «Параллелограмм»
- Большие столы для обработки габаритных заготовок (общая длина составляет 2240 мм, ширина 305 мм)
- Сведение вибрации на минимум за счет большого веса станка
- Возможность установки вала Helical
- Упор имеет возможность наклона на 45 градусов в обе стороны
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция
На станине из листовой сварной стали расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой. Данная модель является одной из самых тяжелых – 350 кг.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 2880 Вт. Питание осуществляется от сети 400 Вт.

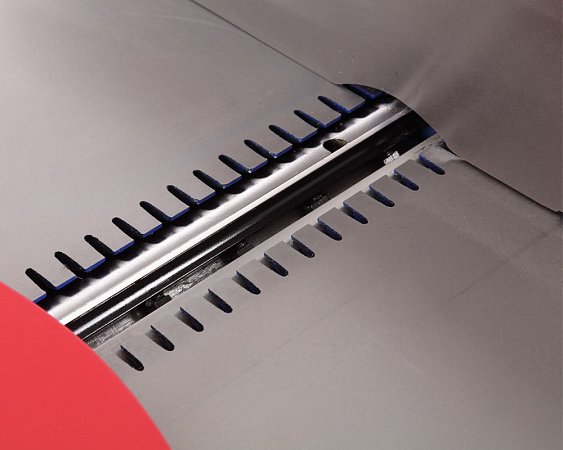

Строгальный вал трехножевой, развивает частоту вращения 5000 об/мин. Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical – BELMASH J300/2100ВH (2.8 кВт, 400 В)
305 мм ширина обработки - самая большая среди станков BELMASH. Рабочие столы имеют общую длину 2240 мм, загрузочный 1035 мм, приемный 1035 мм. Длинные столы обеспечивают прямолинейность. Даже довольно габаритная заготовка, уложенная на них, будет иметь надежную опору. Оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.

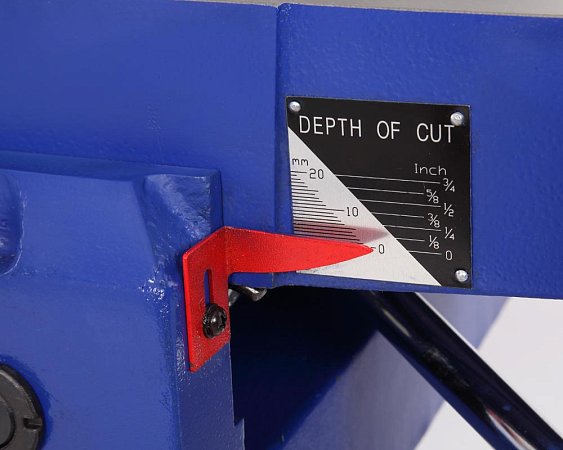

Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это более удобный, надежный точный механизм перемещения и фиксации столов. Максимальная глубина регулировки подающего стола 19 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

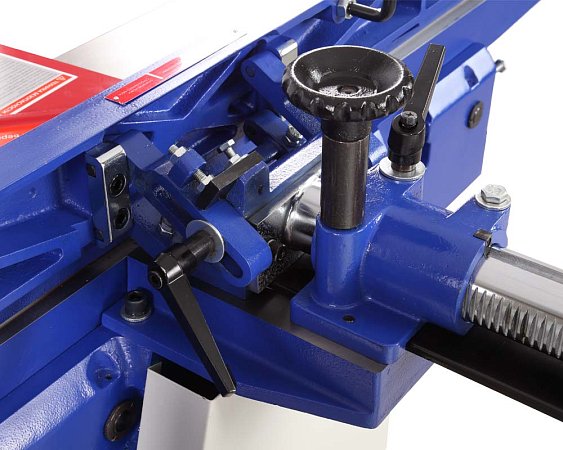

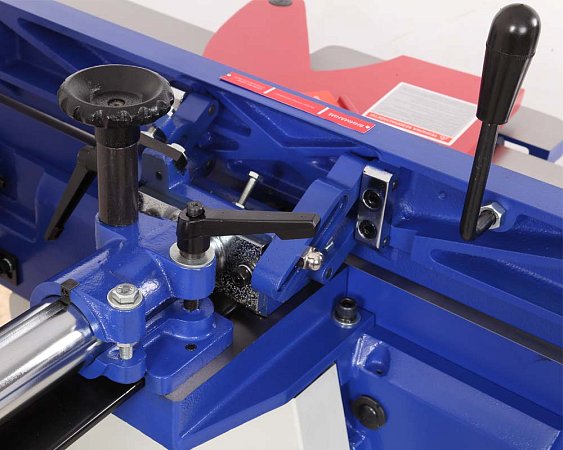

Размер параллельного упора 1186 × 136 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Упор массивный, жесткий и надежный. Способ перемещения – реечный, более удобный механизм выставления угла.

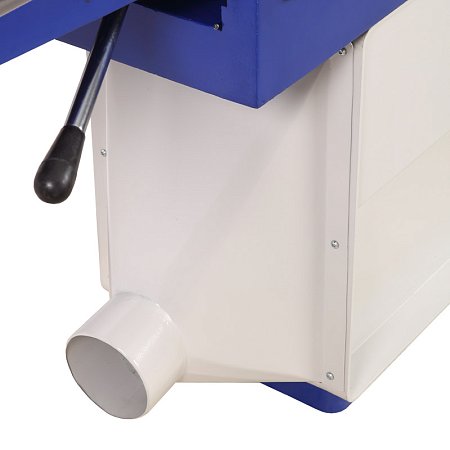

На стальном корпусе размещен патрубок (125 мм) для подключения системы аспирации.

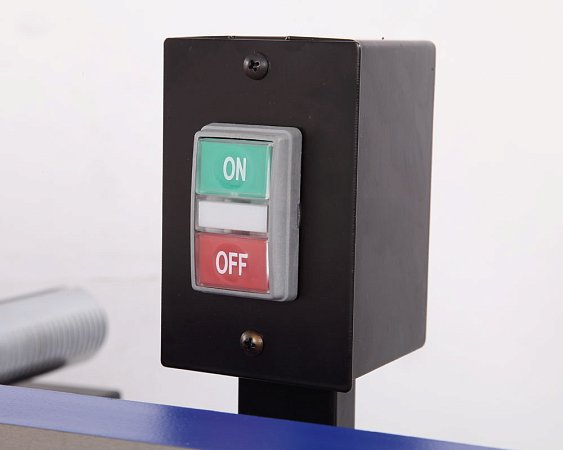

Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп". Также станок оборудован магнитным пускателем и токовой защитой.
В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий. Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 260 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
| Бренд: | BELMASH |
| Артикул: | S024A |
| Характеристики: |
Напряжение питающей сети
400 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Потребляемая мощность
2880 Вт
Частота вращения ножевого вала
5000 об/мин
Тип ремня
Клиновой (А1397)
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний
125 мм
Тип передачи
Ременная
Мощность на валу
2200 Вт
Тип строгального вала
с прямыми ножами
Количество ножей на валу
3 шт.
Минимальная ширина рейсмусуемой заготовки
8 мм
Минимальная длина обрабатываемой заготовки
260 мм
Высота рабочей поверхности относительно пола
800 мм
Размер параллельного упора (Д × В)
1186 × 136 мм
Материал параллельного упора
Чугун
Максимальная ширина строгания
305 мм
Диапазон углов строгания с помощью параллельного упора
-45-0-45° °
Размер ножей (Д × Ш × В)
304,8 × 29 × 3 мм
Максимальная глубина строгания
3 мм
Диаметр режущего вала
98 мм
Глубина регулировки подающего стола (максимум)
19 мм
Материал рабочих столов
Чугун
Длина подающего стола
1035 мм
Длина приемного стола
1035 мм
Общая длина строгальных столов
2240 мм
Длина электрошнура
1.4 м
Способ поднятия столов
Параллелограммная система
Уровень звукового давления (шума)
85 дБ
Габаритный размер (Д × Ш × В)
2136 × 1265 × 1105 мм
Размер упаковки (Д × Ш × В)
2240 × 750 × 1110 мм
Масса нетто
350 кг
Масса брутто
377 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия
+24 месяца к основной
Страна происхождения
Китай
|
| Комплектация: |
Станок в сборе
1
Параллельный упор в сборе
1
Упоры для рук
2
Устройство для установки ножей
1
Пластина для амортизации кожуха ножевого вала
1
Ключ шестигранный 3 мм
1
Ключ шестигранный 4 мм
1
Ключ шестигранный 8 мм
1
Ключ шестигранный 10 мм
1
Ключ рожковый 10/12 мм
1
Ключ рожковый 12/14 мм
1
Ключ рожковый 17/19 мм
1
Комплект крепежа
1
Руководство по эксплуатации
1
Упаковка
1
|
