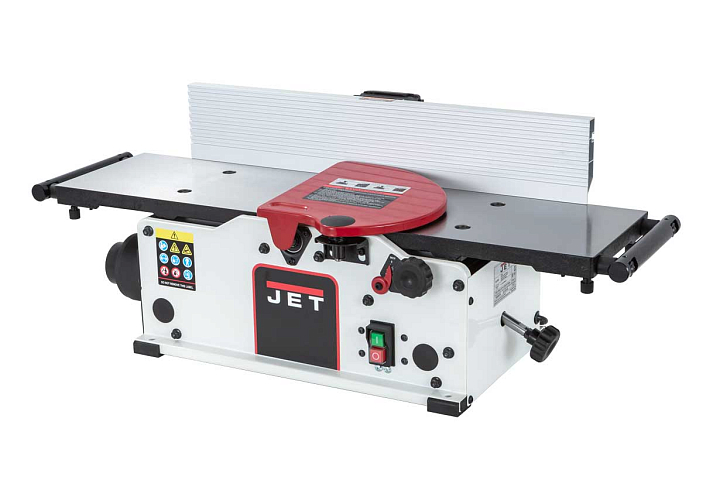

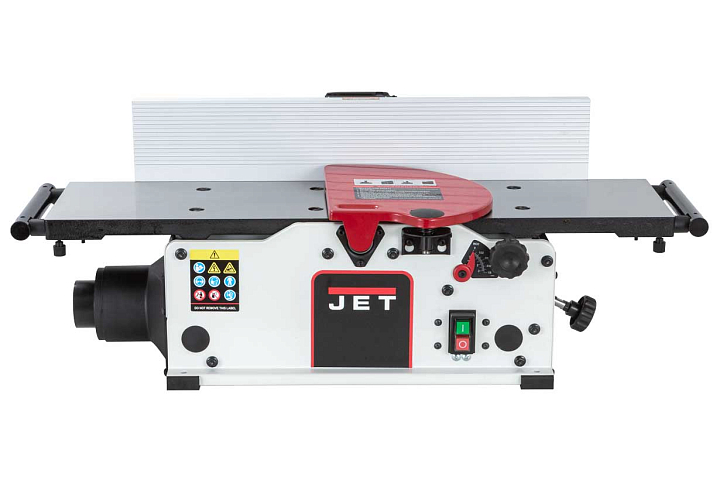

JET JSJ-8SH Фуговальный станок c сегментным валом
- Сегментированный строгальный вал

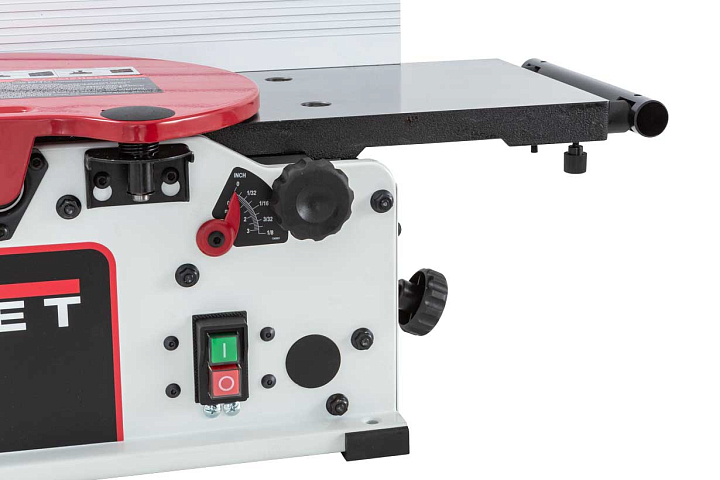

- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Сдвижное ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Выдвижные удлинения фуговальных столов
- Фуговальный упор из алюминиевого профиля
- Поддерживающие кронштейны для упора (опция)

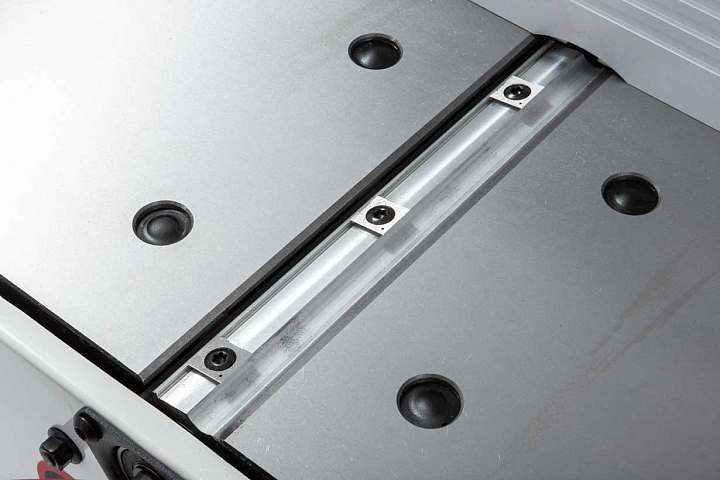

SJ-8SH – настольный фуговальный станок нового поколения с сегментированным ножевым валом шириной 200 мм. Строгальный барабан оборудован не прямыми длинными лезвиями, а небольшими (14х14х2,0 мм) режущими HSS сегментами, которые установлены по несколько штук в ряд. Эти ряды (всего их 6) входят в заготовку последовательно, что снижает вибрации, шум и ударные нагрузки. Образуется менее крупная и более плотная стружка, отсутствует дефект поверхности в виде «стиральной доски».
Одно из преимуществ сегментированного вала: возможность обновления отдельных изношенных или поврежденных элементов независимо от других. Кроме того, проще сама процедура: никаких регулировок не требуется, лезвия позиционируются точно и однозначно. Каждый сегмент имеет по две режущие кромки, так что перед заменой может быть установлен другой стороной.

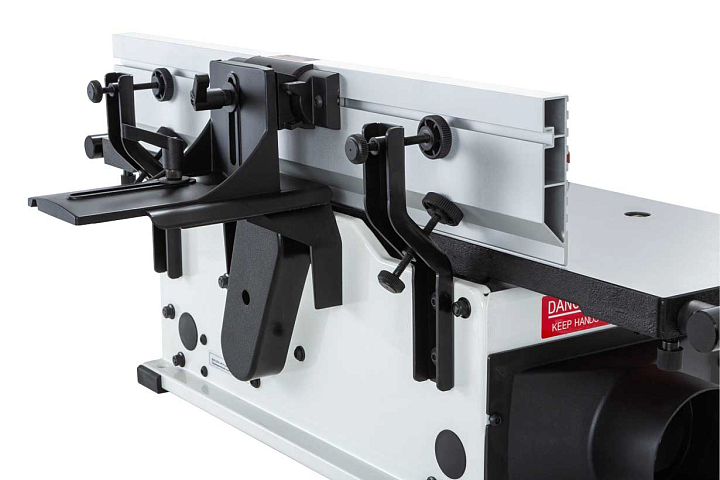

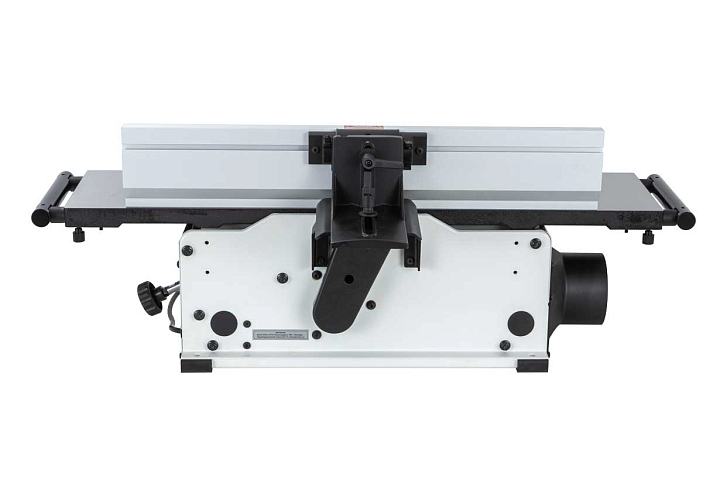

Как и у старших моделей, появилась возможность регулировки подающего и принимающего столов. И не только по высоте, но и по плоскости. А параллельный упор, изготовленный из экструдированного алюминия, имеет небольшой вылет и дополнительно может быть зафиксирован опционально поставляемыми кронштейнами для усиления жёсткости при фуговании тяжёлых длинных заготовок.

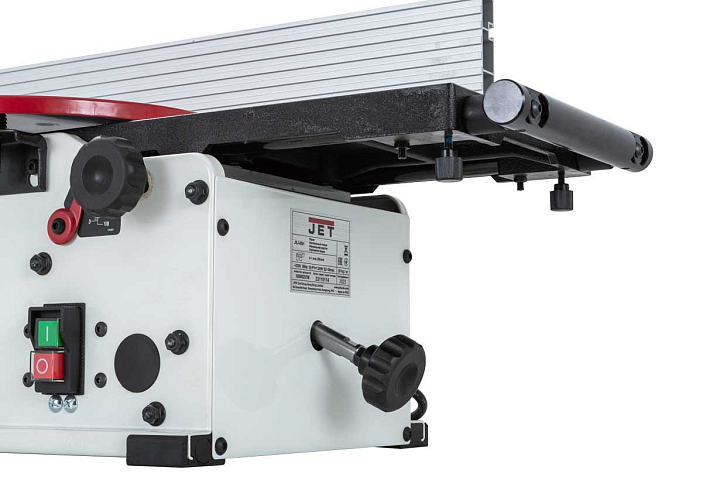

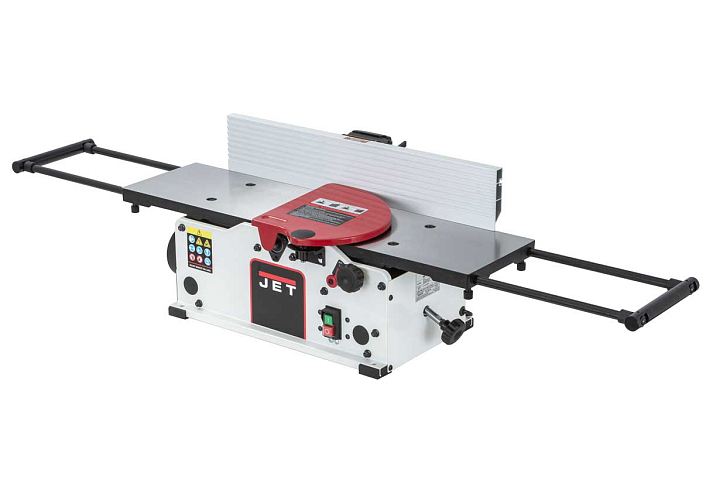

Выдвижные удлинители увеличивают опорную поверхность почти до 1400 мм и имеют юстировку по плоскости относительно подающего и принимающего столов.

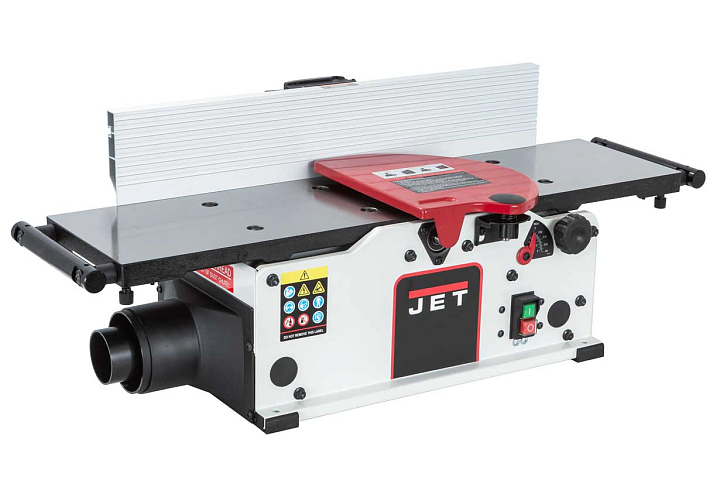

Система аспирации обеспечивает эффективное удаление стружки как при подключении к строительному пылесосу через шланг 64 мм, так и при работе с вытяжными установками со 100-миллиметровым рукавом.
| Напряжение, В | 230 |
| Потребляемая мощность, кВт | 1,2 |
| Частота вращения строгального вала | 11000 об/мин |
| Диаметр строгального вала | 50 мм |
| Размер ножей (ДхШхТ) | 14х14х2,0 мм |
| Количество ножей | 16 |
| Максимальная ширина заготовки, мм | 200 мм |
| Глубина строгания за один проход | 0-3 мм |
| Максимально допустимая глубина строгания за один проход по всей ширине | 0-1,5 мм |
| Размеры фуговального стола (ДхШ) | 780x210 мм |
| Размеры фуговального стола с удлинениями (ДхШ), мм | 1395x210 мм |
| Размеры фуговального упора (ДхВ) | 610x110 мм |

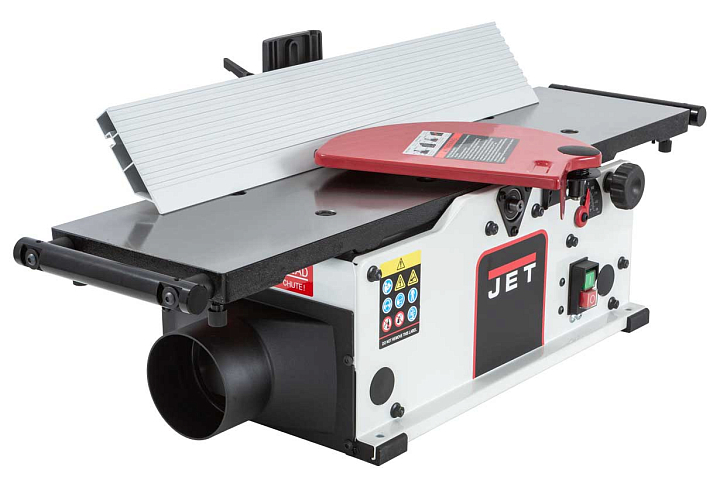

| Угол наклона фуговального упора | 0-45° |
| Диаметр вытяжного штуцера, мм | 64 или 100 мм |
| Длина, мм | 780 |
| Ширина, мм | 420 |
| Высота, мм | 320 |
| Масса, кг | 29 |
| Длина в упаковке, см | 99 |
| Ширина в упаковке, см | 43 |
| Высота в упаковке, см | 32 |
| Масса в упаковке, кг | 35 |
- Сегментированный строгальный вал
- Регулировка глубины строгания
- Регулируемый фуговальный упор
- Сдвижное ограждение ножевого вала
- Фуговальные столы из чугунного литья
- Выдвижные удлинения фуговальных столов
- Фуговальный упор из алюминиевого профиля
- Поддерживающие кронштейны для упора (опция)
SJ-8SH – настольный фуговальный станок нового поколения с сегментированным ножевым валом шириной 200 мм. Строгальный барабан оборудован не прямыми длинными лезвиями, а небольшими (14х14х2,0 мм) режущими HSS сегментами, которые установлены по несколько штук в ряд. Эти ряды (всего их 6) входят в заготовку последовательно, что снижает вибрации, шум и ударные нагрузки. Образуется менее крупная и более плотная стружка, отсутствует дефект поверхности в виде «стиральной доски».
Одно из преимуществ сегментированного вала: возможность обновления отдельных изношенных или поврежденных элементов независимо от других. Кроме того, проще сама процедура: никаких регулировок не требуется, лезвия позиционируются точно и однозначно. Каждый сегмент имеет по две режущие кромки, так что перед заменой может быть установлен другой стороной.
Как и у старших моделей, появилась возможность регулировки подающего и принимающего столов. И не только по высоте, но и по плоскости. А параллельный упор, изготовленный из экструдированного алюминия, имеет небольшой вылет и дополнительно может быть зафиксирован опционально поставляемыми кронштейнами для усиления жёсткости при фуговании тяжёлых длинных заготовок.
Выдвижные удлинители увеличивают опорную поверхность почти до 1400 мм и имеют юстировку по плоскости относительно подающего и принимающего столов.
Система аспирации обеспечивает эффективное удаление стружки как при подключении к строительному пылесосу через шланг 64 мм, так и при работе с вытяжными установками со 100-миллиметровым рукавом.
- Комплект ножей (установлен на валу)
- Фуговальный упор
- Ограждение ножевого вала
- Толкатели фуговальные 2 шт.
