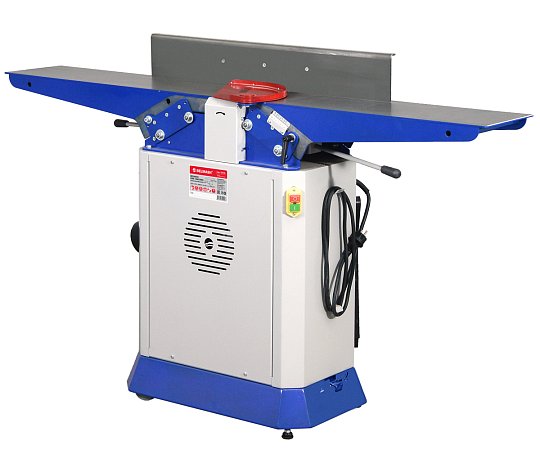

Станок фуговальный BELMASH BJM-1600/200S
Снизим цену!
Фуговальный станок BELMASH BJM-1600/200S предназначен для обработки древесины с целью придания ей необходимых размеров и форм. При соответствующей наладке на станке можно выполнять следующие виды обработки: строгание (фугование) по пласти или кромкам, строгание (фугование) под углом (по ребрам).
Особенности
- Мощный асинхронный двигатель с тепловой защитой – 2000 Вт
- Диагональное расположение ножевого вала
- Рабочие столы и упор из шлифованной стали (толщина 5 мм)
- Высокая точность, усиленная конструкция и легкая настройка столов

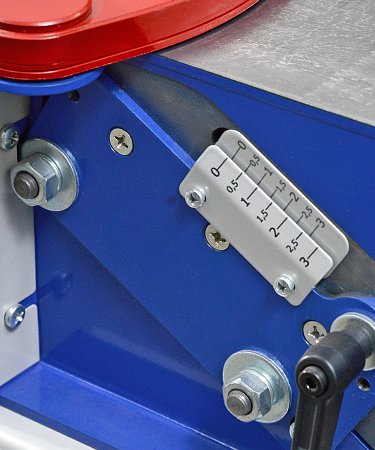

- Регулируемая шкала глубины реза
- Автоматическое натяжение ремня
- Патрубок 100 мм для подключения вытяжной установки
- Наличие устройства для перемещения
Конструкция

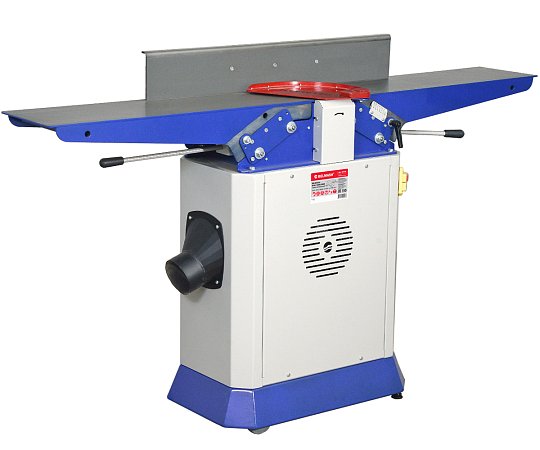

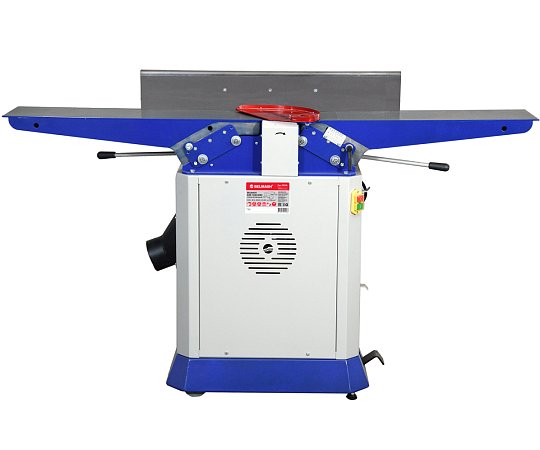

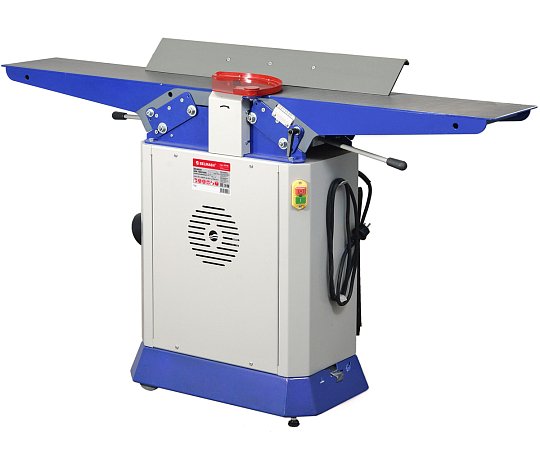

Станок имеет напольное исполнение. В качестве привода используется асинхронный электродвигатель. Вращение к ножевому валу передается с помощью поликлиноременной передачи. Натяжение ремня осуществляется автоматически под действием веса двигателя и тяговой пружины. Станок оснащен встроенным устройством отключения от источника питания при перегреве двигателя.

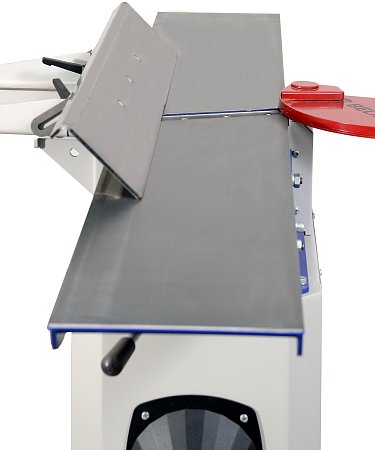

Как и у всех станков серии BJM, фуговальные столы выполнены из листовой шлифованной стали толщиной 5 мм. Их общий размер 1566×226 мм, что хорошо для обработки массивных заготовок.
Высокая точность исполнения. Допуск плоскостности рабочей поверхности загрузочного и приёмного столов – 0,1 мм, упора – 0,2 мм; допуск параллельности рабочей поверхности столов – 0,2 мм. Такая конструкция и исполнения является хорошей альтернативой станкам с чугунными столами.

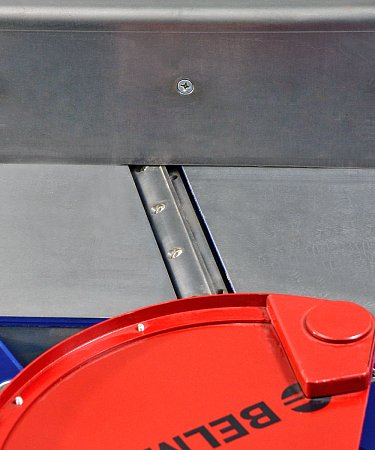

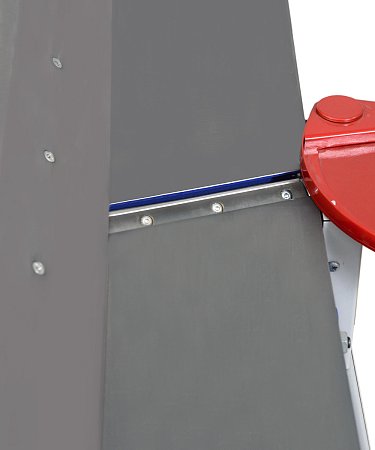

Основная отличительная особенность данной модели - это диагональное расположение режущего узла. Такое нестандартное техническое решение позволяет избежать классического удара от прямо расположенного ножа по заготовке, равномерно распределив нагрузку. Конструктив близок по типу реза к сегментированным валам Helical. Максимальная ширина обработки составляет 204 мм. Цельный стальной строгальный вал оснащен тремя ножами, длина - 214 мм.

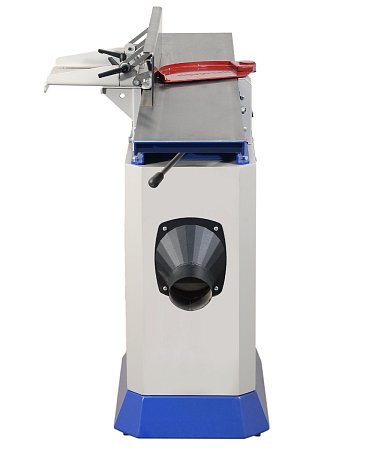

Для отвода отходов обработки установлен аспирационный патрубок диаметром 100 мм, к которому можно подключить вытяжную установку.

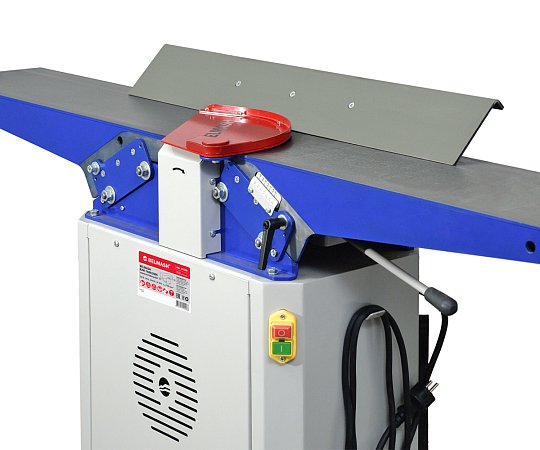

Станок легко перемещать в пределах мастерской, т. к. имеется устройство перемещения и встроенные ролики. Для безопасной работы станок оборудован защитным кожухом ножевого вала, в комплекте есть толкатель.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
| Бренд: | BELMASH |
| Артикул: | S254A |
| Характеристики: |
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Асинхронный
Потребляемая мощность
2000 Вт
Тип ремня
6PJ813
Диаметр патрубка адаптера для отведения стружки, внутренний/внешний
100 мм
Частота вращения ножевого вала
7700 об/мин
Максимальная ширина строгания
204 мм
Диапазон углов строгания с помощью параллельного упора
0-45 °
Количество ножей на валу
3 шт.
Размер ножей (Д × Ш × В)
214 × 2 × 20 мм
Угол заточки
40 °
Максимальная глубина строгания
3 мм
Диаметр режущего вала
55 мм
Высота рабочей поверхности относительно пола
840 мм
Длина подающего стола
765 мм
Длина приемного стола
765 мм
Размер параллельного упора (Д × В)
800 × 122 мм
Размер упаковки место 1 (Д × Ш × В)
725 × 640 × 400 мм
Размер упаковки место 2 (Д × Ш × В)
1608 × 419 × 232 мм
Габаритный размер (Д × Ш × В)
1566 × 560 × 967 мм
Масса нетто
97 кг
Масса брутто
129 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия
+24 месяца к основной
Страна происхождения
БЕЛАРУСЬ
|
| Комплектация: |
Основной механизм станка
1
Упор
1
Ограждение ножевого вала
1
Корпус с двигателем
1
Кожух для удаления стружки
1
Планка
1
Пружина
1
Стенка
1
Планка
3
Ремень 6PJ813
1
Комплект крепежных изделий
1
Комплект ключей
1
Руководство по эксплуатации
1
|
