JET JWBS-9SL ленточнопильный станок 230 В

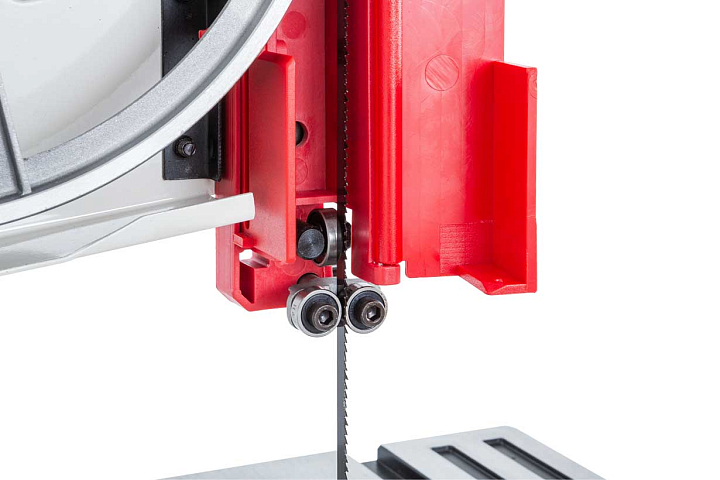

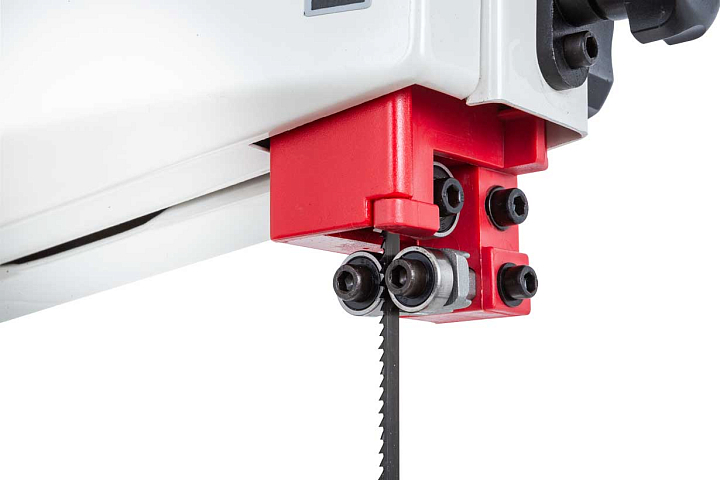

- Роликовые направляющие пильного полотна
- Рычаг быстрого натяжения и ослабления пильного полотна

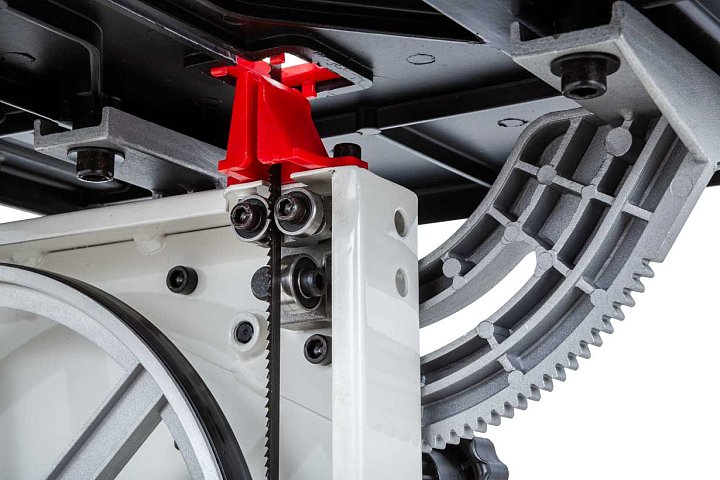

- Регулировка наклона пильного стола вращением рукоятки
- Регулировка высоты распиловки вращением рукоятки
- Рабочий стол из алюминиевого литья
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль прямого паза

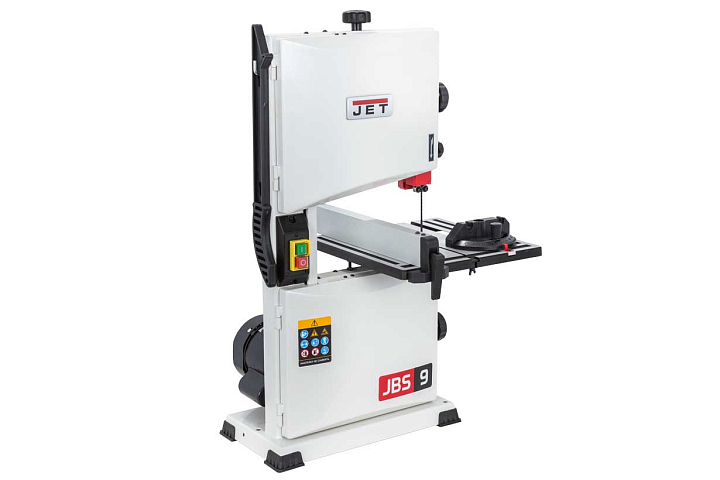

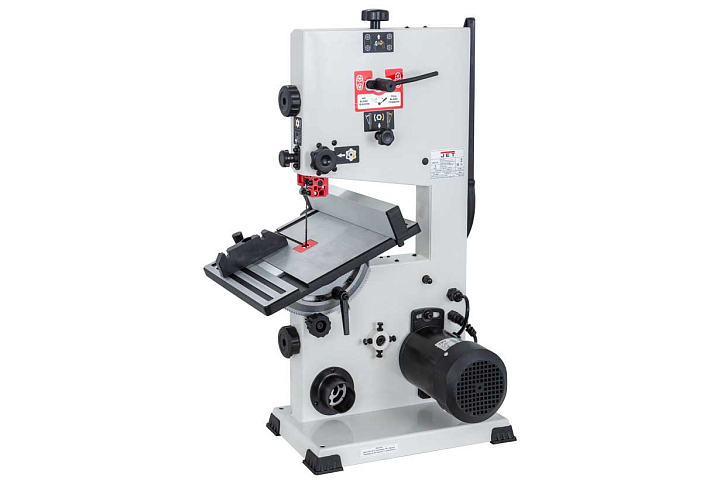

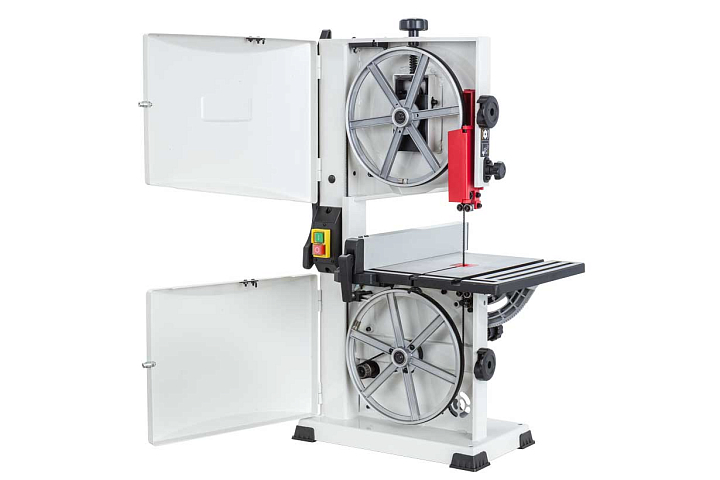

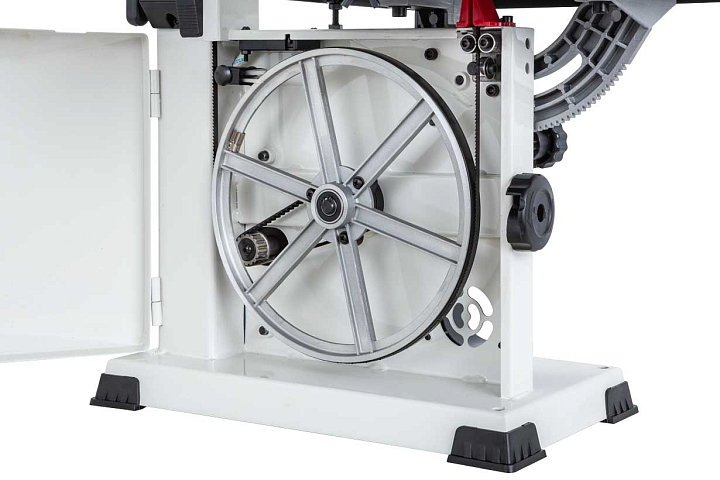

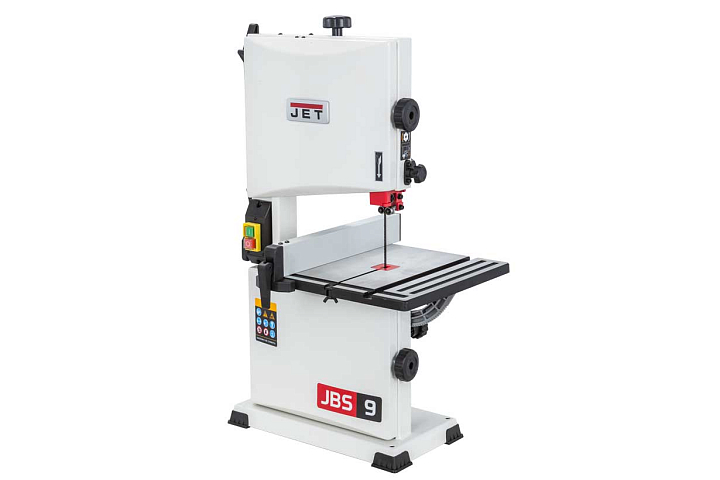

JWBS-9SL – настольный ленточнопильный станок для частного любительского применения. Позволяет распускать заготовки толщиной до 90 и шириной до 225 мм. Укомплектован трехроликовыми направляющими с шарикоподшипниками, обеспечивающими легкое движение ленты, минимальный износ и простоту регулировки. Ведущий шкив приводится во вращение через зубчато-ременную передачу, а не установлен непосредственно на валу двигателя, как часто делают для упрощения конструкции. Такая разнесенная схема дает более плавное без биений вращение и лучшую ремонтопригодность.
Важное достоинство JWBS-9SL – рычаг для быстрого натяжения и ослабления ленты, позволяющий оперативно переходить от состояния хранения к рабочему и обратно. Механизм имеет большой рабочий диапазон и нечувствителен даже к значительным неточностям длины полотна: инструкция допускает отклонения +/- 3 мм от штатных 1575 мм, но это значение указано «с запасом».

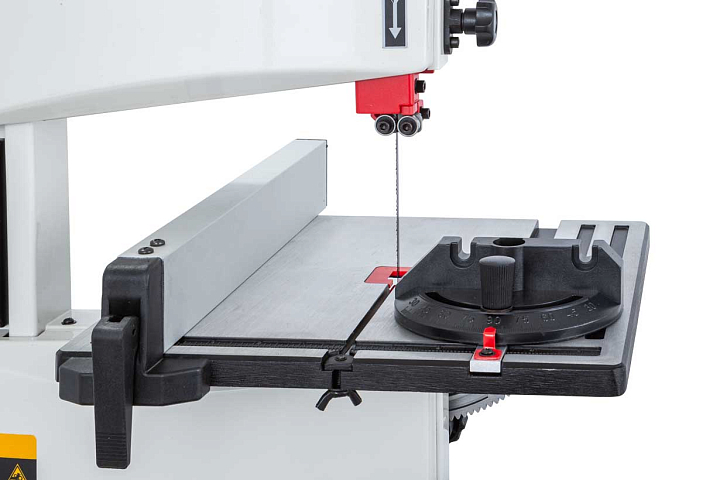

Рабочий стол, выполненный из алюминиевого литья, регулируется по наклону. В его поверхности предусмотрен П-образный паз для вспомогательных приспособлений, например, для скользящего углового упора (входит в комплект поставки). Вдоль края перемещается параллельный упор с удобным эксцентриковым зажимом.
Станок имеет современный эргономичный дизайн, у него крупные ухватистые рукоятки регулировок, фиксаторов и запоров. Предусмотрен патрубок для подключения к системе аспирации, удаляющий опилки из нижней части корпуса.
| Напряжение, В | 230 |
| Потребляемая мощность, кВт | 0,35 |
| Скорость движения полотна, м/мин | 640 м/мин |
| Длина пильного полотна, мм | 1575 мм |
| Ширина пильного полотна, мм | 3-10 |
| Диаметр шкивов, мм | 238 мм |
| Угол наклона рабочего стола, мм | 0-45º |
| Максимальная высота заготовки, мм | 90 мм |
| Максимальная ширина заготовки (просвет до рамы), мм | 225 мм |
| Размеры рабочего стола (ДхШ), мм | 305х305 мм |
| Диаметр вытяжного штуцера, мм | 53 |
| Длина, мм | 400 |
| Ширина, мм | 490 |
| Высота, мм | 740 |
| Масса, кг | 19 |
| Длина в упаковке, см | 82 |
| Ширина в упаковке, см | 44 |
| Высота в упаковке, см | 34 |
| Масса в упаковке, кг | 22 |
- Роликовые направляющие пильного полотна
- Рычаг быстрого натяжения и ослабления пильного полотна
- Регулировка наклона пильного стола вращением рукоятки
- Регулировка высоты распиловки вращением рукоятки
- Рабочий стол из алюминиевого литья
- Регулируемый параллельный упор с эксцентриковым зажимом
- Подвижный угловой упор с направляющей вдоль прямого паза
JWBS-9SL – настольный ленточнопильный станок для частного любительского применения. Позволяет распускать заготовки толщиной до 90 и шириной до 225 мм. Укомплектован трехроликовыми направляющими с шарикоподшипниками, обеспечивающими легкое движение ленты, минимальный износ и простоту регулировки. Ведущий шкив приводится во вращение через зубчато-ременную передачу, а не установлен непосредственно на валу двигателя, как часто делают для упрощения конструкции. Такая разнесенная схема дает более плавное без биений вращение и лучшую ремонтопригодность.
Важное достоинство JWBS-9SL – рычаг для быстрого натяжения и ослабления ленты, позволяющий оперативно переходить от состояния хранения к рабочему и обратно. Механизм имеет большой рабочий диапазон и нечувствителен даже к значительным неточностям длины полотна: инструкция допускает отклонения +/- 3 мм от штатных 1575 мм, но это значение указано «с запасом».
Рабочий стол, выполненный из алюминиевого литья, регулируется по наклону. В его поверхности предусмотрен П-образный паз для вспомогательных приспособлений, например, для скользящего углового упора (входит в комплект поставки). Вдоль края перемещается параллельный упор с удобным эксцентриковым зажимом.
Станок имеет современный эргономичный дизайн, у него крупные ухватистые рукоятки регулировок, фиксаторов и запоров. Предусмотрен патрубок для подключения к системе аспирации, удаляющий опилки из нижней части корпуса.
- Пильное полотно 10 TPI, 6 мм
- Параллельный упор
- Угловой упор
