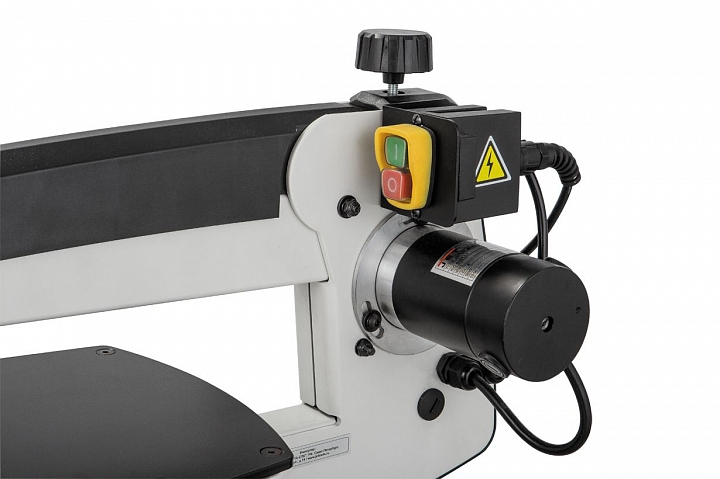

- Плавная регулировка частоты ходов пилки
- Верхнее расположение рычага быстрого натяжения и ослабления пильного полотна

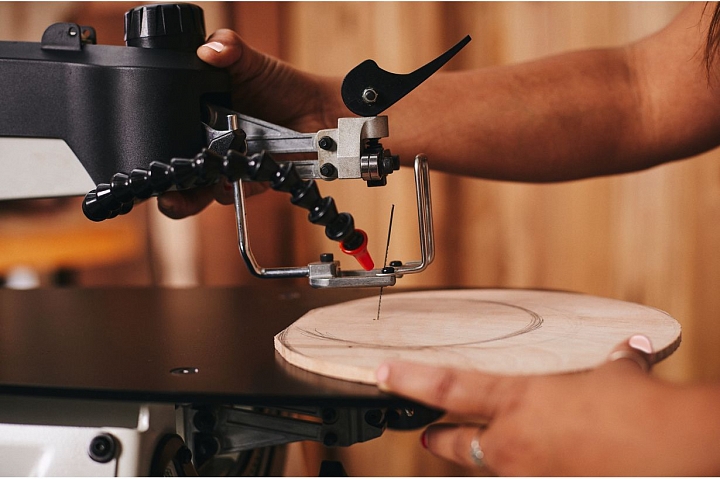

- Регулируемый патрубок для сдува опилок

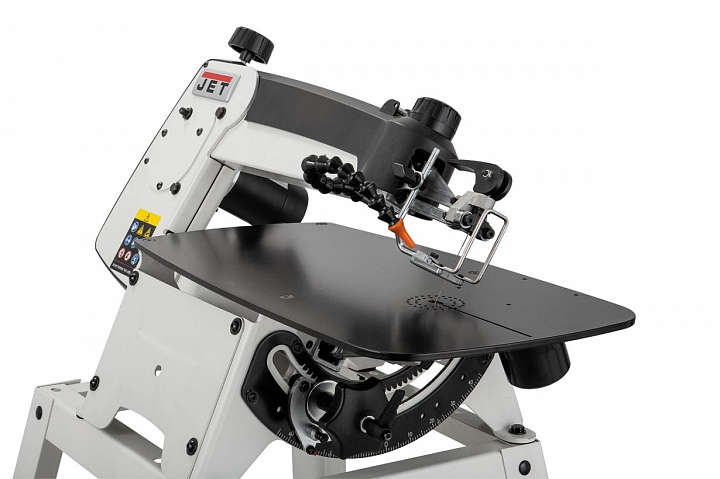

- Регулировка наклона пильного полотна
- Подъемная верхняя часть рамы с регулировкой высоты нижнего положения
- Регулировка амплитуды маятникового хода (продольного движения пильного полотна)

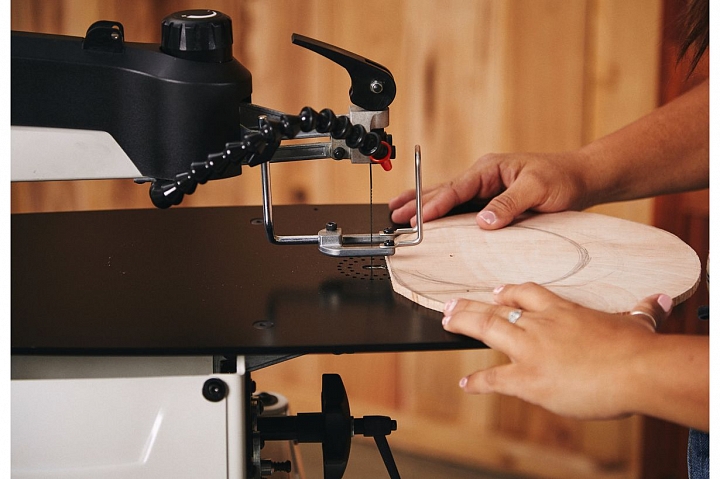

- Регулируемый прижим заготовки
- Рабочий стол из массивного стального листа

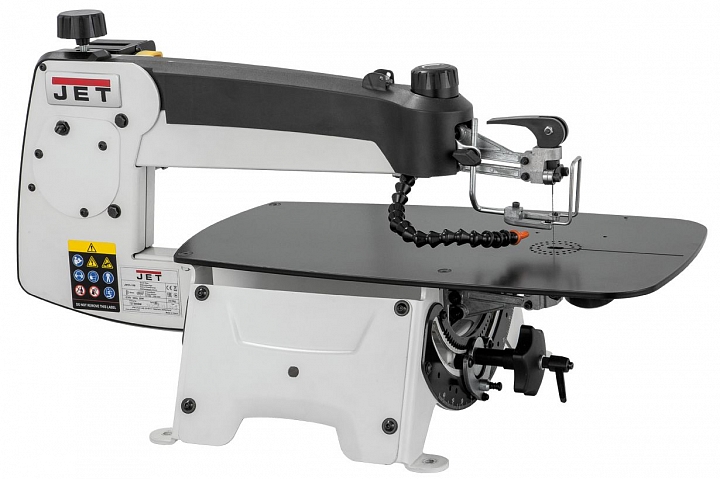

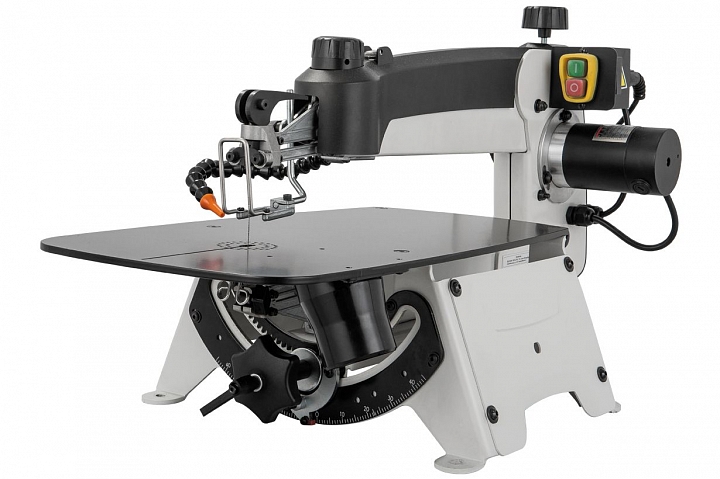

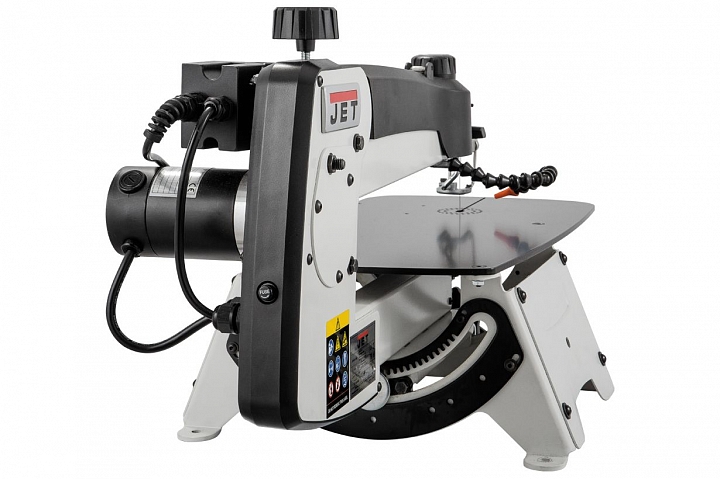

JWSS-18B – профессиональный лобзиковый станок для взыскательных пользователей, требовательных к точности и удобству работы. Конструкция механизма, общая компоновка и совершенство в деталях, вот что отличает эту модель от большинства аналогов, как любительского, так и профессионального классов.
Станок оборудован параллелограммным механизмом привода качающейся части, имеющим ряд особенностей. Во-первых, верхняя часть рамы поднимается, что удобно при наладке или установке заготовки. В верхнем положении она фиксируется и не требует удерживания. Нижнее положение можно корректировать вращением рукоятки, подстраивая под длину пилки и толщину детали. Во-вторых, предусмотрен режим работы с продольной подкачкой полотна (так называемый маятниковый ход), который обеспечивает более «агрессивное» и производительное пиление. В зависимости от требований к скорости, точности и чистоте распила настраивают амплитуду продольных движений в диапазоне от нуля и до максимальной величины. Процедура выполняется поворотом моторного модуля вокруг оси.

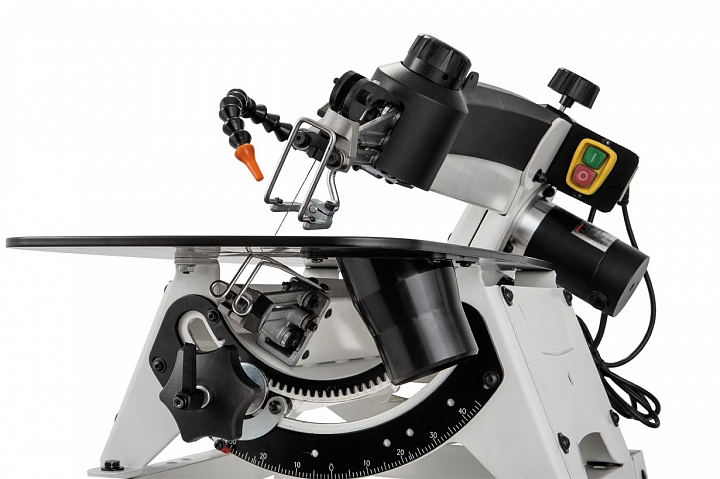

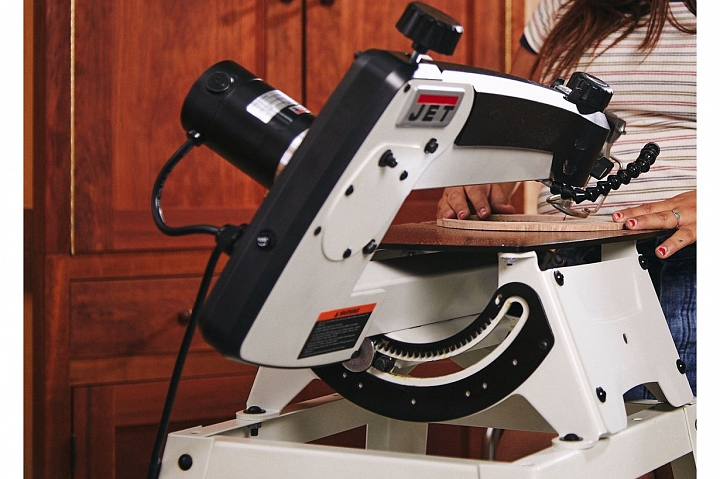

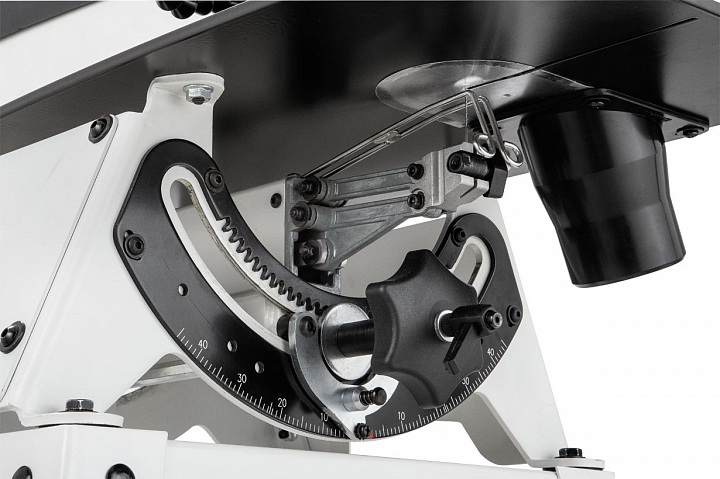

Рабочий стол изготовлен из толстого стального листа и жестко закреплен на основании, что обеспечивает точную работу без вибраций. Для выполнения распилов под углом к поверхности наклоняют «раму» с натянутым пильным полотном. Заготовка всегда остается в горизонтальной плоскости. Регулировка наклона производится зубчатым механизмом с приводом от вращающейся рукоятки. Он симметричен и обеспечивает поворот как влево, так и вправо.

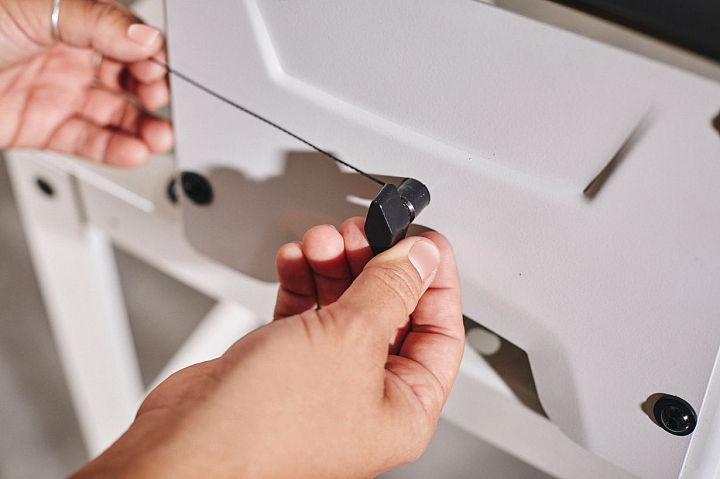

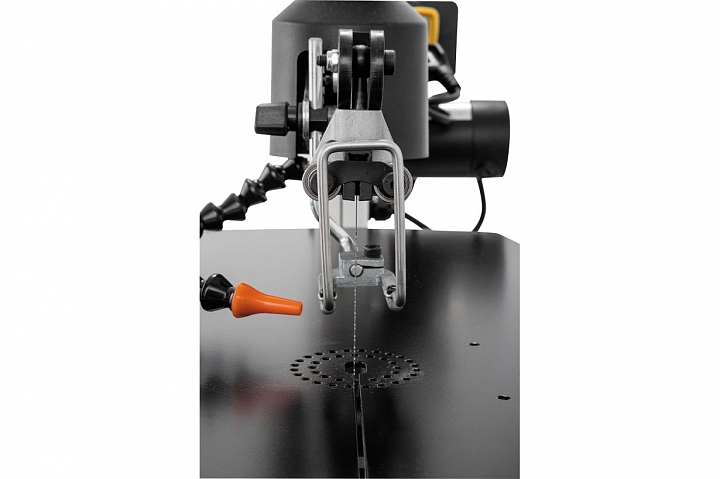

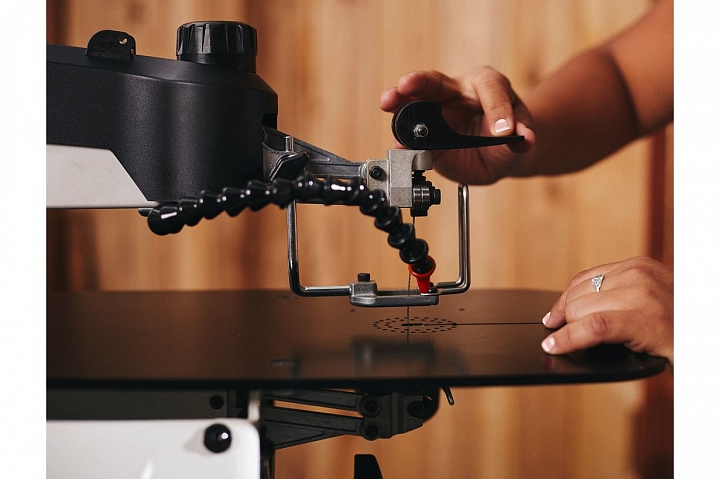

Станок работает с пильными полотнами без штифта. Верхняя часть пилки зажимается эксцентриковым механизмом, совмещенным с натяжителем, нижняя предварительно зажимается в адаптер, а после вставляется в вилку-оправку. В комплекте два таких адаптера, что позволяет иметь в быстром доступе полотна разных типов. Благодаря наличию прорези в рабочем столе существенно упрощается установка на стол заготовок с продетой пилкой.

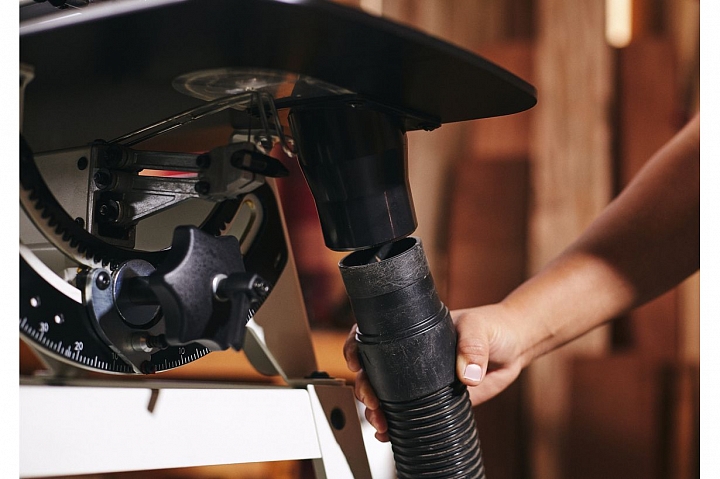

Для сдува опилок с разметки предусмотрен регулируемый воздуховод и помпа, для пылеотсоса патрубок и набор отверстий в столе.
| Потребляемая (выходная) мощность, кВт | 0,3 (0,05) |
| Частота ходов пилки, ход/мин | 400-1550 |
| Ход пилки, мм | 18 |
| Длина пильного полотна, мм | 130 |
| Угол наклона пильного полотна | -45° -0-45° |
| Максимальная ширина заготовки (просвет до рамы), мм | 474 мм |
| Максимальная глубина пропила, мм | 48 |
| Размеры рабочего стола (ДхШ), мм | 536х287 мм |
| Диаметр вытяжного штуцера, мм | 63 |
| Напряжение, В | 230 |
| Страна производителя | Тайвань |
| Длина, мм | 780 |
| Ширина, мм | 400 |
| Высота, мм | 420 |
| Масса, кг | 25 |
| Длина в упаковке, см | 90 |
| Ширина в упаковке, см | 45 |
| Высота в упаковке, см | 50 |
| Масса в упаковке, кг | 28,5 |
- Плавная регулировка частоты ходов пилки
- Верхнее расположение рычага быстрого натяжения и ослабления пильного полотна
- Регулируемый патрубок для сдува опилок
- Регулировка наклона пильного полотна

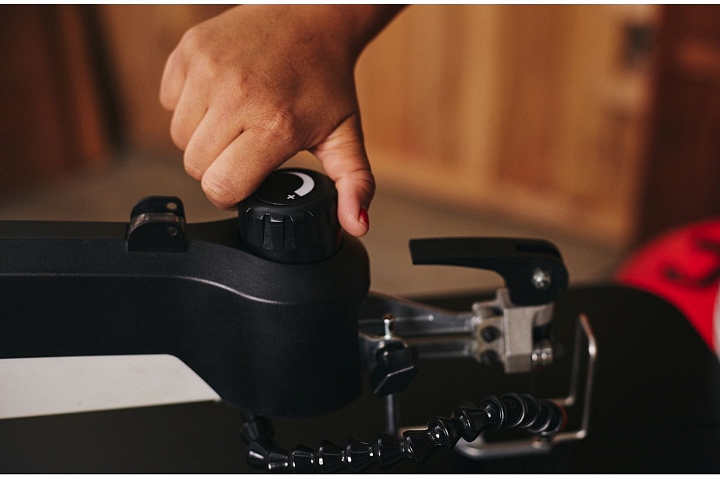

- Подъемная верхняя часть рамы с регулировкой высоты нижнего положения
- Регулировка амплитуды маятникового хода (продольного движения пильного полотна)
- Регулируемый прижим заготовки
- Рабочий стол из массивного стального листа
JWSS-18B – профессиональный лобзиковый станок для взыскательных пользователей, требовательных к точности и удобству работы. Конструкция механизма, общая компоновка и совершенство в деталях, вот что отличает эту модель от большинства аналогов, как любительского, так и профессионального классов.
Станок оборудован параллелограммным механизмом привода качающейся части, имеющим ряд особенностей. Во-первых, верхняя часть рамы поднимается, что удобно при наладке или установке заготовки. В верхнем положении она фиксируется и не требует удерживания. Нижнее положение можно корректировать вращением рукоятки, подстраивая под длину пилки и толщину детали. Во-вторых, предусмотрен режим работы с продольной подкачкой полотна (так называемый маятниковый ход), который обеспечивает более «агрессивное» и производительное пиление. В зависимости от требований к скорости, точности и чистоте распила настраивают амплитуду продольных движений в диапазоне от нуля и до максимальной величины. Процедура выполняется поворотом моторного модуля вокруг оси.
Рабочий стол изготовлен из толстого стального листа и жестко закреплен на основании, что обеспечивает точную работу без вибраций. Для выполнения распилов под углом к поверхности наклоняют «раму» с натянутым пильным полотном. Заготовка всегда остается в горизонтальной плоскости. Регулировка наклона производится зубчатым механизмом с приводом от вращающейся рукоятки. Он симметричен и обеспечивает поворот как влево, так и вправо.
Станок работает с пильными полотнами без штифта. Верхняя часть пилки зажимается эксцентриковым механизмом, совмещенным с натяжителем, нижняя предварительно зажимается в адаптер, а после вставляется в вилку-оправку. В комплекте два таких адаптера, что позволяет иметь в быстром доступе полотна разных типов. Благодаря наличию прорези в рабочем столе существенно упрощается установка на стол заготовок с продетой пилкой.
Для сдува опилок с разметки предусмотрен регулируемый воздуховод и помпа, для пылеотсоса патрубок и набор отверстий в столе.
- Комплект из пяти пильных полотен
- Два адаптера для установки пильных полотен
