Особенности
- Возможность установки вала Helical
- Рабочий стол, строгальный узел, корпус станка из высококачественного чугуна, это снижает вибрацию и повышает качество обработки
- Ролики на рабочем столе помогают плавно перемещаться заготовкам
- Удобная и точная регулировка высоты строгания вращающимся маховиком
- Ролики для обратной подачи заготовки облегчают работу в ограниченном пространстве мастерской
- Колесная система позволяет перемещать массивный станок
- Легкий доступ к строгальному валу для регулировки или смены ножей
- Две скорости автоматической подачи заготовки
Конструкция

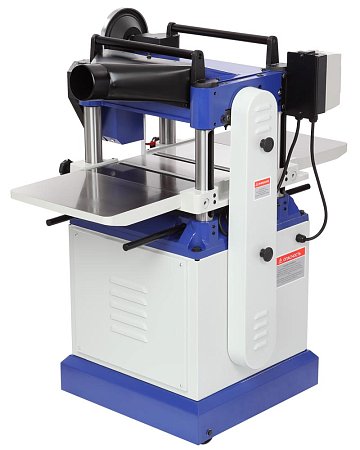

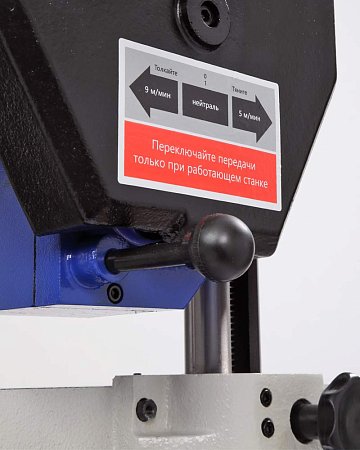

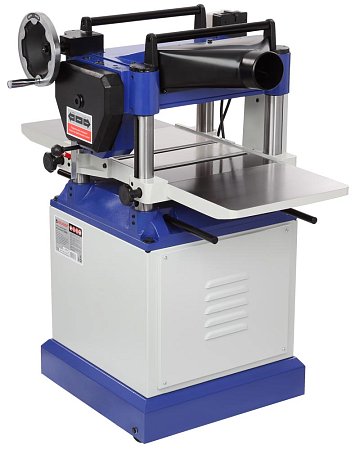

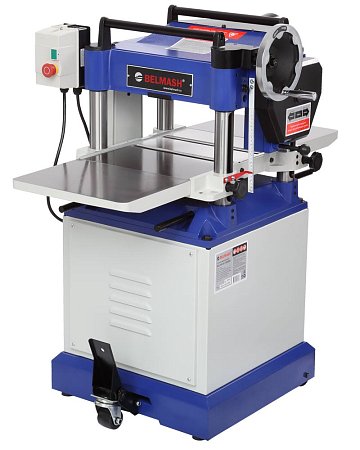

Рейсмусовый станок BELMASH P380RB имеет надежную и массивную конструкцию. На направляющих колоннах расположен трехножевой строгальный вал, зубчатый вал подачи и цельный вал приема. Валы вращаются для движения заготовки и автоматически замедляются при увеличении нагрузки на электродвигатель. На рейсмусе установлено две скорости для подачи – 5 и 9 м/мин. При грубом процессе рейсмусования рекомендуется работать на более высокой скорости, финишную обработку выполнять на низкой скорости.
Штатный ножевой вал можно заменить на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин. Модели с установленным валом Helical - BELMASH P380RBH 220V и BELMASH P380RBH (3 кВт, 400 В)
На станке со стороны подачи установлен ряд защитных упоров, предотвращающих отдачу заготовки во время процесса обработки. Это значительно повышает безопасность работы.
Рабочий стол, корпус и основание ножевого вала изготовлены из чугунного литья, что обеспечивает устойчивость и точную работу без вибраций. Строгальный узел установлен на четырех стойках и не требует дополнительных настроек.

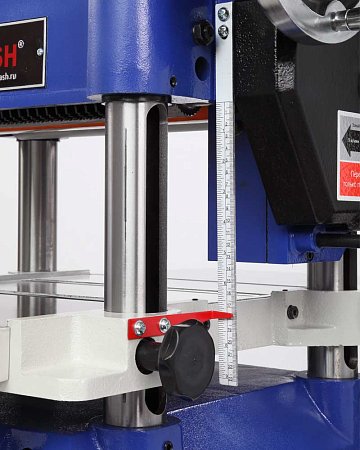

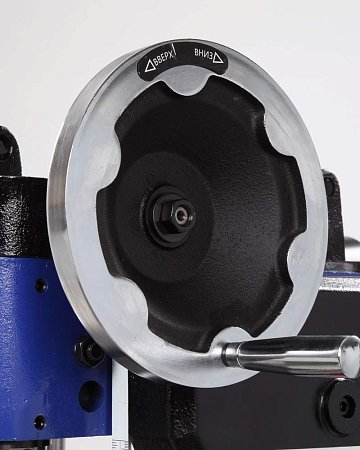

Регулировка глубины резания происходит путем поднятия и опускания стола при помощи маховика. Один его оборот перемещает стол на 1,5 мм. Максимальная высота рейсмусуемой заготовки 203 мм, что позволяет обрабатывать заготовки, поставленные на ребро. Максимальная ширина обрабатываемой заготовки 380 мм.
Двигатель асинхронный, с потребляемой мощностью 3046 Вт, питание осуществляется от сети 230 Вт. Аналогичный станок, работающий от сети 400 В – BELMASH P380RB (3 кВт, 400 В)

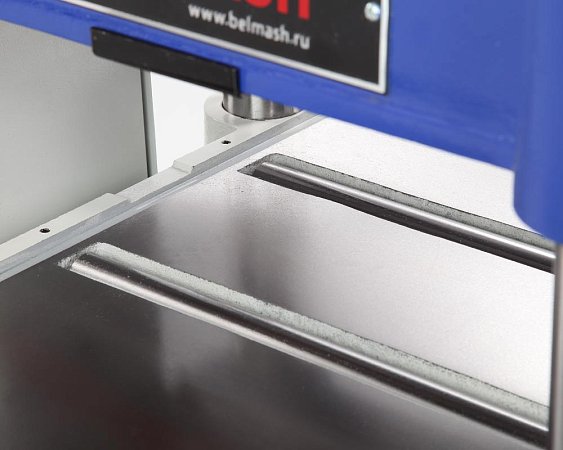

Для снижения трения заготовки, на рабочем столе установлено два ролика. При желании регулируется их выступ над поверхностью стола.

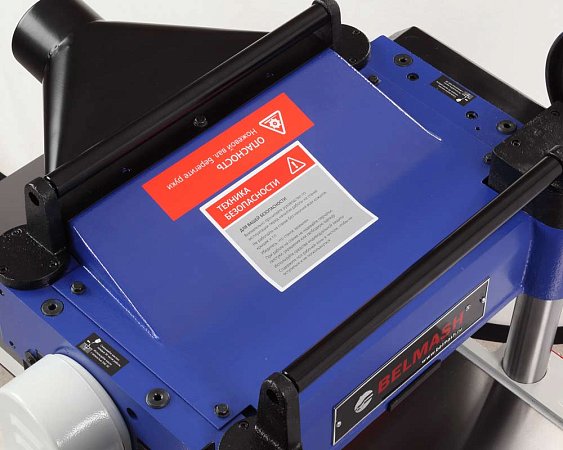

Сверху станка установлены два металлических ролика для обратной подачи заготовок. Это значительно облегчает работу в ограниченном пространстве мастерской.
Замена ножей не занимает много времени благодаря быстрому доступу к строгальному узлу и наличию устройства для установки ножей.

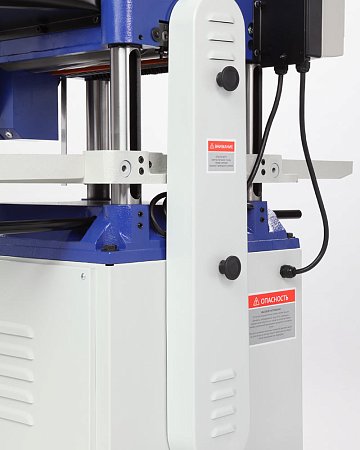

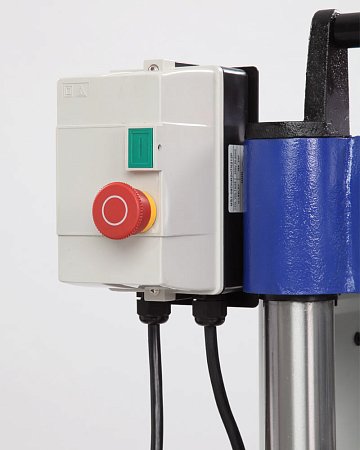

Пусковое устройство расположено в удобном для оператора месте - сбоку от строгального механизма. Оно оснащено кнопкой аварийной остановки станка.

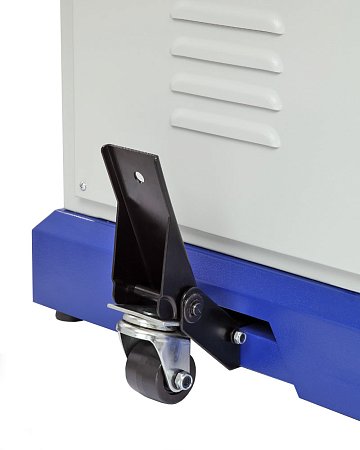

В нижней части основания установлена колесная система, которая позволяет перемещать по мастерской массивный станок (270 кг).

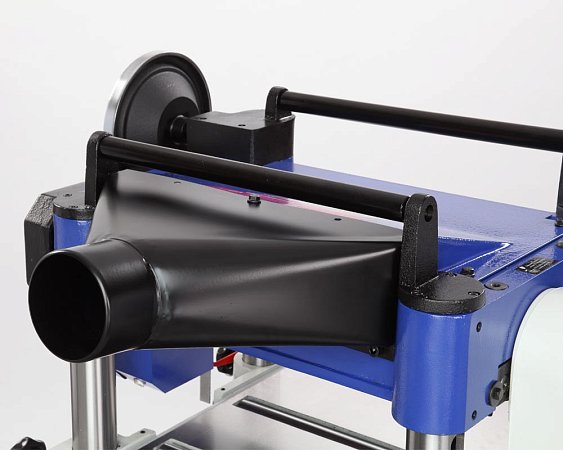

На стальном корпусе размещен патрубок (100 мм), к нему подключается система аспирации.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
