Артикул: S205A
BELMASH
BELMASH
26 490 ₽
Наличие:
В наличии

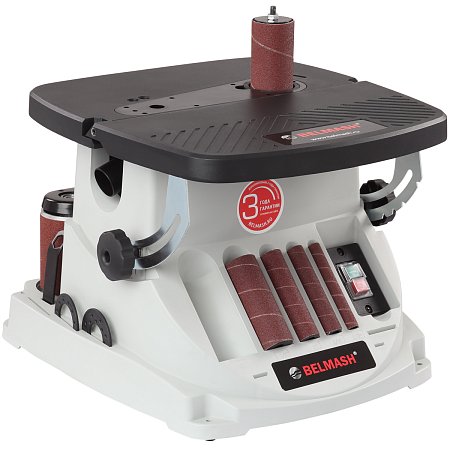

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115 применяется в штучном и мелкосерийном деревообрабатывающем производстве. Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки.

Особенности

  • Два рабочих узла: ленточный и шпиндельный
  • Компактный и мобильный
  • Осциллирующий механизм
  • Вся оснастка под рукой
  • Наклонный стол
  • Возможность крепления к верстаку

Конструкция

Комплектуется сразу двумя узлами, что позволяет выбрать более подходящий в зависимости от поставленной задачи.

Шпиндельный узел оптимален для работы с кромками, торцами и краями заготовок с вогнутым профилем. В зависимости от кривизны обрабатываемой поверхности подбирают диаметр абразивной втулки (13, 19, 26, 38, 51 мм). Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала – оно увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки.

Ленточный узел имеет два обводных ролика разного диаметра, вокруг которых можно работать с вогнутыми поверхностями и прямой участок с металлической подложкой для плоских деталей из дерева. Движение ленты тоже происходит с осцилляцией, что повышает производительность и качество шлифования.

Мощный коллекторный двигатель обеспечивает высокую частоту вращения шпинделя – 2000 об./мин.

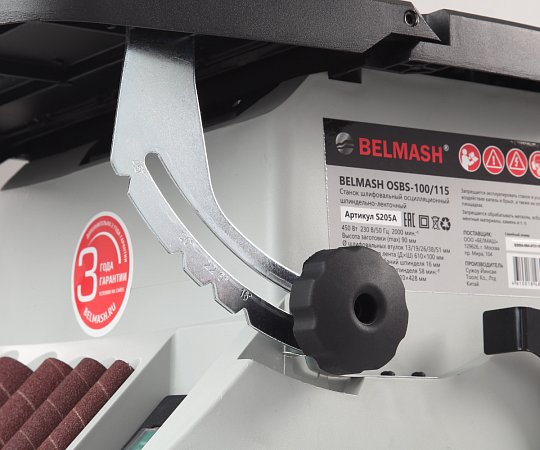

Рабочий стол состоит из двух секций из литого алюминия. Передняя секция регулируется по наклону, задняя – жестко закреплена. Фиксированные углы наклона поворотной секции стола 0/15/22,5/30/45 град.

Высота шлифовального барабана, мм 115. Максимальная высота заготовки 90 мм.

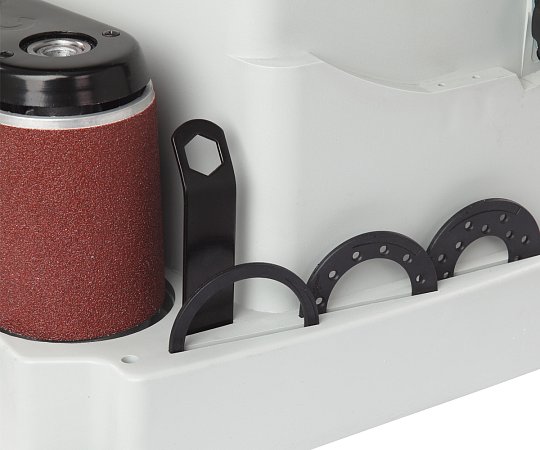

На корпусе станка имеются слоты для хранения всех принадлежностей из стандартного набора: барабанов, втулок, вкладышей, шайб и ленточного узла в сборе.

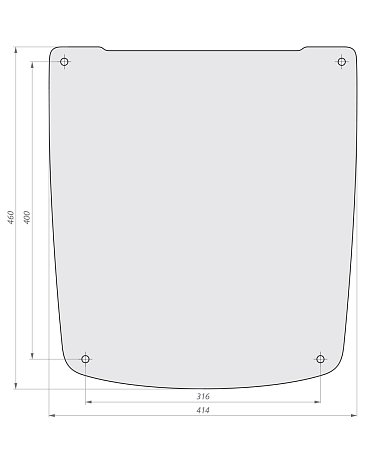

Пластиковый корпус имеет четыре крепежных отверстия, которые служат для фиксации на верстаке, столе и т.п. (крепеж в комплект поставки не входит).

Внимание! Запрещается применять станок для влажного шлифования. Это может привести к поражению электрическим током.

Древесная пыль, появляющаяся при шлифовании, может быть опасной для вашего здоровья. Работайте на станке только в хорошо вентилируемых помещениях и обеспечьте надлежащее удаление пыли, подключив станок к вытяжной установке, например BELMASH DC2500MC, BELMASH DC850C, BELMASH DC2500MC/380 с фильтр-картриджем 1мкм. Для очистки воздуха всего помещения используйте систему фильтрации воздуха BELMASH AF-1600.

Соответствует требованиям технических регламентов

  • ТР ТС 010/2011 «О безопасности машин и оборудования»
  • ТР ТС 004/2011 «О безопасности низковольтного оборудования»
  • ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
  • ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»

Станок в сборе
1
Узел ленточный шлифовальный (с лентой, зернистость 80 грит)
1
Вставка пластиковая рабочего стола
1
Вкладыш
5
Барабаны шлифовальные
4
Втулки шлифовальные (зернистость 80 грит)
5
Ключ
1
Комплект крепежа
1
Руководство по эксплуатации
1
Упаковка
1
Мощность
450 Вт
Напряжение питающей сети
230 В
Частота тока
50 Гц
Тип электродвигателя
Коллекторный
Частота вращения шпинделя
2000 об/мин.
Материал рабочего стола
алюминий
Размер рабочего стола (Д × Ш × Т)
410 × 428 мм
Угол наклона стола
0-45 °
Резьба шпинделя
M8 × 1,25 мм
Длина шлифовальной ленты
610 мм
Ширина шлифовальной ленты
100 мм
Скорость шлифовальной ленты
8 м/с
Диаметр шпинделя
12,7 мм
Размер подвижного стола (Д×Ш)
410 × 220 мм
Наружный диаметр шлифовальных барабанов
18,6/25,1/37,5/50,5 мм
Диаметр шлифовальных втулок
13/19/26/38/51 мм
Частота колебаний шпинделя
58 ход/мин
Амплитуда колебаний шпинделя
16 мм
Высота шлифовального барабана
115 мм
Высота стола над уровнем верстака
340 мм
Максимальная высота заготовки
90 мм
Диаметр патрубка пыле/стружкоудаления
38,7 мм
Габаритный размер (Д × Ш × В)
410 × 510 × 460 мм
Размер упаковки (Д × Ш × В)
470 × 450 × 530 мм
Масса нетто
12,8 кг
Масса брутто
14,3 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Страна происхождения
Китай
