Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.

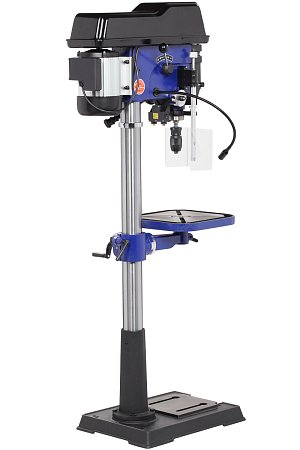

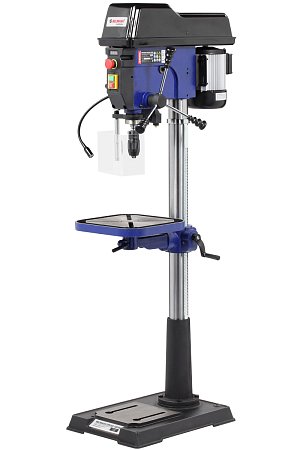

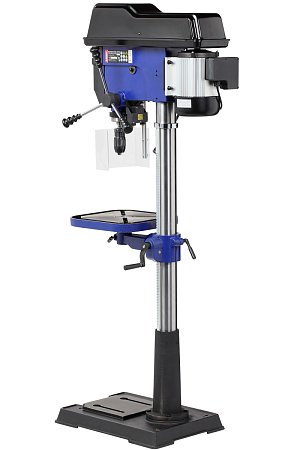

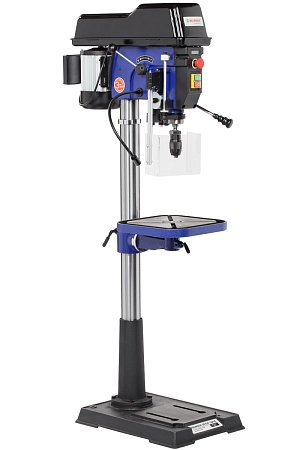

Модель DP430-16FVS одна из самых интересных в линейке по функционалу. Стол, опора и корпус сверлильной головки выполнены из чугуна, что придает станку серьезный вес. Установка напольная. На основании имеется четыре отверстия для дополнительной фиксации станка.

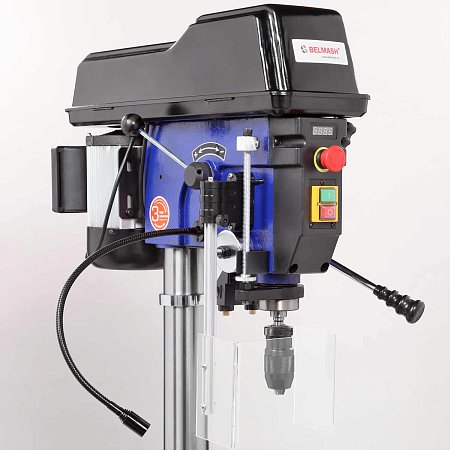

Двигатель асинхронный, мощный, 1100 Вт. Благодаря вариатору станок имеет диапазон скорости вращения шпинделя от 440 до 2100 об./мин., что необходимо при различных операциях и материалах. Рукоятка регулировки выведена на левый торец сверлильной головки.

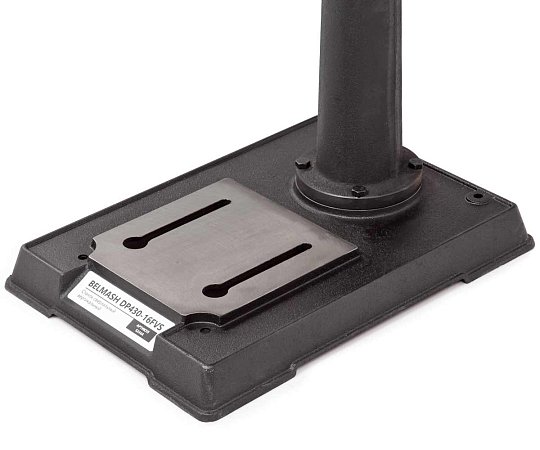

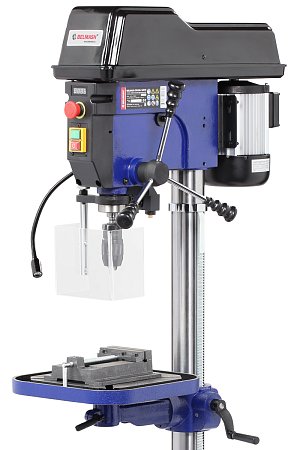

Заготовку можно крепить как к рабочему столу, так и к основанию. В комплекте предусмотрены тиски. Для их крепления есть четыре Т-образных паза на рабочем столе и два паза на основании.
Максимальный ход пиноли шпинделя 150 мм. Возможно ограничение хода пиноли, путем перемещения стопора по планке. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке.
Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм, посадка B16.

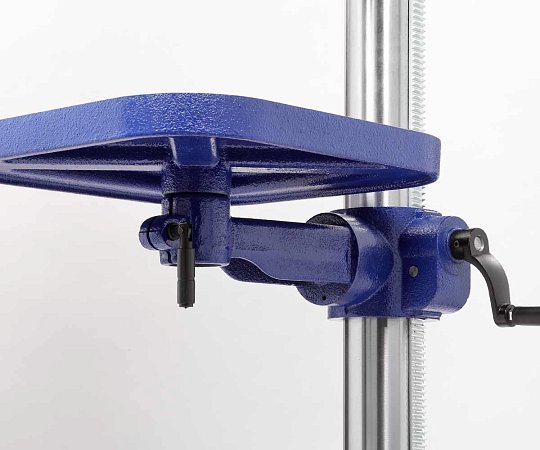

На колонне (ее диаметр 80 мм) имеется зубчатая рейка для плавного поднятия/опускания стола, его положение настраивается с помощью рукоятки.

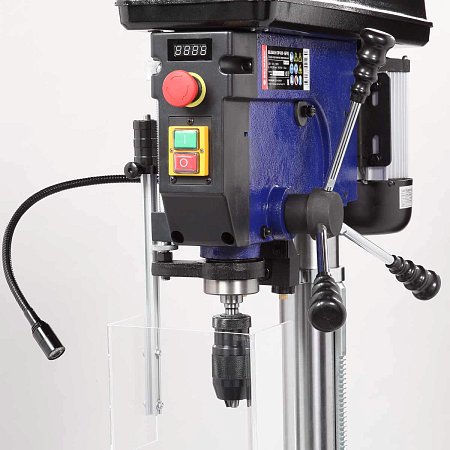

Управление станком осуществляется двумя кнопками – «пуск», «остановка». Имеется аварийный выключатель. Следует обращать внимание на защитный экран и крышку ременной передачи, при их открытом состоянии станок не запуститься, так как установлены микровыключатели.
Кроме вышеперечисленного станок оснащен:
- индикацией скорости вращения шпинделя;

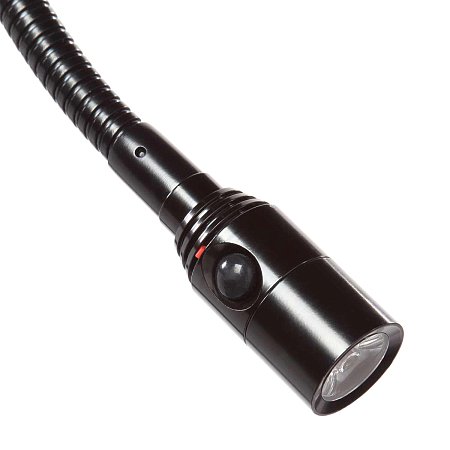

- подсветкой рабочего стола;
- кнопкой аварийной остановки;

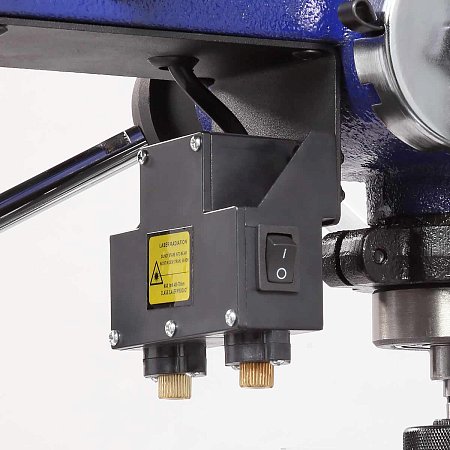

- лазером-указателем.
Сверлильная головка в сборе
1
Колонна с рейкой, фланцем и кронштейном стола в сборе
1
Направляющая защитного экрана
1
Выколотка (расклиниватель)
1
Рукоятка регулировки скорости
1
Блок лазеного указателя*
1
Ручка подъема/опускания рабочего стола
1
Руководство по эксплуатации
1
*Данная позиция может быть установлена на станок
Напряжение питающей сети
230 В
Тип электродвигателя
Асинхронный
Частота вращения шпинделя
440÷2100 об/мин.
Диаметр хвостовика зажимаемого инструмента
1÷16 мм

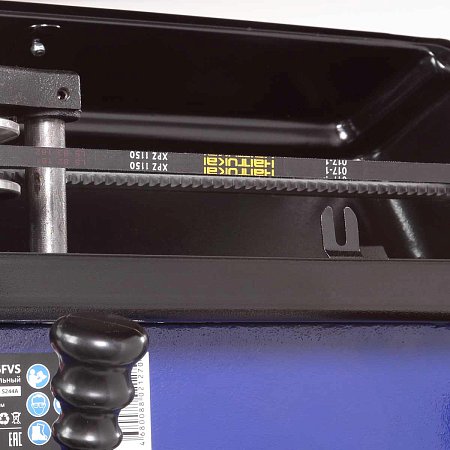

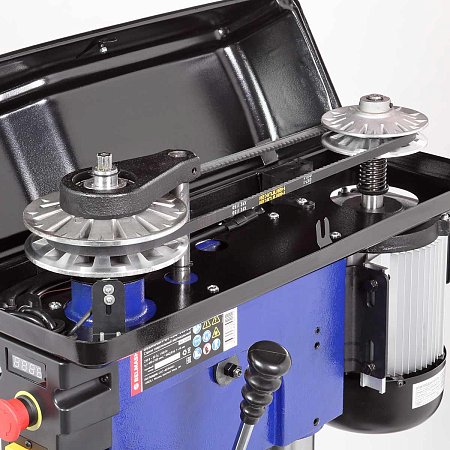

Тип ремня
вариаторный, XPZ 1150
Материал рабочего стола
чугун
Размер рабочего стола (Д × Ш × Т)
356 × 356 мм
Размер основания
580 × 420 мм

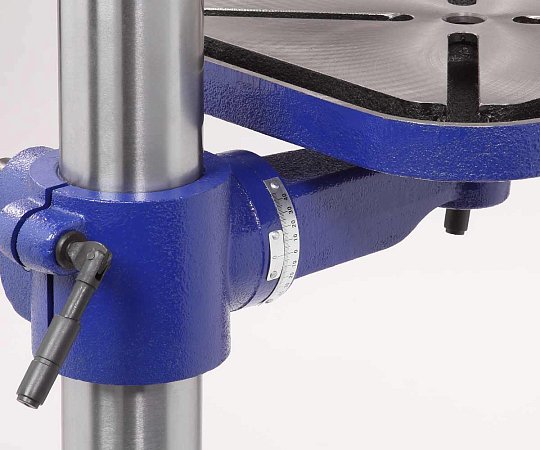

Угол наклона стола
-45…+45° °
Тип патрона
Быстрозажимной
Ход пиноли шпинделя
150 мм
Максимальное расстояние между шпинделем и столом
630 мм
Максимальное расстояние между шпинделем и основанием
1120 мм
Материал основания станка
чугун
Расстояние шпиндель-колонна
215 мм
Толщина стенки колонны
2,2 мм
Максимальный диаметр сверления в дереве
50 мм
Максимальный диаметр сверления мягкие металлы
25 мм
Максимальный диаметр сверления твердые металлы
12 мм
Габаритный размер (Д × Ш × В)
740 × 420 × 1710 мм
Размер упаковки (Д × Ш × В)
1530 × 700 × 280 мм
Комплект (кратность) продажи
1 шт
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Страна происхождения
Китай
