Станок предназначен для обработки различных материалов вращающимся режущим или шлифующим инструментом, с целью получения сквозных или глухих отверстий, растачивания, зенкерования.

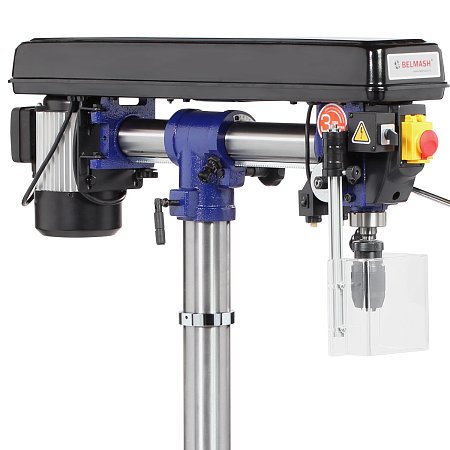

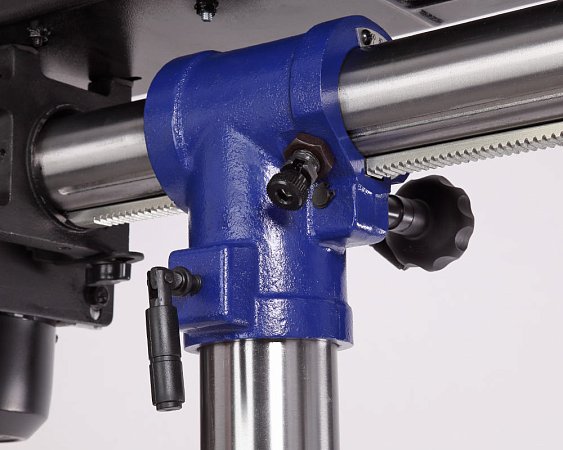

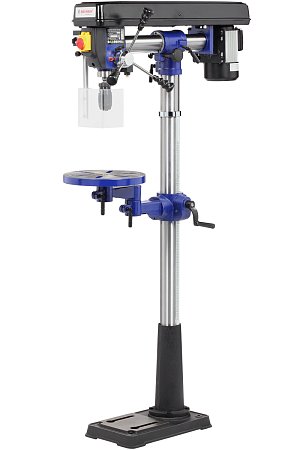

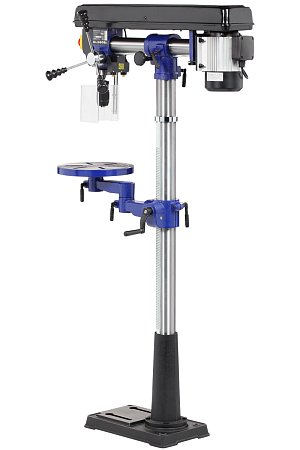

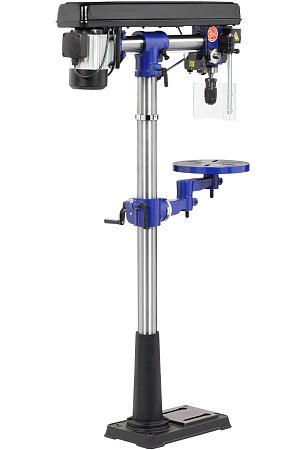

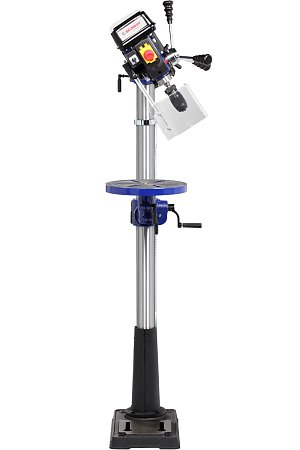

Модель RDP430-16F/380 является радиальной, то есть возможны вращение сверлильной головки относительно вертикальной оси (360 град.), наклон относительно горизонтальной оси (45 град. вправо, 90 град. влево) и есть ход по горизонтали. Стол, опора и корпус сверлильной головки выполнены из чугуна.

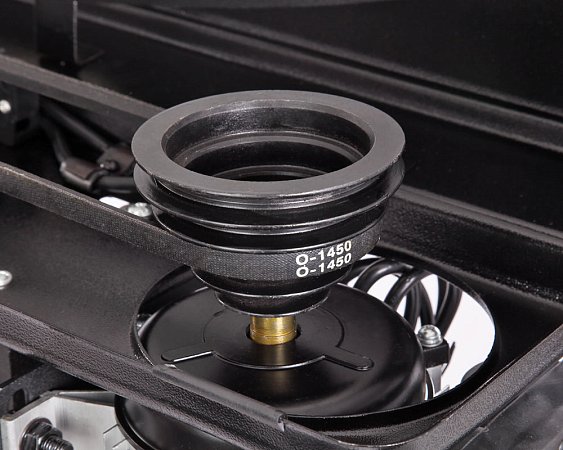

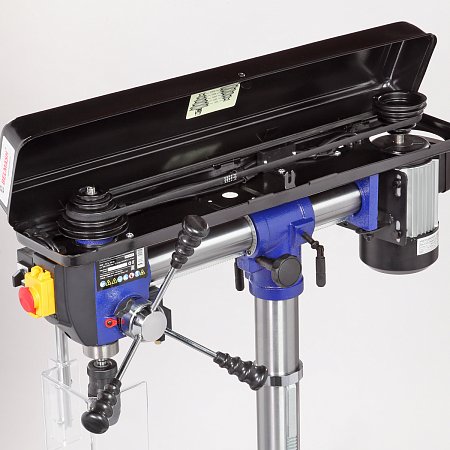

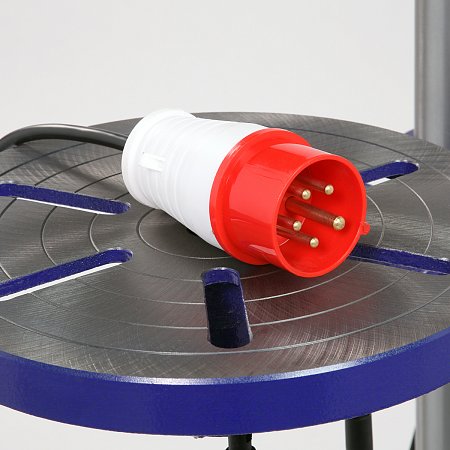

Двигатель асинхронный, мощность 600 Вт. Станок рассчитан на подключение к трехфазной сети 400 В. Имеется пять ступеней скорости шпинделя (от 500 до 2500 об./мин.). Переключение производится за счет переброски ремня. Для этого необходимо открыть крышку ременного отсека, ослабить барашек крепления двигателя, тем самым получив возможность смещения шкива, перекинуть ремень и проделать операцию в обратной последовательности.

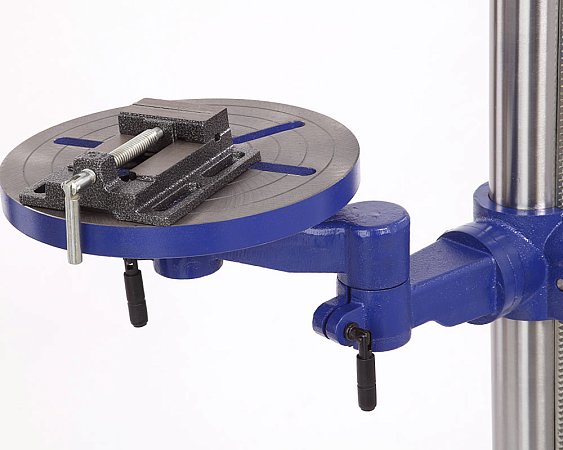

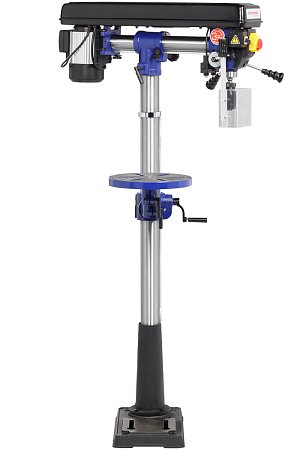

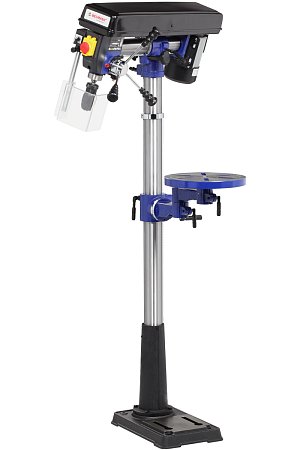

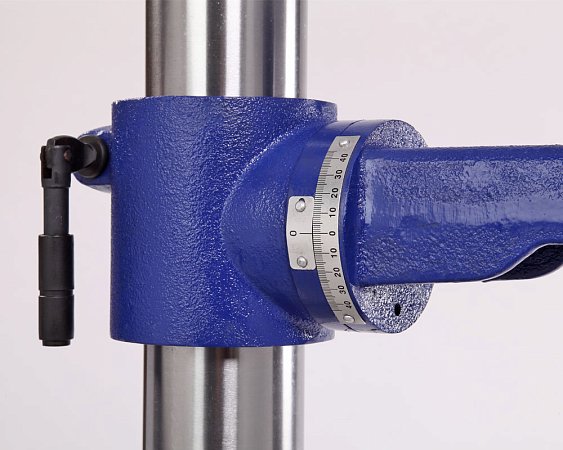

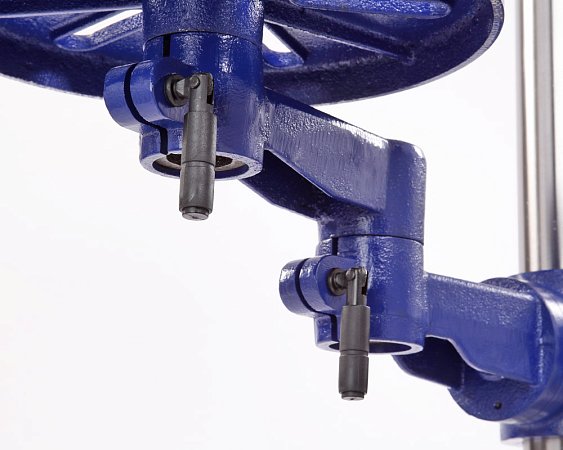

Станок один из самых высоких в линейке сверлильного оборудования BELMASH – 1630 мм, подходит для обработки заготовок большой толщины. Максимальное расстояние между шпинделем и столом – 740 мм, между шпинделем и основанием - 1300 мм. Заготовку можно крепить как к рабочему столу, так и к основанию. В комплекте предусмотрены тиски. Для их крепления есть шесть пазов на рабочем столе и два на основании. Рабочий стол (диаметр 300 мм) имеет регулировку по высоте, возможность как наклона (-45…+45°) и поворота.

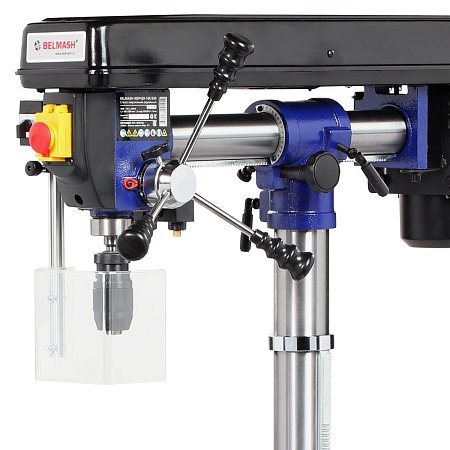

Ход пиноли (80 мм), настраивается с помощью шкалы, расположенная на рукоятке регулировки глубины сверления. Наконечники тройной рукояти удобной формы, что способствует плавной подаче сверла к заготовке. На станке предусмотрен лазерный указатель, который позволяет точно определить точку входа режущего инструмента в заготовку.
Патрон быстрозажимной с максимальным диаметром зажимаемого хвостовика инструмента 16 мм. Диаметр стойки (колонны) 73 мм, имеется зубчатая рейка, поднятие/опускание стола настраивается с помощью рукоятки.

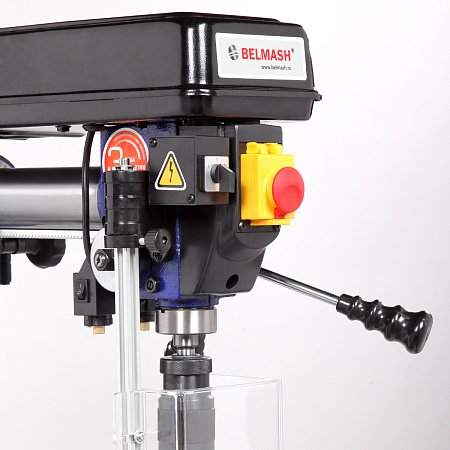

Управление станком осуществляется кнопками «пуск» и «остановка», выключатель снабжен крышкой.
Станок оснащен реверсом, что позволяет использование как "левых", так и "правых" сверл, нарезать как "правую", так и "левую" резьбу, а также выкручивать сверло при закусывании в заготовке.

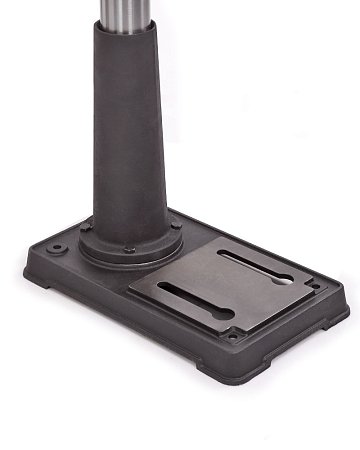

В опоре имеется два отверстия для крепления к верстаку, что дает дополнительную устойчивость и безопасность.
Ручка подъема/опускания рабочего стола
1
Направляющая защитного экрана
1
Сверлильная головка в сборе
Колонна с рейкой и фланцем в сборе
Выколотка (расклиниватель)
1
Руководство по эксплуатации
1
Напряжение питающей сети
400 В
Тип электродвигателя
Асинхронный
Частота вращения шпинделя
500/890/1400/1900/2500 об/мин.
Диаметр хвостовика зажимаемого инструмента
1÷16 мм
Тип ремня
клиновой, О-1450
Материал рабочего стола
чугун
Размер рабочего стола (Д × Ш × Т)
300 × 300 мм
Размер основания
450 × 270 мм
Угол наклона стола
-45…+45 °
Количество скоростей шпинделя
5
Тип патрона
Быстрозажимной
Ход пиноли шпинделя
80 мм
Максимальное расстояние между шпинделем и столом
740 мм
Максимальное расстояние между шпинделем и основанием
1300 мм
Материал основания станка
чугун
Расстояние шпиндель-колонна
145÷430 мм
Наклон сверлильной головки
45 (вправо) ÷ 90 (влево) °
Поворот сверлильной головки относительно колонны
360 °
Толщина стенки колонны
2 мм
Максимальный диаметр сверления в дереве
50 мм
Максимальный диаметр сверления в стали
16 мм
Габаритный размер (Д × Ш × В)
1070 × 1070 × 1630 мм
Размер упаковки (Д × Ш × В)
1585 × 495 × 260 мм
Комплект (кратность) продажи
1 шт
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Страна происхождения
Китай
