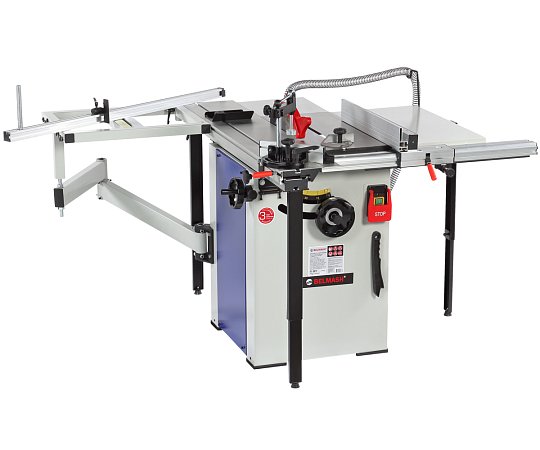

BELMASH TS-250ST1300 будет незаменимым помощником в столярном деле.
Станок предназначен для пиления древесины и придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).
Выполняет следующие виды обработки:
- распиловку вдоль и поперек волокон
- распиловку вдоль и поперек волокон с наклоном режущего инструмента
- распиловку вдоль и поперек волокон под углом с помощью углового упора
- распиловку листовых материалов с помощью подвижного стола и стола поперечного реза
- отбор четверти
Особенности
- Подвижный стол значительно облегчает работу оператора: принимает на себя вес заготовки, позволяет ее удобно разместить и зафиксировать и помогает осуществлять плавный ровный рез. При помощи поперечного и углового упоров возможен распил под углом
-
Массивный стол из чугуна и стальной корпус гасят вибрации и обеспечивает высокое качество распила
-
Большая рабочая поверхность дает возможность обрабатывать габаритные заготовки
-
Продуманная система аспирации - патрубки отвода стружки подходят к зонам реза: предохранительному кожуху пильного диска и кожуху пильного узла
-
Асинхронный двигатель мощностью 2200 Вт дает 4750 оборотов в минуту (на холостом ходу)
-
Высота пропила под углом 90° - 80 мм, 45° - 55 мм. Регулировка угла наклона и высоты пильного диска с помощью маховиков на корпусе станка
-
Надежное позиционирование заготовки при помощи упоров
Конструкция
Станок оснащен основным чугунным столом, двумя дополнительными секциями из листовой стали, подвижным столом из алюминиевого профиля и столом поперечного реза из стального профиля. Основной и подвижный столы имеют по одному пазу для установки угловых упоров или дополнительных приспособлений.
Конструкция подвижного стола рассчитана на нагрузки. Кронштейн изготовлен из толстостенного стального профиля. Шарнирный механизм выполнен с использованием шариковых подшипников.
Корпус изделия закрытый, изготовлен из листовой стали. На корпус выведены основные элементы управления станком: маховики регулировки подъема/опускания пильного диска и регулировки угла наклона пильного диска, выключатель, рукоятка блокировки каретки. Кроме того, на нем размещены кронштейн для толкателя и патрубок для отведения отходов резания.
Параллельный упор фиксируется на передней направляющей с помощью эксцентрикового зажима.
Двигатель асинхронный (2200 Вт). Питание осуществляется от однофазной сети переменного тока напряжением 230 В.
BELMASH TS-250ST1300 - высококачественная циркулярная пила с подвижной кареткой и богатой комплектацией имеет схожие характеристики с профессиональными моделями и идеально подходит для столярной мастерской.
Смотрите аналогичный станок для сети 400В - BELMASH TS-250ST1300/400
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Стол дополнительный боковой
1
Стол дополнительный задний
1
Опора регулируемая стола бокового
1
Опора регулируемая стола подвижного
2
Кронштейн стола поперечного реза
1
Направляющая передняя параллельного упора
1
Направляющая параллельного упора
1
Вставка пильного стола*
1
Упор параллельный в сборе
1
Ручка блокировки маховика
1
Шланг для отведения отходов резания
1
Держатель шланга для отведения отходов резания
1
Угловой упор (для основного рабочего стола)
1
Угловой упор (для подвижного стола)
1
Пластина ограничительная подвижного стола
1
Ограничитель поперечного упора
1
Диск пильный 254×2,8/2,0×30 24Т
1
Патрубок для отведения стружки
1
Хомут крепления шланга кожуха пильного диска
2
Стопор подвижного стола
1
Панель боковая основания станка
1
Палец поперечного упора
1
Руководство по эксплуатации
1
*деталь может быть установлена на станок
Напряжение питающей сети
230 В
Тип электродвигателя
Асинхронный
Диаметр пильного диска
254 мм
Частота вращения пильного диска
4750 об/мин
Максимальная ширина распиливаемого материала, при использовании параллельного упора
700 мм
Посадочный диаметр пильного диска
30 мм
Диапазон углов наклона пильного диска
0…45 (вправо) °
Максимальная толщина распиливаемого материала
80 мм
Толщина расклинивающего ножа
2,8 мм
Максимальная толщина распиливаемого материала при 45°
60 мм
Высота рабочей поверхности относительно пола
870 мм
Материал рабочего стола
Чугун
Размер рабочего стола (Д × Ш × Т)
670 × 310 мм
Размер паза (Ш × В)
19 × 9,5 мм
Размер бокового расширения (Д×Ш)
670 × 400 мм
Материал бокового расширения рабочего стола
Сталь
Размер заднего расширения (Д×Ш)
325 × 310 мм
Материал заднего расширения рабочего стола
Сталь
Размер подвижного стола (Д×Ш)
1300 × 238 мм
Материал подвижного стола
Алюминий
Размер паза подвижного стола (Д×Ш)
19 × 9,5 мм
Ход подвижного стола
1300 мм
Материал направляющей параллельного упора
Алюминиевый профиль
Вид стола
С подвижным столом
Диаметр патрубка пыле/стружкоудаления
98/32 мм
Размер упаковки место 1 (Д × Ш × В)
800 x 710 x 1010 мм
Размер упаковки место 2 (Д × Ш × В)
1360 x 210 x 270 мм
Габаритный размер (Д × Ш × В)
2000 × 2600 × 1100 мм
Комплект (кратность) продажи
1 шт
Страна происхождения
Китай
