BELMASH TS-250ST1600 будет незаменимым помощником в столярном деле.
Станок предназначен для пиления древесины и придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).
Выполняет следующие виды обработки:
- распиловку вдоль и поперек волокон
- распиловку вдоль и поперек волокон с наклоном режущего инструмента
- распиловку вдоль и поперек волокон под углом с помощью углового упора
распиловку листовых материалов с помощью подвижного стола и стола поперечного реза
- отбор четверти
Особенности
- Подвижный стол значительно облегчает работу оператора: принимает на себя вес заготовки, позволяет ее удобно разместить и зафиксировать и помогает осуществлять плавный ровный рез. При помощи поперечного и углового упоров возможен распил под углом
-
Массивный стол из чугуна и стальной корпус гасят вибрации и обеспечивает высокое качество распила
-
Большая рабочая поверхность дает возможность обрабатывать габаритные заготовки
-
Продуманная система аспирации - патрубки отвода стружки подходят к зонам реза: предохранительному кожуху пильного диска и кожуху пильного узла
-
Асинхронный двигатель мощностью 2200 Вт дает 4750 оборотов в минуту (на холостом ходу)
-
Высота пропила под углом 90° - 80 мм, 45° - 55 мм. Регулировка угла наклона и высоты пильного диска с помощью маховиков на корпусе станка
-
Надежное позиционирование заготовки при помощи упоров
Конструкция
Станок оснащен основным чугунным столом, двумя дополнительными секциями из листовой стали, подвижным столом из алюминиевого профиля и столом поперечного реза из стального профиля. Основной и подвижный столы имеют по одному пазу для установки угловых упоров или дополнительных приспособлений.
Конструкция подвижного стола рассчитана на нагрузки. Кронштейн изготовлен из толстостенного стального профиля. Шарнирный механизм выполнен с использованием шариковых подшипников.
Корпус изделия закрытый, изготовлен из листовой стали. Двигатель асинхронный (2200 Вт). Питание осуществляется от однофазной сети переменного тока напряжением 230 В.

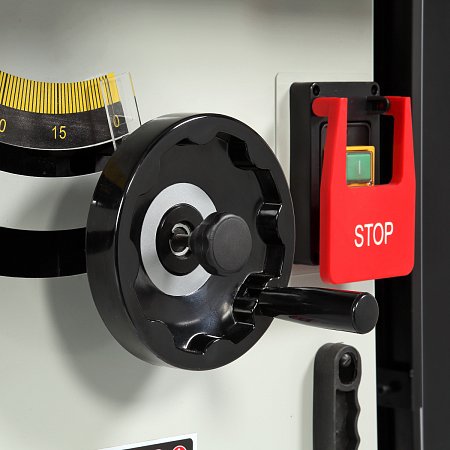

На корпус выведены основные элементы управления станком: маховики регулировки подъема/опускания пильного диска и регулировки угла наклона пильного диска, выключатель, рукоятка блокировки каретки. Кроме того, на нем размещены кронштейн для толкателя и патрубок для отведения отходов резания. Параллельный упор фиксируется на передней направляющей с помощью эксцентрикового зажима.
BELMASH TS-250ST1600 - высококачественная циркулярная пила с подвижной кареткой и богатой комплектацией имеет схожие характеристики с профессиональными моделями и идеально подходит для столярной мастерской.
Смотрите аналогичный станок для сети 400В - BELMASH TS-250ST1600/400
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Стол дополнительный боковой
1
Стол дополнительный задний
1
Опора регулируемая стола бокового
1
Опора регулируемая стола подвижного
2
Кронштейн стола поперечного реза
1
Направляющая передняя параллельного упора
1
Направляющая параллельного упора
1
Вставка пильного стола*
1
Вставка пильного стола*
1
Упор параллельный в сборе
1
Ручка блокировки маховика
1
Шланг для отведения отходов резания
1
Держатель шланга для отведения отходов резания
1
Угловой упор (для основного рабочего стола)
1
Угловой упор (для подвижного стола)
1
Пластина ограничительная подвижного стола
1
Ограничитель поперечного упора
1
Диск пильный 254×2,8/2,0×30 24Т
1
Патрубок для отведения стружки
1
Хомут крепления шланга кожуха пильного диска
2
Стопор подвижного стола
1
Ручка подачи подвижного стола
1
Панель боковая основания станка
1
Палец поперечного упора
1
Руководство по эксплуатации
1
*деталь может быть установлена на станок
Напряжение питающей сети
230 В
Тип электродвигателя
Асинхронный
Диаметр пильного диска
254 мм
Частота вращения пильного диска
4750 об/мин
Максимальная ширина распиливаемого материала, при использовании параллельного упора
700 мм
Посадочный диаметр пильного диска
30 мм
Диапазон углов наклона пильного диска
0…45 (вправо) °
Максимальная толщина распиливаемого материала
80 мм
Толщина расклинивающего ножа
2,8 мм
Максимальная толщина распиливаемого материала при 45°
60 мм
Высота рабочей поверхности относительно пола
870 мм
Материал рабочего стола
Чугун
Размер рабочего стола (Д × Ш × Т)
670 × 310 мм
Размер паза (Ш × В)
19 × 9,5 мм
Размер бокового расширения (Д×Ш)
670 × 400 мм
Материал бокового расширения рабочего стола
Сталь
Размер заднего расширения (Д×Ш)
325 × 310 мм
Материал заднего расширения рабочего стола
Сталь
Размер подвижного стола (Д×Ш)
1600 × 238 мм
Материал подвижного стола
Алюминий
Размер паза подвижного стола (Д×Ш)
19 × 9,5 мм
Ход подвижного стола
1600 мм
Материал направляющей параллельного упора
Алюминиевый профиль
Вид стола
С подвижным столом
Диаметр патрубка пыле/стружкоудаления
98/32 мм
Размер упаковки место 1 (Д × Ш × В)
800 x 710 x 1010 мм
Размер упаковки место 2 (Д × Ш × В)
1660 x 210 x 270 мм
Габаритный размер (Д × Ш × В)
2400 × 3200 × 1100 мм
Комплект (кратность) продажи
1 шт
Страна происхождения
Китай
