Станок предназначен для пиления древесины и придания ей необходимых форм и размеров (цельного дерева, фанеры, ДВП, МДФ, ДСП, ОСП и т.п.).
Выполняет следующие виды обработки:
- распиловку вдоль и поперек волокон
- распиловку вдоль и поперек волокон с наклоном режущего инструмента
- распиловку вдоль и поперек волокон под углом с помощью углового упора
- отбор четверти
Особенности
- Регулируема высота пропила и наклон пильного узла влево (0-45 град.)
-
Большая рабочая поверхность за счет трех расширений
-
Удобное хранение приспособлений и инструментов
-
Две точки для удаления отходов резания
-
Подставка входит в комплект
-

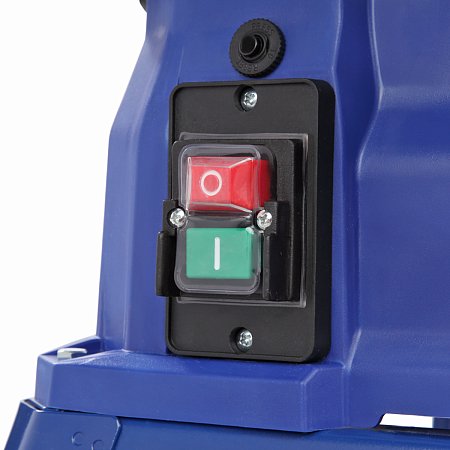

Токовая защита
Конструкция

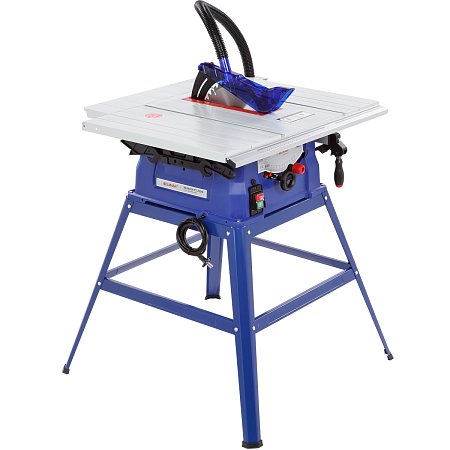

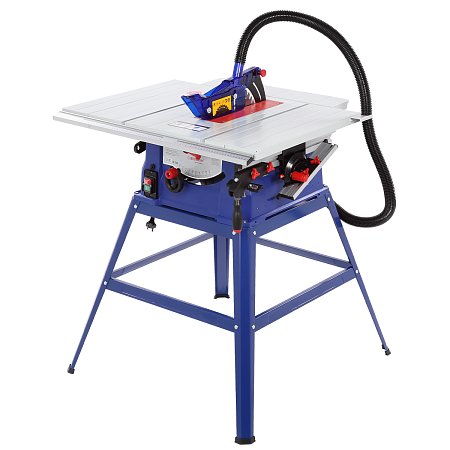

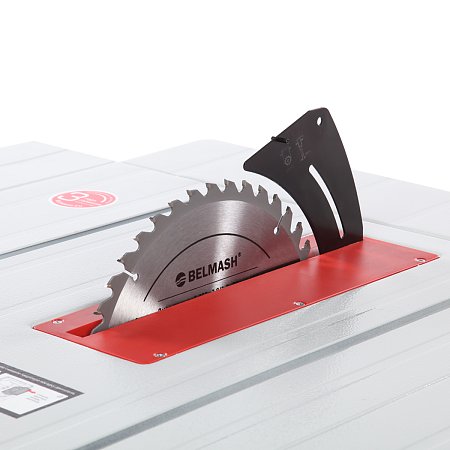

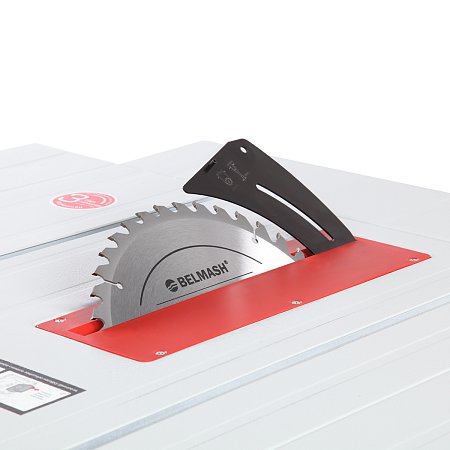

Станок имеет однофазный коллекторный двигатель - 1500 Вт (режим S1). В качестве режущего инструмента используются пильные диски с наружным диаметром 255 мм с наклоном от 0 до 45 градусов (влево). Максимальная высота пропила - 80 мм (без наклона диска).

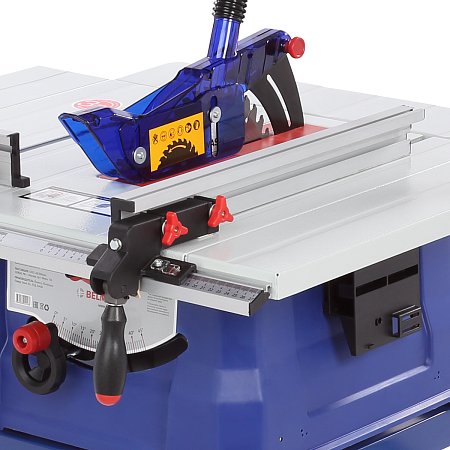

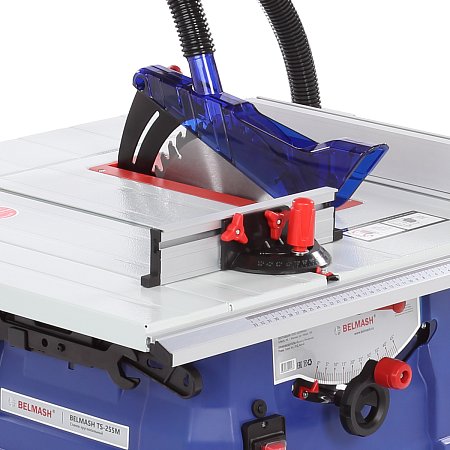

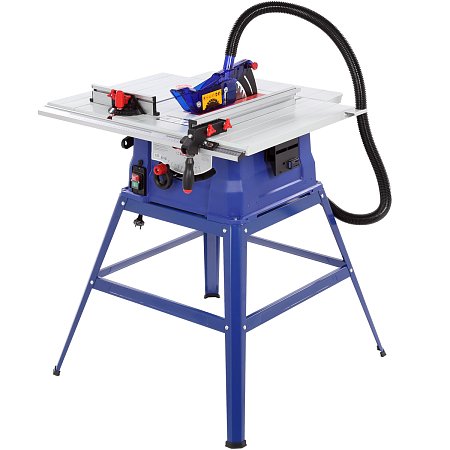

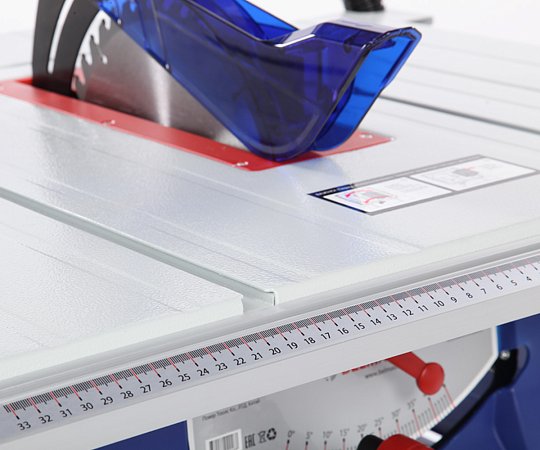

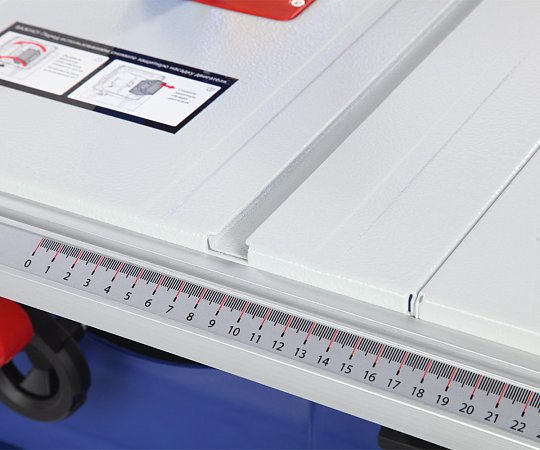

Станок оснащен основным стальным столом, двумя боковыми и одним задним стальными расширениями. Общий размер рабочей поверхности 785×660 мм. Основной стол имеет стандартные Т-образные пазы по обе стороны от режущего инструмента под установку углового упора (-60...+60 град.). Параллельный упор также можно поставить как справа, так и слева от пильного диска. На передней направляющей параллельного упора есть шкалы для точного позиционирования.

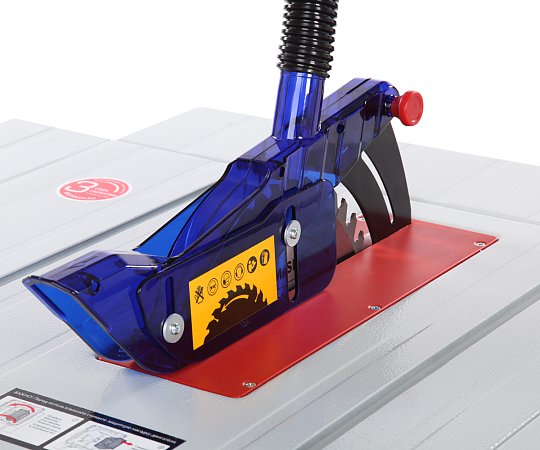

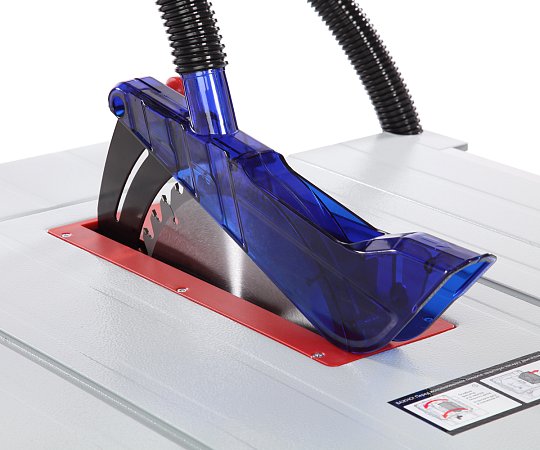

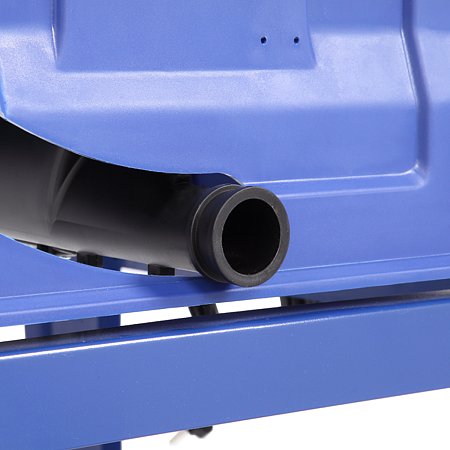

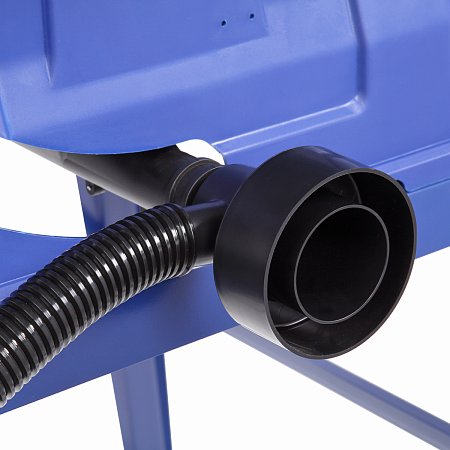

Станок имеет две точки удаления отходов резания: патрубок на кожухе пильного диска и патрубок на задней части корпуса. Обе точки соединены адаптером для подключения пылесоса (60, 100 мм).

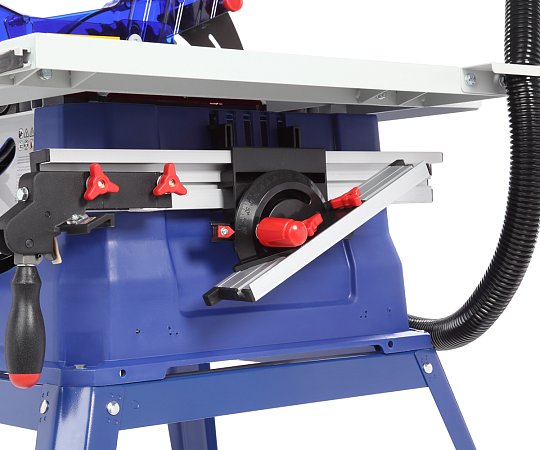

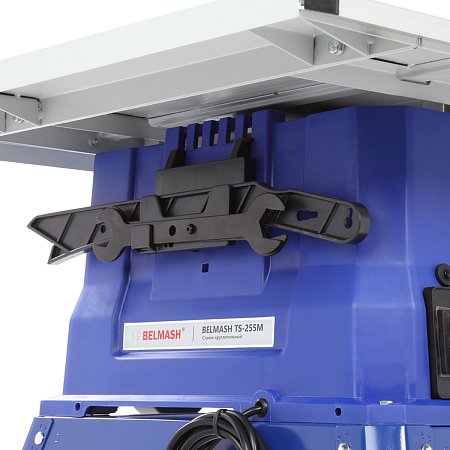

Корпус изделия закрытый, изготовлен из пластика. Снабжен специальными держателями для упоров, толкателя, ключей и пильного диска.

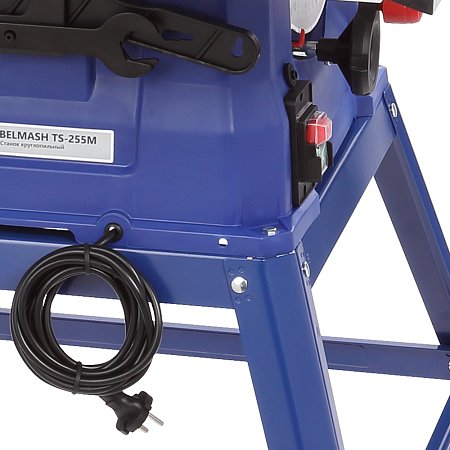

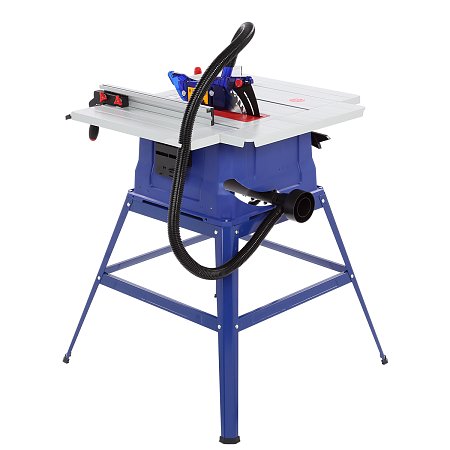

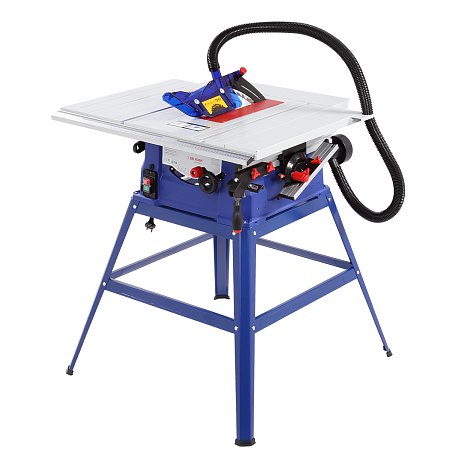

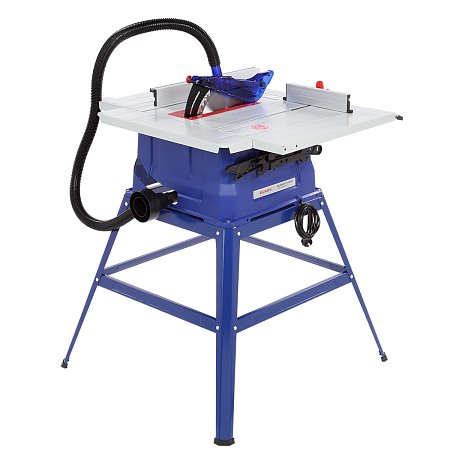

Установка станка может быть как напольной (с использованием штатного основания), так и настольной (для крепления к верстаку имеются специальные отверстия в корпусе).
Полезные размеры при установке. Если вы устанавливаете станок на верстак, то его нижняя опорная часть имеет габарит 480х470 мм. Отверстия под болты: 447х435 мм. Подставка станка (нижняя часть) займет пространство 805х835 мм.
Соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования»
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Диск пильный (255×2,8/1,7×30 мм 40Т)*
1
Адаптер стружкоотведения
1
Расширение стола боковое (левое, правое)
2
Кожух защитный пильного диска в сборе
1
Держатель отводящего шланга
1
Направляющая параллельного упора
1
Расширение стола заднее
1
Направляющая параллельного упора передняя
2
Ручка блокировки параллельного упора
1
Винт-барашек параллельного упора
2
Поперечина верхняя длинная
2
Поперечина верхняя короткая
2
Поперечина нижняя длинная
2
Поперечина нижняя короткая
2

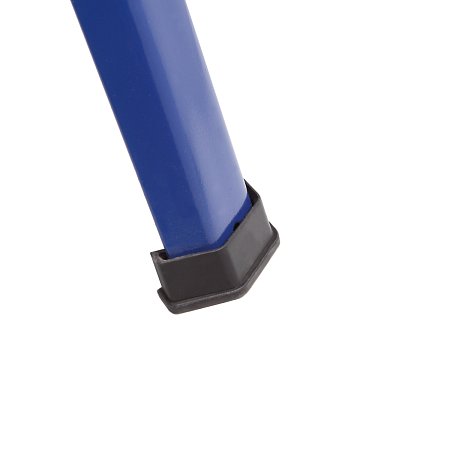

Накладка опоры прорезиненная
4
Руководство по эксплуатации
1
*деталь может быть установлена на изделие
Напряжение питающей сети
230 В
Тип электродвигателя
Коллекторный
Диаметр пильного диска
255 мм
Частота вращения пильного диска
4500 об/мин
Максимальная ширина распиливаемого материала, при использовании параллельного упора
273/332 мм
Диапазон углов наклона пильного диска
0…45 (влево) °
Максимальная толщина распиливаемого материала
80 мм

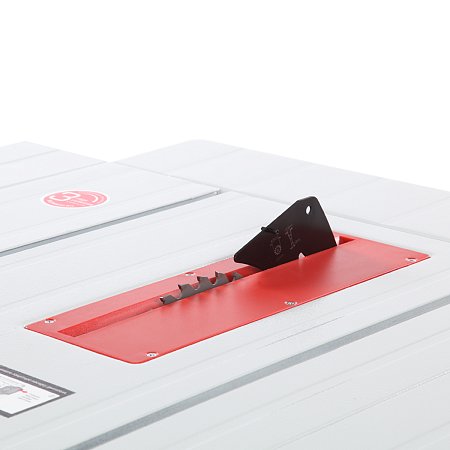

Толщина расклинивающего ножа
2,3 мм
Максимальная толщина распиливаемого материала при 45°
55 мм
Высота рабочей поверхности относительно пола
895/290 мм
Материал рабочего стола
Сталь
Размер рабочего стола (Д × Ш × Т)
540 × 553 мм
Количество дополнительных столов
3 шт.
Размер паза (Ш × В)
19 × 5 мм
Диапазон углов углового упора
-60...+60 °
Размер бокового расширения (Д×Ш)
115 × 540 мм
Материал бокового расширения рабочего стола
Сталь
Размер заднего расширения (Д×Ш)
553 × 117 мм
Материал заднего расширения рабочего стола
Сталь
Материал направляющей параллельного упора
Алюминий
Диаметр патрубка пыле/стружкоудаления
43/32 мм
Диаметр патрубка адаптера для подключения пылесоса
100/60 мм
Диаметр патрубка адаптера для подключения шланга
30 мм
Габаритный размер без основания (Д × Ш × В)
755 × 825 × 615 мм
Габаритный размер (Д × Ш × В)
830 × 825 × 1220 мм
Размер упаковки (Д × Ш × В)
710 × 620 × 360 мм
Комплект (кратность) продажи
1 шт
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Страна происхождения
Китай
