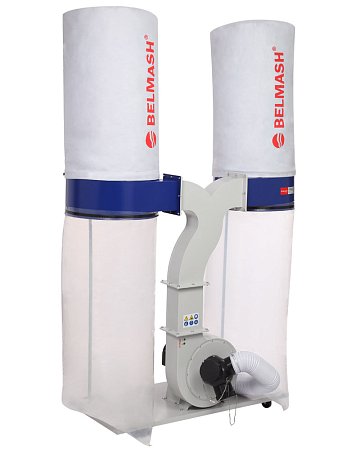

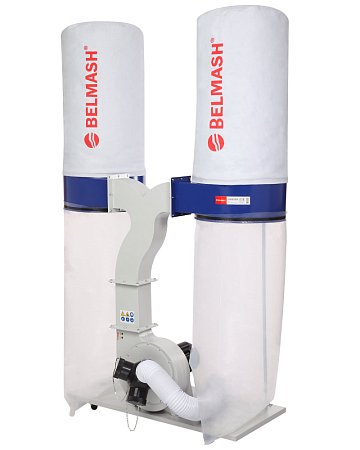

BELMASH DC3900 - одна из самых мощных моделей в линейке вытяжных установок (2200 Вт). Рассчитана на подключение к сети 230В.
Подходит ко всем деревообрабатывающим станкам (фуговальным, рейсмусовым, циркулярным, шлифовальным и т.п.).
Особенности
- Благодаря адаптеру, входящему в комплект поставки, возможно подключение сразу трех станков, но возможно и подключение только одного, для этого нужно закрыть один из патрубков специальной крышкой
-
На установке изначально установлен фильтр мешок, который опционально можно заменить на фильтр-картридж
-
Под основанием вытяжки установлены поворотные ролики для удобного перемещения по мастерской
Конструкция

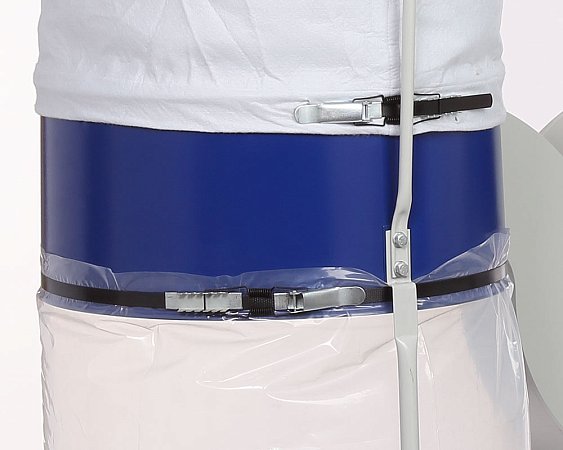

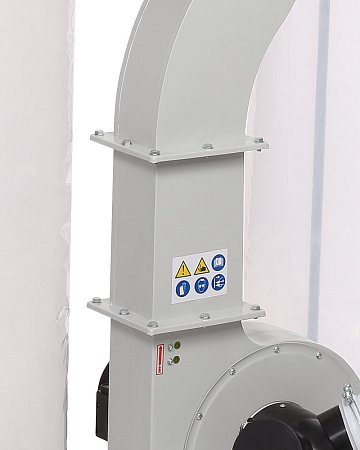

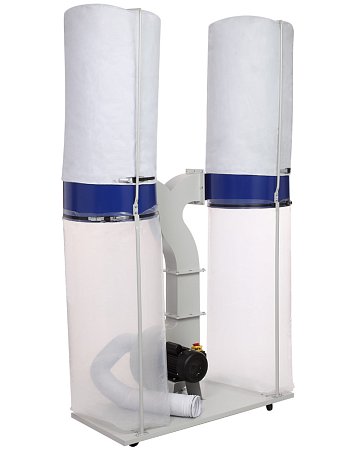

Установка состоит из двух одинаковых секций: к разделительному корпусу зажимами присоединены фильтр-мешок сверху и стружкосборник – снизу. Все элементы конструкции закреплены на общем основании с помощью кронштейнов и стоек. Выходной патрубок корпуса установки соединяется с обеими секциями тройником. В комплект поставки входит 4-х секционный переходник.

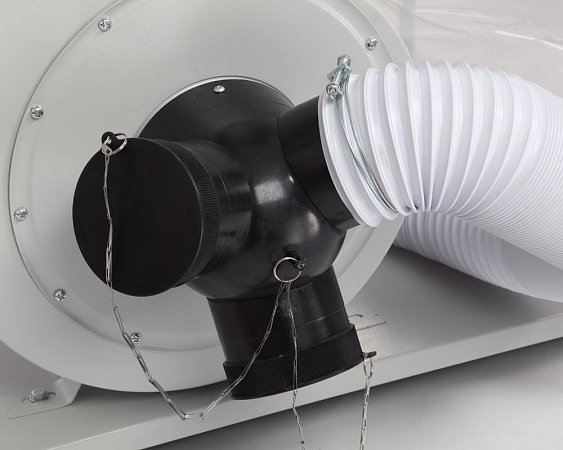

На входной патрубок вытяжки (Ø150 мм) устанавливается адаптер с тремя входами (Ø100 мм). Одновременно можно подключить три точки удаления отходов резания. Не нужные патрубки можно закрыть крышкой.

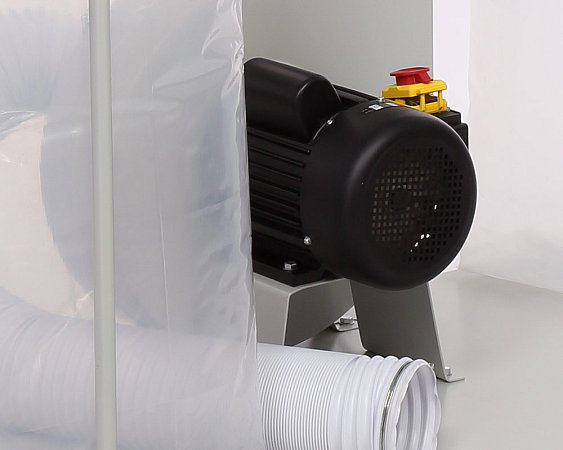

Двигатель асинхронный, мощность 2200 Вт, крыльчатка металлическая.
Установка имеет внушительные размеры: высота – 2,25 м, ширина – 1,42 м. Но несмотря на это ее легко перемещать по мастерской за счет поворотных колес на основании.
Соответствует требованиям технических регламентов
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
-
ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
-
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники»
Руководство по эксплуатации
1
Удлинение трубы соединительной
1
Переходник 4-х секционный
1
Хомут шланга подключения
2
Кронштейн электродвигателя
1
Объем стружкосборника
190 л
Объем всасывания
3900 м3/час
Частота вращения крыльчатки
2800 об./ мин
Разрежение воздуха
1800 Па
Напряжение питающей сети
230 В
Тип электродвигателя
Асинхронный
Размер стружкосборника (Д × В)
500 × 1100 мм
Диаметр крыльчатки
300 мм
Диаметр входного патрубка
100 мм

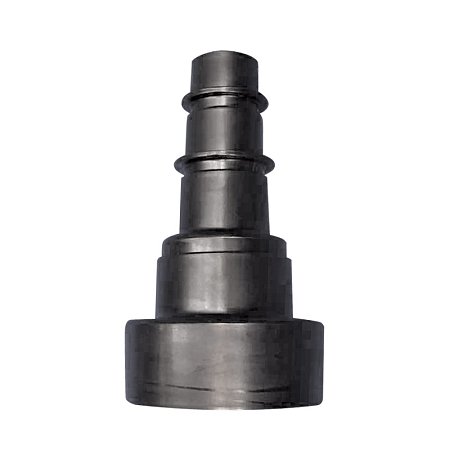

Диаметры 4-х секционного переходника
97/93-68/63 ; 62/58-45/40 ; 39/35-39/35 ; 34/28,5-35/28,5 мм
Размер фильтр-мешка (Д × В)
500 × 850 мм
Количество входных патрубков
3 шт.
Фильтрующий элемент
Фильтр-мешок
Уровень звукового давления (шума)
85.5 дБ
Габаритный размер (Д × Ш × В)
1500 × 720 × 2200 мм
Размер упаковки (Д × Ш × В)
1120 × 560 × 570 мм
Комплект (кратность) продажи
1 шт
Расширенная гарантия (регистрируется дополнительно)
+24 месяца к основной
Страна происхождения
Китай
