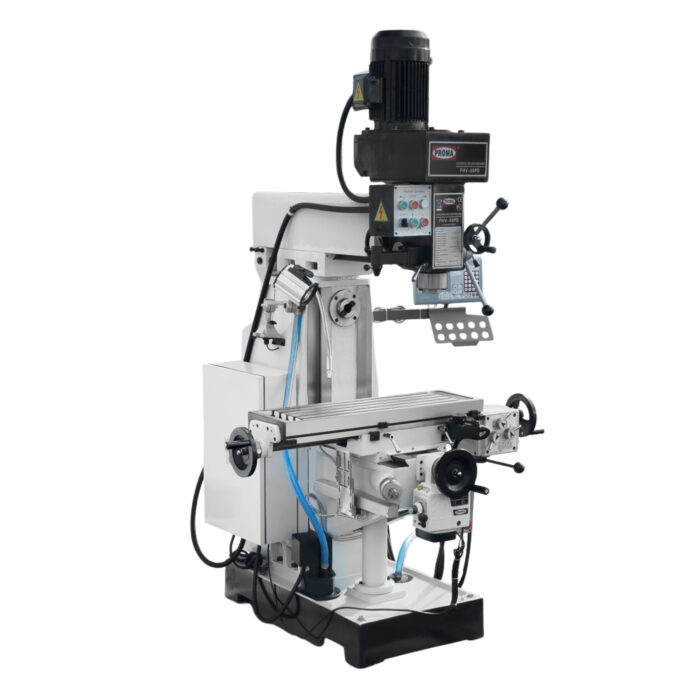

FHV-50PD универс. фрезерный станок с цифр. измер.
FHV-50PD обладает широким спектром функций и возможностей для обработки различных материалов и поверхностей. Область применения станка: серийное, мелкосерийное производство или мастерская для изготовление штучных деталей, а также учебный центр для подготовки специалистов.

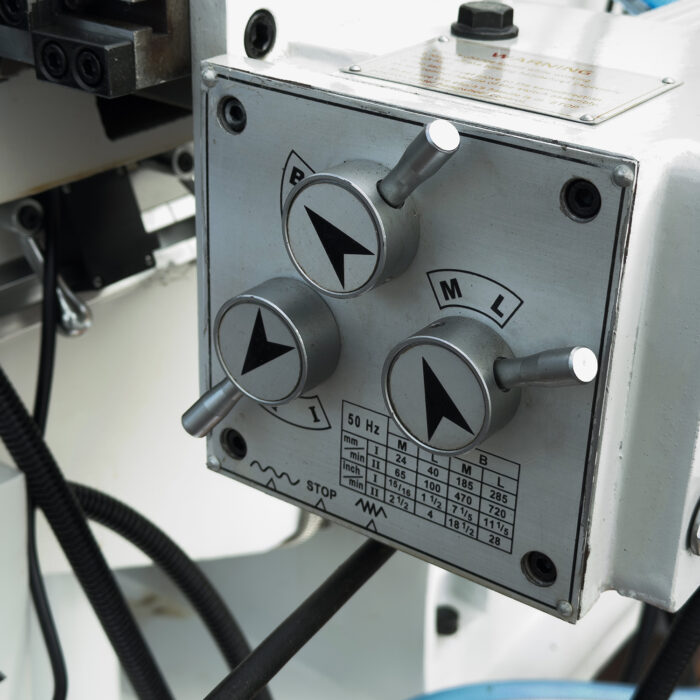

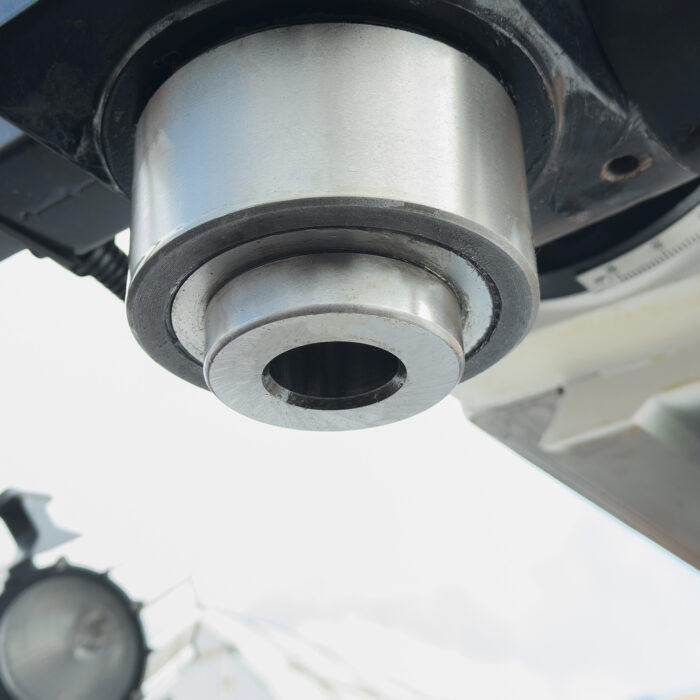

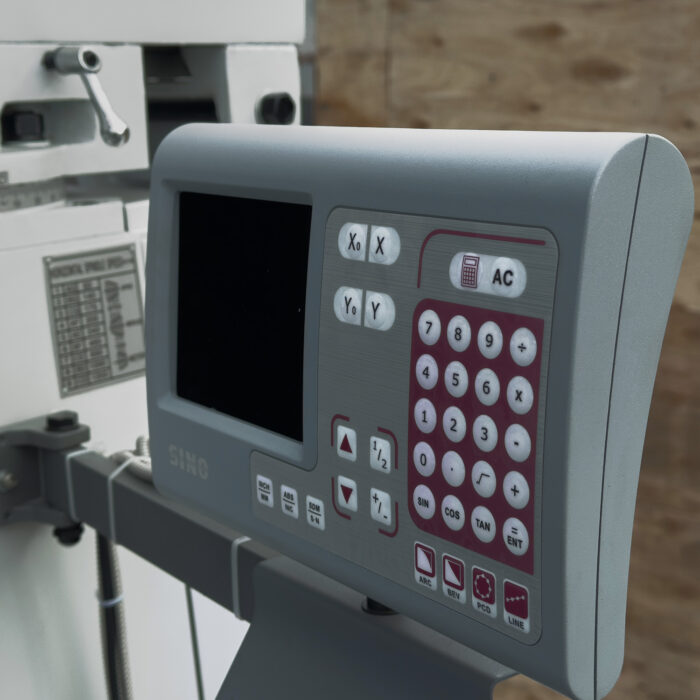

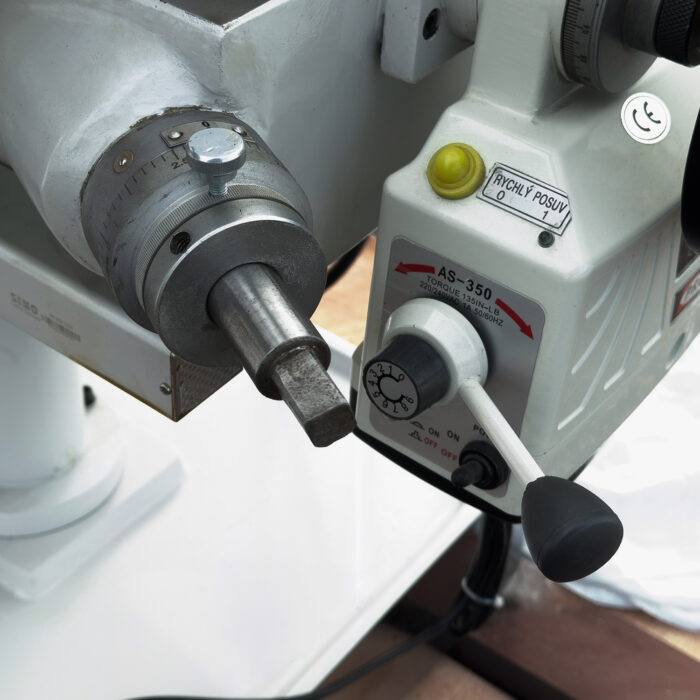

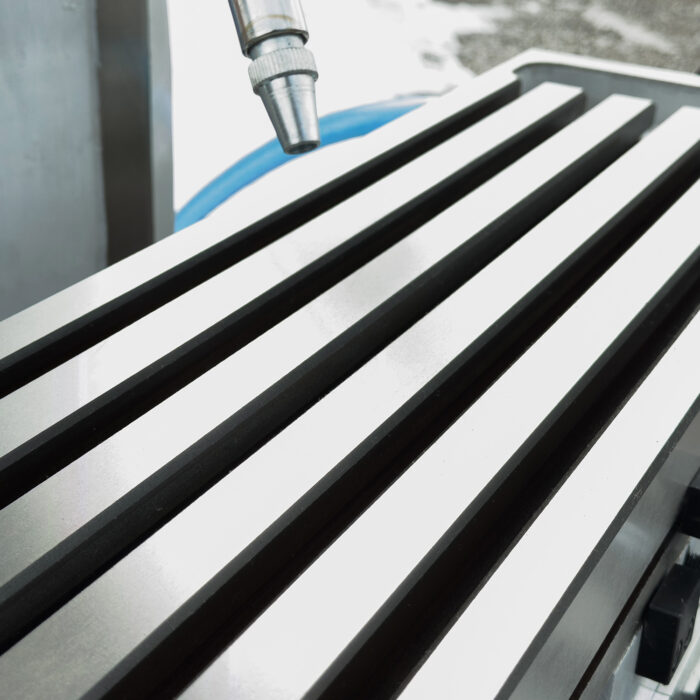

Особенности модели – ускоренное перемещение консоли, автоматические продольная и поперечная подачи стола, увеличивающие производительность, а также компактные размеры и простота конструкции. Станок оснащен мощным вертикальным шпинделем, способным работать на разных скоростях для выполнения различных операций. В шпиндель можно установить сверлильный или цанговый патрон и обрабатывать материалы различной твердости. Так же он может работать с торцевыми и концевыми фрезами разных размеров и способен нарезать резьбу. Фрезерную головку можно поворачивать вправо и влево на определенный угол. Расстояние от шпинделя до рабочего стола и размеры самого стола позволяют комфортно работать с различными деталями. Рабочий стол оснащен Т-образными пазами для крепления дополнительных приспособлений. Установленное двухосевое УЦИ позволяет повысить точность обработки деталей и снижает вероятность ошибок оператора.
| Напряжение, В | 380 |
| Максимальный диаметр сверления сталь, мм | 32 |
| Максимальный диаметр концевой фрезы, мм | 25 |
| Максимальный диаметр торцевой фрезы, мм | 100 |

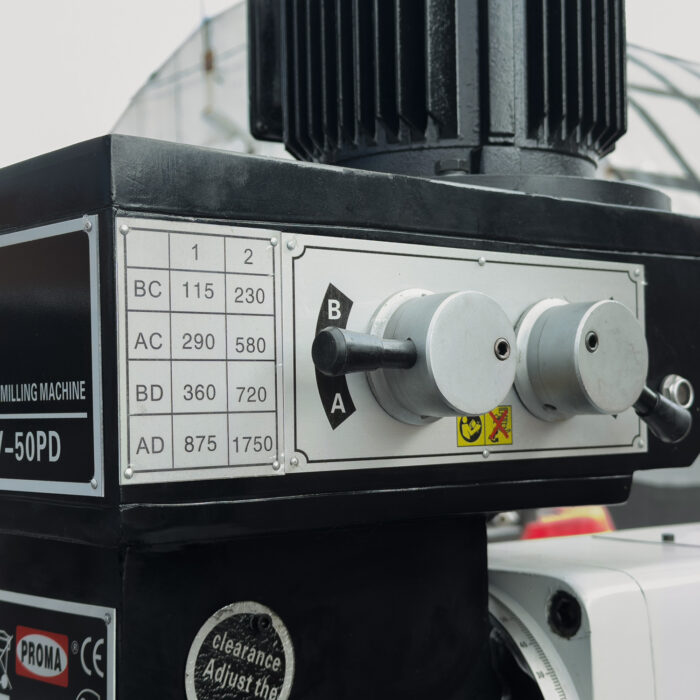

| Частота вращения вертикального шпинделя, об/мин | 115-1750 |
| Мощность двигателя вертикального шпинделя, кВт | 1,5 |
| Конус шпинделя, Мк | 4 |

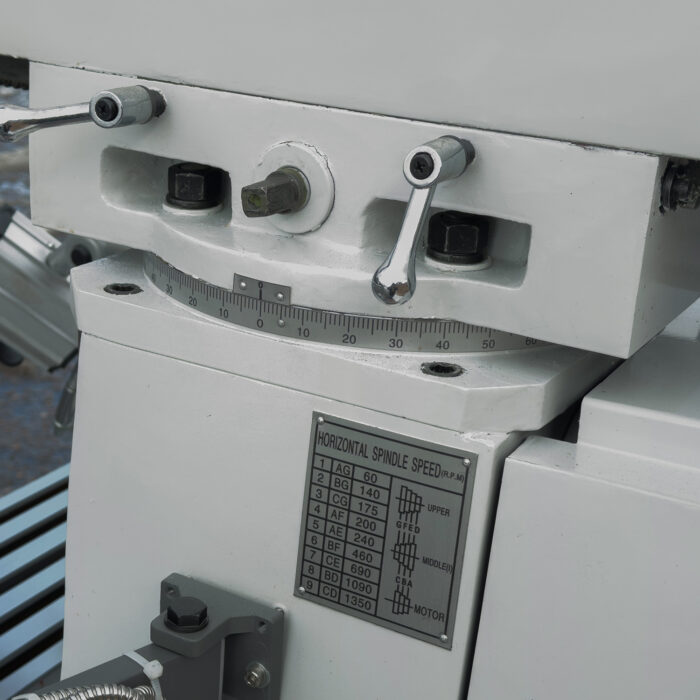

| Диапазон наклона фрезерной головки, град. | 60 |
| Поворот консоли фрезерной головки в горизонтальной плоскости, град | 360 |
| Ход пиноли шпинделя, мм | 120 |
| Расстояние от вертикального шпинделя до колонны, мм | 260-540 |
| Расстояние от вертикального шпинделя до стола, мм | 80-435 |
| Размер стола по оси X и Y, мм | 800х240 |
| Ход стола по оси X и Y, мм | 380х210 |
| Диапазон поворота стола, град | нет |
| Ширина Т-образного паза основания, мм | 14 |
| Максимальная нагрузка на стол, кг | 100 |
| Длина, мм | 1200 |
| Ширина, мм | 1100 |
| Высота, мм | 1920 |
| Масса, кг | 690 |
| Оправка для патрона MK 4 В18 | 1шт |
| Патрон сверлильный 1-16 В18 | 1шт |

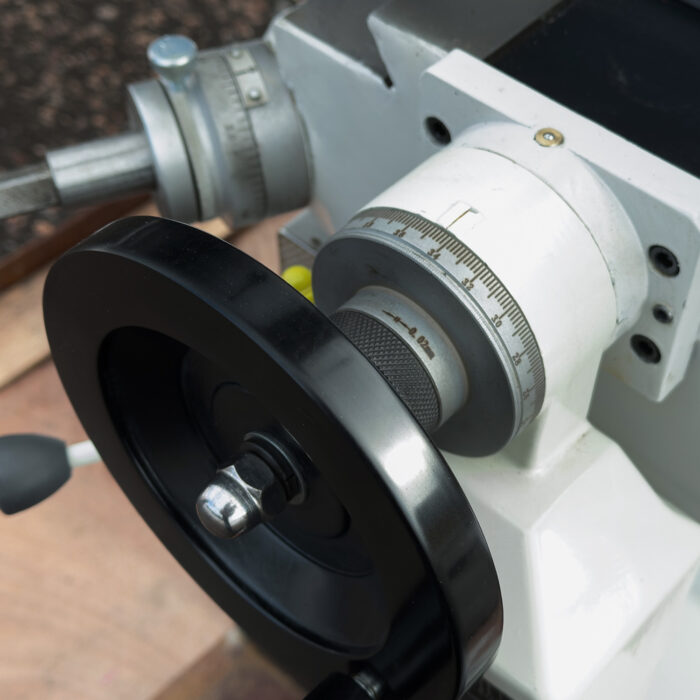

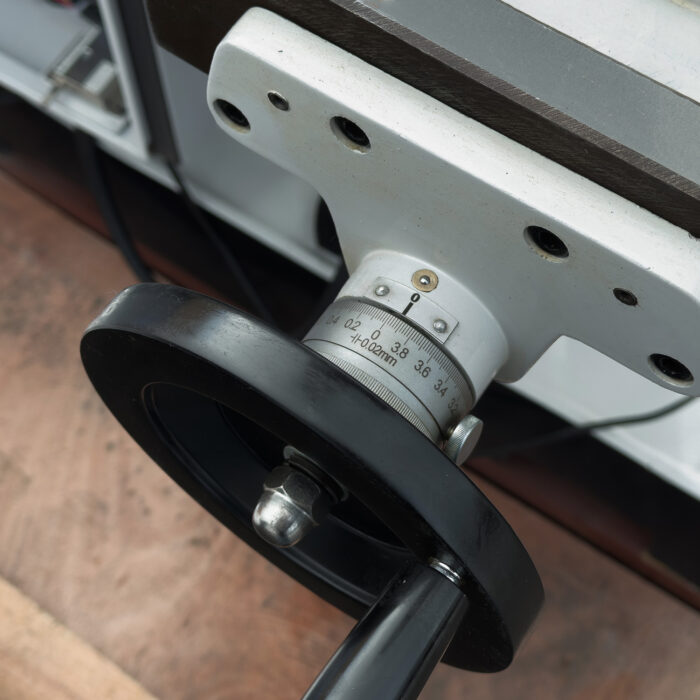

| Штурвал подачи стола | 2шт. |

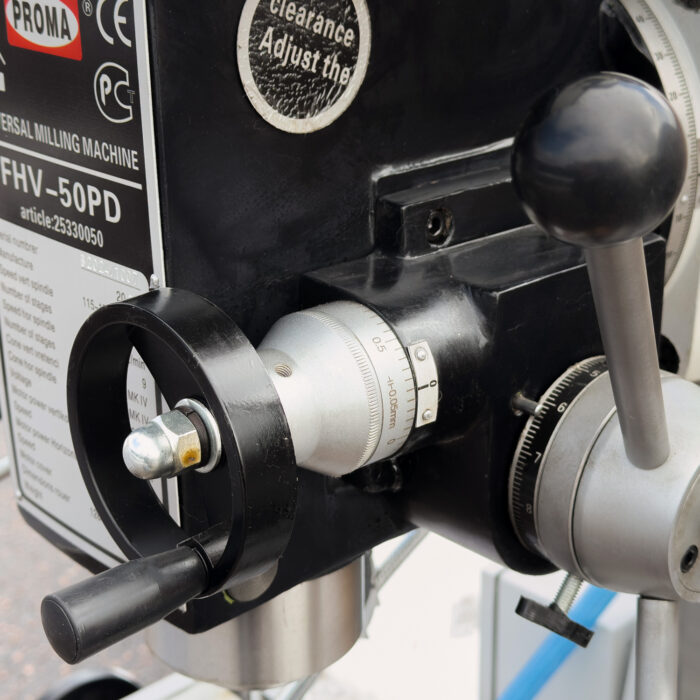

| Штурвал тонкой подачи шпинделя | 1шт. |
| Рукоятка консоли | 1шт. |
| Ручки для перемещения пиноли шпинделя | 3шт. |
| Ручка для штурвала тонкой подачи шпинделя | 1шт. |
| Штанга М14х420 и М14хх290 для крепления инструмента | 2шт. |
| Оправка горизонтального шпинделя L 395 ? 22 и 27мм | 2шт. |
| Защитный экран | 1шт. |
| Инструмент: | |
| Ключ сверлильного патрона | 1шт. |
| Ключ торцевой шестигранный 5мм | 1 шт. |
| Ключ рожковый 21 Х 24 | 1шт. |
| Клин для снятия инструмента | 1 шт. |
| Патрон цанговый с цангами 4,5,6,8,10,12,16мм | Комплект |
| Инструкция по эксплуатации |
