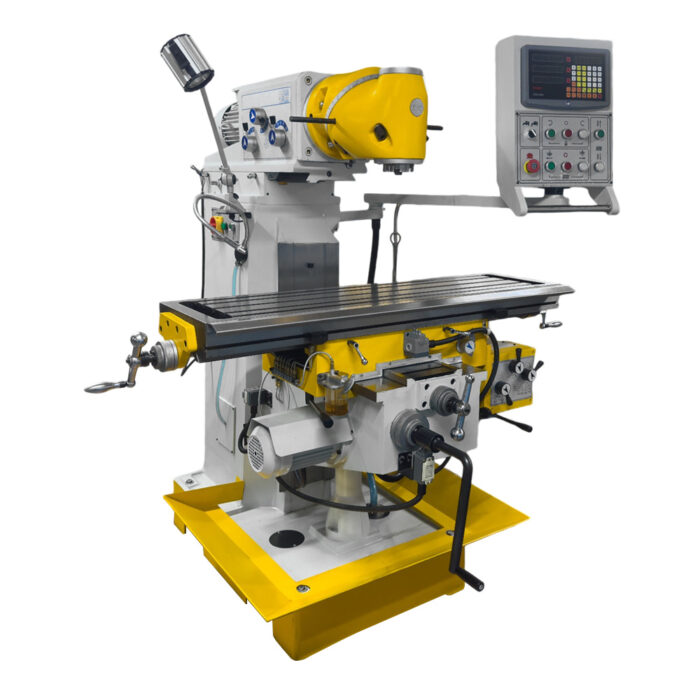

FVV-125PD фрезерный станок
FVV-125PD обладает широким спектром функций и возможностей для обработки различных материалов и поверхностей. Область применения станка: серийное, мелкосерийное производство или мастерская для изготовление штучных деталей, а также учебный центр для подготовки специалистов.
Особенности модели – ускоренное перемещение консоли, автоматические продольная и поперечная подачи стола, увеличивающие производительность и улучшающие удобство пользования. Станок оснащен мощным, неподвижным вертикальным шпинделем, способным работать на разных скоростях для выполнения различных операций. В шпиндель можно установить сверлильный или цанговый патрон и обрабатывать материалы различной твердости. Так же он может работать с торцевыми и концевыми фрезами разных размеров и способен нарезать резьбу. Фрезерную головку можно поворачивать вправо и влево на определенный угол в двух плоскостях. Ещё есть возможность изменять её вылет по оси «Y».

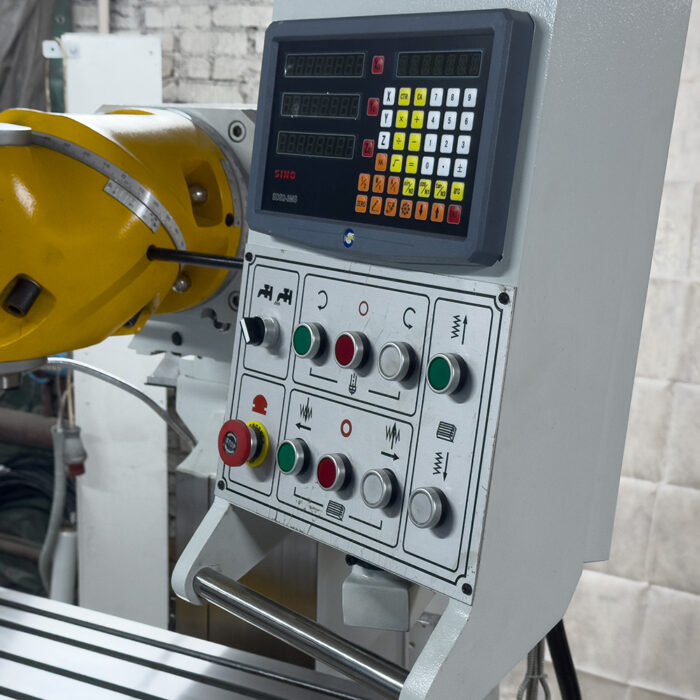

Расстояние от шпинделя до рабочего стола и размеры самого стола позволяют комфортно работать с различными деталями. Рабочий стол оснащен Т-образными пазами для крепления дополнительных приспособлений. Установленное трёх осевое УЦИ позволяет повысить точность обработки деталей и снижает вероятность ошибок оператора.
| Напряжение, В | 380 |
| Максимальный диаметр сверления сталь, мм | 25 |
| Максимальный диаметр концевой фрезы, мм | 28 |
| Максимальный диаметр торцевой фрезы, мм | 125 |
| Частота вращения вертикального шпинделя, об/мин | 40-1600 |
| Мощность двигателя вертикального шпинделя, кВт | 2,2 |
| Конус шпинделя, Мк | ISO40 |
| Диапазон наклона фрезерной головки, град. | 360 |
| Поворот консоли фрезерной головки в горизонтальной плоскости, град | нет |
| Ход пиноли шпинделя, мм | нет |
| Расстояние от вертикального шпинделя до колонны, мм | 100-600 |
| Расстояние от вертикального шпинделя до стола, мм | 125-520 |
| Размер стола по оси X и Y, мм | 1120х260 |
| Ход стола по оси X и Y, мм | 640х240 |
| Диапазон поворота стола, град | нет |
| Ширина Т-образного паза основания, мм | 16 |
| Максимальная нагрузка на стол, кг | 300 |
| Длина, мм | 1655 |
| Ширина, мм | 1500 |
| Высота, мм | 1730 |
| Масса, кг | 1660 |
| Направляющая горизонтального шпинделя | 1шт |
| Оправка горизонтального шпинделя | 1шт |
| Серьга горизонтального шпинделя | 1шт |
| Тяга для зажима инструмента в шпинделе | 2шт. |
| Фартук защитный | 1шт. |
| Пластина крепления фартука | 2шт. |
| Анкерный болт М16x450 мм. | 4шт. |
| Гайка М16 | 4шт. |
| Шайба 16x31x3 мм | 4шт. |
| Патрон цанговый | 1шт. |
| Цанга 4; 5; 6; 8; 10; 12; 14; 16 мм | 8шт. |
| Ручка перемещения консоли | 1шт. |
| Оправка с поперечной канавкой | 1шт. |
| Инструмент: | |
| Ключ к цанговому патрону | 1шт. |
| Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм | 5 шт. |
| Ключ рожковый 21x24; 16x18; 8x10 мм | 3шт. |
| Ключ накидной 21x24 мм | 1 шт. |
| Инструкция по эксплуатации |
