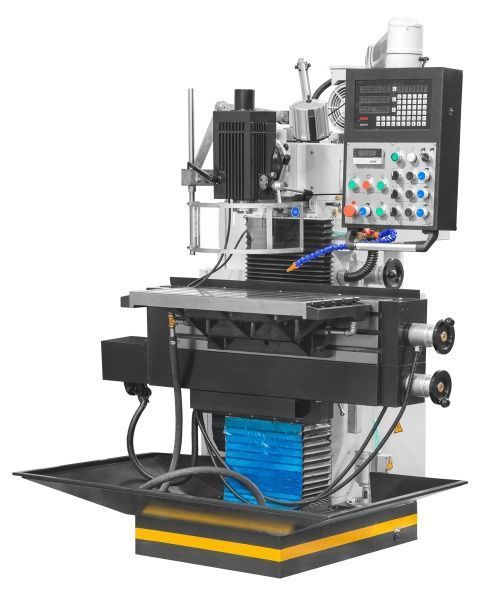

Универсально-фрезерный станок WFM 750 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
Комплект поставки
1) Пульт управления нового образца с УЦИ
2) Зажимная тяга М16
3) ШВП по 3-м осям
4) Переходник ISO40/MT3
5) Переходник ISO40/MT2
6) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
7) Опора для горизонтального фрезерования
8) Оправки для горизонтального фрезерования: ISO 40/?16 мм; ISO 40/?22 мм; ISO 40/?27 мм; ISO 40/? 32 мм
9) Система подвода СОЖ
10) Сертификат точности
11) Поддон для сбора стружки
12) Инструкция по эксплуатации
13) Лампа LED местного освещения
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2): 40 – 260/260-2000 об/мин
Ход пиноли шпинделя: 65 мм
Диапазон наклона головки, влево/вправо: ±90
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 45-445 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 750x320 мм
Размер вертикального рабочего стола: 890x225 мм
Перемещение стола по оси Х: 405 мм
Перемещение стола по оси Z: 400 мм
Перемещение стола по оси Y: 305 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 200 кг
Напряжение сети: 380 В
Мощность мотора подач: 1,5 кВт
Мощность главного двигателя: 3,7 кВт
Мощность насоса помпы: 0,4 кВт
Габаритные размеры (ДхШхВ): 1560х1780х1930 мм
Масса: 1450 кг
