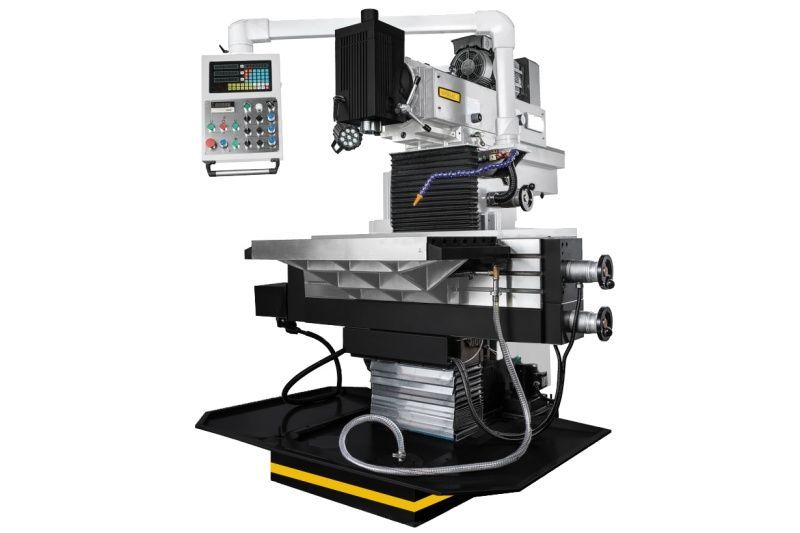

Инструментальный фрезерный станок STALEX WFM 850 Servo
Артикул:
STALEX
4 924 500 ₽
Наличие:
В наличии
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплект поставки
Пульт управления нового образца с УЦИ
Зажимная тяга M16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/?16 мм; ISO 40/?22 мм; ISO 40/ ?27 мм; ISO 40/?32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения
Особенности:
Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ
Комплект поставки
Пульт управления нового образца с УЦИ
Зажимная тяга M16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/?16 мм; ISO 40/?22 мм; ISO 40/ ?27 мм; ISO 40/?32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения
Модель: WFM 850 Servo
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),: 40 – 260/260-2000
Ход пиноли шпинделя: 60 мм
Диапазон наклона головки, влево/вправо: ±90?
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 70-520 мм
Расстояние от оси вертикального шпинделя до стойки: 170-620 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 850x450 мм
Размер вертикального рабочего стола: 1190x250 мм
Перемещение стола по оси Х: 600 мм
Перемещение стола по оси Z: 450 мм
Перемещение стола по оси Y: 450 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 300 кг
Напряжение сети: 380 В
Мощность мотора подач X/Y/Z,: 1,5/1,5/2,3 кВт
Мощность главного двигателя,: 5,5 кВт
Мощность насоса помпы:: 0,4 кВт
Габаритные размеры (ДхШхВ): 1600х1800х2000 мм
Масса: 1700 кг
Конус шпинделя вертикального: ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),: 40 – 260/260-2000
Ход пиноли шпинделя: 60 мм
Диапазон наклона головки, влево/вправо: ±90?
Расстояние от оси горизонтального шпинделя до стола: 120-530 мм
Расстояние от оси вертикального шпинделя до стола: 70-520 мм
Расстояние от оси вертикального шпинделя до стойки: 170-620 мм
Конус шпинделя горизонтального: ISO 40 DIN2080
Размер горизонтального рабочего стола: 850x450 мм
Размер вертикального рабочего стола: 1190x250 мм
Перемещение стола по оси Х: 600 мм
Перемещение стола по оси Z: 450 мм
Перемещение стола по оси Y: 450 мм
Скорость подачи стола по оси Х x Y x Z: 10-1000 мм/мин
Ускоренное перемещение стола: 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6: 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3: 14/63 мм
Максимальная нагрузка на стол: 300 кг
Напряжение сети: 380 В
Мощность мотора подач X/Y/Z,: 1,5/1,5/2,3 кВт
Мощность главного двигателя,: 5,5 кВт
Мощность насоса помпы:: 0,4 кВт
Габаритные размеры (ДхШхВ): 1600х1800х2000 мм
Масса: 1700 кг
| Номер по номенклатуре: | WFM 850 Servo |
