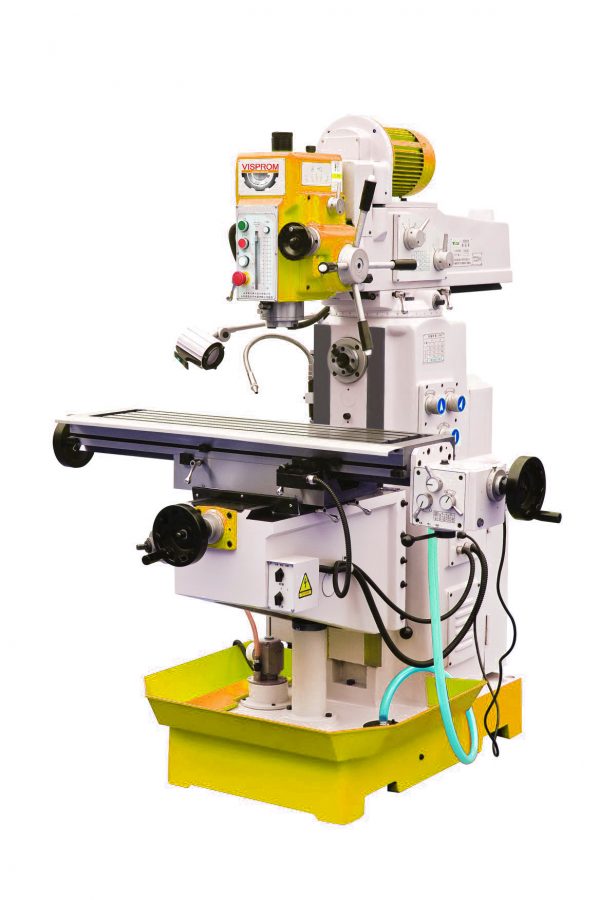

Универсальный фрезерный станок с цифровым измерением VISPROM FVX-125W
Артикул: 22103500
VISPROM
1 947 761 ₽
Нашли дешевле?
Снизим цену!
Снизим цену!
Наличие:
Уточняйте наличие по телефону:
Многофункциональный фрезерный станок FVX-125W VISPROM имеет современное цифровое устройство для измерения перемещения шпинделя относительно рабочего стола для выполнения высокоточной обработки резанием материалов. С его помощью выполняются работы по фрезерованию наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, резьб, сверлению пластмассовых и металлических деталей. Станок FVX-125W подойдет для работ любого типа сложности.
Качественное исполнение и высокая точность достигается при помощи тонкой подачи шпинделя. Благодаря этому сложное производство деталей становится проще.
Широкое применение FVX-125W получил в компаниях по серийному выпуску продукции и ремонту техники, в промышленности и металлообработке.
Отличия устройства от других моделей:
Тех. характеристики
| Характеристика | Значение |
| Максимальный диаметр сверления | 40 мм |
| Максимальный диаметр дисковой фрезы | 125 мм |
| Максимальный диаметр концевой фрезы | 25 мм. |
| Максимальный размер нарезаемой резьбы | М20 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Расстояние между шпинделем и столом | 80-460 мм |
| Расстояние между шпинделем и консолью (вылет шпинделя) | 200-550 мм |
| Диапазон оборотов шпинделя | вертикального 67 – 2 010 об.\мин. |
| горизонтального 40 – 1 300 об.\мин | |
| Скорости горизонтального шпинделя | 40 / 60/ 80 / 110 / 150 / 200 / 270 / 380 / 510 / 680 / 950 / 1300 ( 12 ступеней) |
| Скорости вертикального шпинделя | 67 / 103 / 171 / 210 / 263 / 322 / 420 / 645 / 1070 / 1315 / 1640 / 2010 (12 ступеней) |
| Двигатель подъема/опускания стола | ДА |
| Ход шпинделя | 120 мм. |
| Угол поворота вертикальной головы (право/лево) градусов | 90 |
| Автоматическая продольная подача 9 ст. | 18-310 мм/мин |
| Автоматическая поперечная подача 9 ст. | 18-310 мм/мин |
| Одно деление нониуса – вертикальный ход | 0,25мм |
| Одно деление нониуса – продольный ход | 0,02мм |
| Одно деление нониуса – поперечный ход | 0,02мм |
| Одно деление нониуса – тонкая подача шпинделя | 0,05мм |
| Размер рабочего стола | 1 120 х 260 мм. |
| Скорости автоподачи вертикального шпинделя | 0,1\0,15\0,3 |
| Продольный ход стола | 600 мм. |
| Поперечный ход стола | 300 мм |
| Т-образный паз | 14 мм |
| Количество Т-образных пазов в столе | 3 шт. |
| Расстояние между Т-образными столами | 63 мм. |
| Габаритные размеры основания | 1415 х 845 мм |
| Необходимая глубина фундамента под станок | 400-500 мм |
| Габаритные размеры станка | 1580 х 1450 х 2150 мм |
| Габаритные размеры упаковки | 1600 х 1520 х 2220 мм |
| Мощность двигателей | Двухскоростного вертикального 1,5 (2,2) кВт. |
| горизонтального 2,2 кВт. | |
| Масса нетто (брутто) | 1 350 (1660) кг. |
Комплектация
| Наименование | Кол-во (шт.) |
| Универсальный фрезерный станок с УЦИ | 1 |
| Патрон цанговый + комплект цанг 8шт (4,5,6,8,10,12,14,16мм) | 1 |
| Втулка переходная ISO40/МК4 | 1 |
| Втулка переходная ISO40/МК3 | 1 |
| Втулка переходная ISO40/МК2 | 1 |
| Втулка переходная ISO40/В18 | 1 |
| Патрон сверлильный с ключом В18/1-16 | 1 |
| Оправка горизонтального шпинделя ISO40/22 | 1 |
| Оправка горизонтального шпинделя ISO40/27 | 1 |
| Фрезерный дорн ISO/32 | 1 |
| Тяга зажимная (штревель) М16 | 2 |
| Шестигранный ключ 5мм | 1 |
| Ключ рожковый 21 х 24 | 1 |
| Клин | 1 |
| Инструкция по эксплуатации | 1 |
| Характеристика | Значение |
| Максимальный диаметр сверления | 40 мм |
| Максимальный диаметр дисковой фрезы | 125 мм |
| Максимальный диаметр концевой фрезы | 25 мм. |
| Максимальный размер нарезаемой резьбы | М20 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Расстояние между шпинделем и столом | 80-460 мм |
| Расстояние между шпинделем и консолью (вылет шпинделя) | 200-550 мм |
| Диапазон оборотов шпинделя | вертикального 67 - 2 010 об.\мин. |
| горизонтального 40 - 1 300 об.\мин | |
| Скорости горизонтального шпинделя | 40 / 60/ 80 / 110 / 150 / 200 / 270 / 380 / 510 / 680 / 950 / 1300 ( 12 ступеней) |
| Скорости вертикального шпинделя | 67 / 103 / 171 / 210 / 263 / 322 / 420 / 645 / 1070 / 1315 / 1640 / 2010 (12 ступеней) |
| Двигатель подъема/опускания стола | ДА |
| Ход шпинделя | 120 мм. |
| Угол поворота вертикальной головы (право/лево) градусов | 90 |
| Автоматическая продольная подача 9 ст. | 18-310 мм/мин |
| Автоматическая поперечная подача 9 ст. | 18-310 мм/мин |
| Одно деление нониуса – вертикальный ход | 0,25мм |
| Одно деление нониуса – продольный ход | 0,02мм |
| Одно деление нониуса – поперечный ход | 0,02мм |
| Одно деление нониуса – тонкая подача шпинделя | 0,05мм |
| Размер рабочего стола | 1 120 х 260 мм. |
| Скорости автоподачи вертикального шпинделя | 0,1\0,15\0,3 |
| Продольный ход стола | 600 мм. |
| Поперечный ход стола | 300 мм |
| Т-образный паз | 14 мм |
| Количество Т-образных пазов в столе | 3 шт. |
| Расстояние между Т-образными столами | 63 мм. |
| Габаритные размеры основания | 1415 х 845 мм |
| Необходимая глубина фундамента под станок | 400-500 мм |
| Габаритные размеры станка | 1580 х 1450 х 2150 мм |
| Габаритные размеры упаковки | 1600 х 1520 х 2220 мм |
| Мощность двигателей | Двухскоростного вертикального 1,5 (2,2) кВт. |
| горизонтального 2,2 кВт. | |
| Масса нетто (брутто) | 1 350 (1660) кг. |
| Бренд: | VISPROM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Артикул: | 22103500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики: |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Комплектация: |
|
| Наименование | Кол-во (шт.) |
| Универсальный фрезерный станок с УЦИ | 1 |
| Патрон цанговый + комплект цанг 8шт (4,5,6,8,10,12,14,16мм) | 1 |
| Втулка переходная ISO40/МК4 | 1 |
| Втулка переходная ISO40/МК3 | 1 |
| Втулка переходная ISO40/МК2 | 1 |
| Втулка переходная ISO40/В18 | 1 |
| Патрон сверлильный с ключом В18/1-16 | 1 |
| Оправка горизонтального шпинделя ISO40/22 | 1 |
| Оправка горизонтального шпинделя ISO40/27 | 1 |
| Фрезерный дорн ISO/32 | 1 |
| Тяга зажимная (штревель) М16 | 2 |
| Шестигранный ключ 5мм | 1 |
| Ключ рожковый 21 х 24 | 1 |
| Клин | 1 |
| Инструкция по эксплуатации | 1 |
