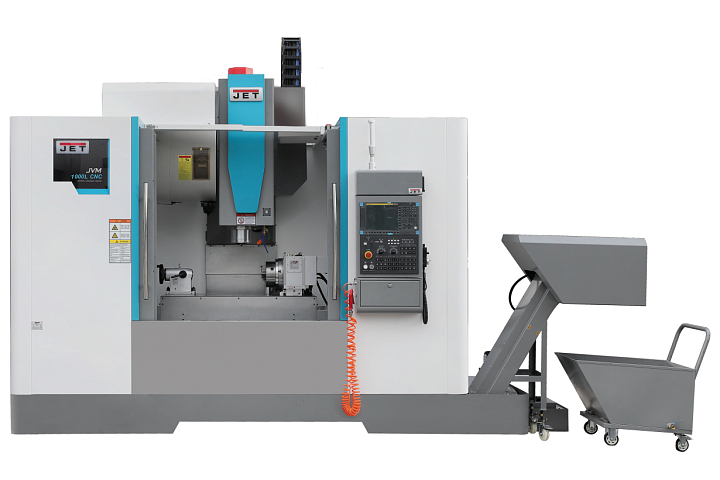

Фрезерный обрабатывающий центр с ЧПУ JVM-1000LA Fanuc
Артикул: 50000974T
JET
Цена по запросу
Наличие:
Уточняйте наличие по телефону:
Описание
| Модель с ЧПУ Fanuc 0i | JVM-1000LA |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Макс. нагрузка на стол | 800 кг |
| Расстояние шпиндель-стол | 150-670 мм |
| Расстояние шпиндель-стойка | 550 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х520х520 мм |
| Направляющие/ширина X,Y,Z | качения/35 тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы | 40х12 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 12000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø78-120/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость перемещений X/Y/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Объём бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность мотора шпинделя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2300х2700 мм |
| Масса | 5500 кг |
- Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30). Дополнительные линейные направляющие качения по осям X, Y. Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент с помпами высокого давления. Возможность заказа станка с повышенными оборотами шпинделя, с 4-й и 5-й осью (поворотными столами). Можно оснастить станки прямым приводом, направляющими скольжения, 2-х скоростным редуктором ZF-Duoplan Gearbox (Германия) для увеличения крутящего момента. Готовы к заказу комплектации с α-моторами для максимально точного и быстрого перемещения.
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
- Шпиндель KENTURN (Тайвань).
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Высокоскоростные инструментальные магазины OKADA (Тайвань), пневматические и гидравлические поворотные столы тайваньских производителей.
- Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей.
| Тип станка | Металл |
| Модель с ЧПУ Fanuc 0i | JVM-1000LA |
|---|---|
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Макс. нагрузка на стол | 800 кг |
| Расстояние шпиндель-стол | 150-670 мм |
| Расстояние шпиндель-стойка | 550 мм |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х520х520 мм |
| Направляющие/ширина X,Y,Z | качения/35 тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы | 40х12 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 12000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø78-120/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость перемещений X/Y/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Объём бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность мотора шпинделя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2300х2700 мм |
| Масса | 5500 кг |
- Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30). Дополнительные линейные направляющие качения по осям X, Y. Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент с помпами высокого давления. Возможность заказа станка с повышенными оборотами шпинделя, с 4-й и 5-й осью (поворотными столами). Можно оснастить станки прямым приводом, направляющими скольжения, 2-х скоростным редуктором ZF-Duoplan Gearbox (Германия) для увеличения крутящего момента. Готовы к заказу комплектации с α-моторами для максимально точного и быстрого перемещения.
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
- Шпиндель KENTURN (Тайвань).
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Высокоскоростные инструментальные магазины OKADA (Тайвань), пневматические и гидравлические поворотные столы тайваньских производителей.
- Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей.
- Система ЧПУ Fanuc 0i MF-Plus (5)
- Мощность мотора шпинделя 11/15кВт
- Обороты шпинделя 12000 об/мин
- Прямой привод
- Конус шпинделя BT40
- Инструментальный магазин на 24 инструмента
- Автоматический стружечный конвейер
- Тележка для стружки
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Cистема подачи СОЖ через инструмент 30бар
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры либо анкера
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
