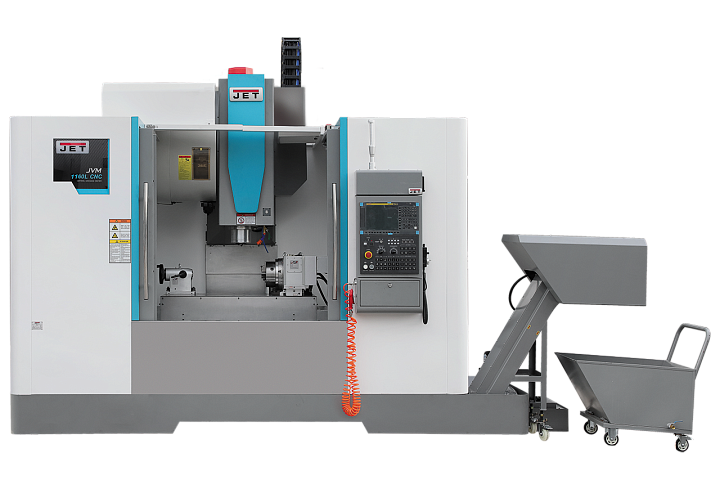

Фрезерный обрабатывающий центр с ЧПУ JVM-1160L

• Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30).

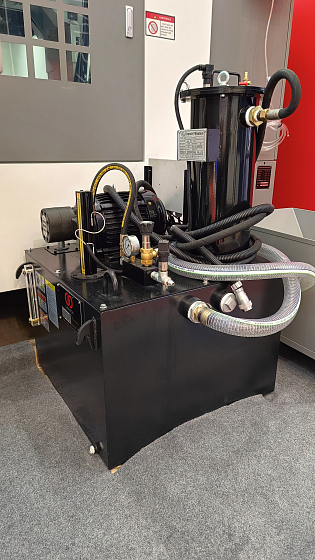

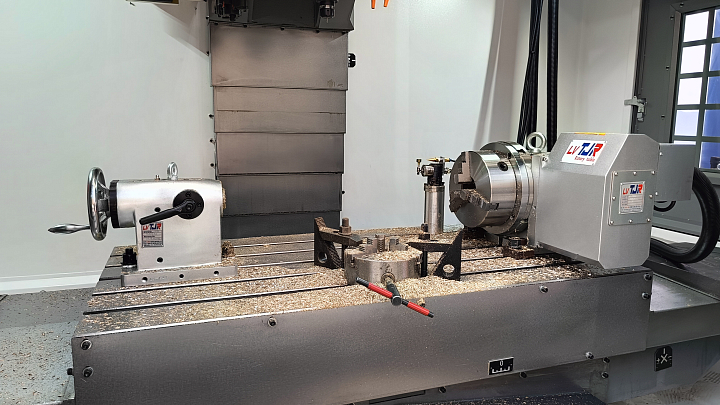

• Широкий выбор различных систем охлаждения, в том числе подача СОЖ через инструмент с помпами высокого давления. Возможность заказа обрабатывающего центра с повышенными оборотами шпинделя, с 4-й и 5-й осью (поворотными столами). Можно оснастить обрабатывающие центры прямым приводом, направляющими скольжения, 2-х скоростным редуктором ZF-Duoplan Gearbox (Германия) для увеличения крутящего момента. Готовы к заказу комплектации с α-моторами для максимально точного и быстрого перемещения.
• Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).

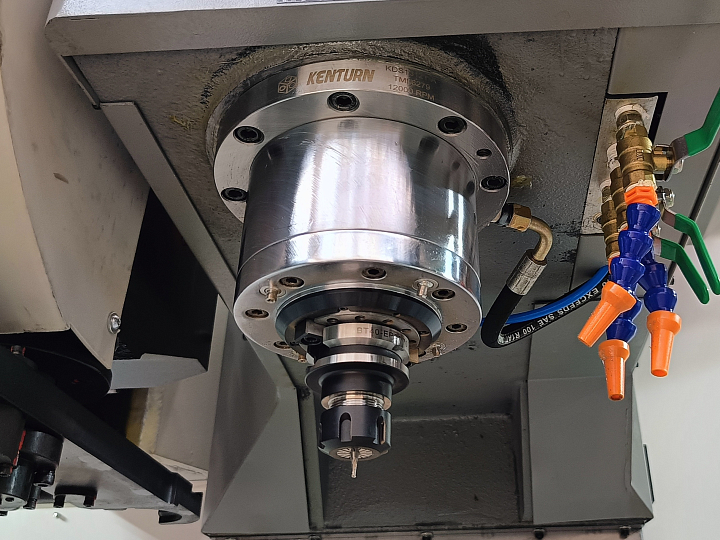

• Шпиндель KENTURN (Тайвань).
• Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
• Высокоскоростные инструментальные магазины OKADA (Тайвань), пневматические и гидравлические поворотные столы тайваньских производителей.
• Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
• Возможность опционально установить системы контроля инструмента и деталей

Модель с ЧПУ Fanuc 0i		JVM-1160L
Рабочая зона
Размеры стола XxY	мм	1200х600
Т-образные пазы, размер/кол-во/расстояние	мм/шт/мм	18/5/100
Макс. нагрузка на стол	кг	800
Расстояние шпиндель-стол	мм	120-720
Расстояние шпиндель-стойка	мм	650
Ø поворотного стола	мм	250
Перемещения
Макс. перемещения X/Y/Z	мм	1100х600х600
Направляющие/ширина X,Y,Z	тип/мм	качения/45
Ø ШВП X/Y/Zх шаг резьбы, класс точности	мм	40х12, P3
Шпиндель
Частота вращения шпинделя	об/мин	12000
Конус шпинделя	тип	BT40
Инструмент
Инструментальный магазин	тип	горизонтальный (рука)
Кол-во позиций инструментального магазина	шт	24
Макс. масса инструмента	кг	8
Макс. размеры инструмента, Ø/длина	мм	Ø78-120/300
Время смены инструмента	сек	2
Точность
Точность позиционирования	мм	±0,005
Повторяемость X/Y/Z	мм	≤0,008/0,005/0,005
Скорость
Максимальная скорость перемещений X/Y/Z	м/мин	30
СОЖ
Объем бака СОЖ	л	220
Мощность мотора системы подачи СОЖ	кВт	0,96
Давление СОЖ	бар	3-4; 30
Объем бака смазки	л	2
Мощность
Мощность мотора шпинделя	кВт	11/15
Крутящий момент на шпинделе	Нм	45-92
Макс. крутящий момент на шпинделе	Нм	70-150
Мощность мотора по осям X/Y/Z	кВт	3
Крутящий момент по осям X/Y/Z	Нм	20
Макс. крутящий момент по осям X/Y/Z	Нм	45
Габариты
Габаритные размеры ДхШхВ (с конвейером)	мм	4715х2430х2600
Масса нетто/брутто	кг	6500

Стандартная комплектация:

• Система ЧПУ Fanuc 0i MF(5)

• Мощность мотора шпинделя 11/15кВт

• Обороты шпинделя от 8000 об/мин

• Конус шпинделя BT40

• Инструментальный магазин на 24 инструмента

• Автоматический стружечный конвейер

• Тележка для стружки

• Кондиционер электрошкафа

• Магнитный мультирежимный маховик ручного управления перемещениями

• Система подачи СОЖ

• Пистолет для ручной подачи сжатого воздуха

• Система централизованной смазки

• Лампа освещения рабочей зоны

• Кабинетная защита

• Подвижный пульт управления

• Сигнальный фонарь указания режимов работы

• Ящик с инструментом для технического обслуживания

• Регулируемые установочные опоры либо анкера

• Упаковочный лист

• Протокол проверки точности

• Руководство по эксплуатации
