Серия JVM
JET
Цена по запросу
Наличие:
Уточняйте наличие по телефону:
Описание
* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.
-
Серия JVM-600LS CNC / JVM-600L/LA CNC
-
Серия JVM-800LS CNC / JVM-800LA CNC
-
Серия JVM-850RS / 850RF CNC
-
Серия JVM-1000LS CNC / JVM-1000LA CNC
-
Серия JVM-1070LS CNC / JVM-1070L CNC
-
Серия JVM-1160LS CNC / JVM-1160L CNC
-
Серия JVM-1180LS CNC / JVM-1180L CNC
-
Серия JVM-1370LS CNC / JVM-1370L CNC
-
Серия JVM-1580LS CNC / JVM-1580L CNC
-
Серия JVM-1690LS CNC / JVM-1690L CNC
-
Серия JVM-1890LS CNC / JVM-1890L CNC

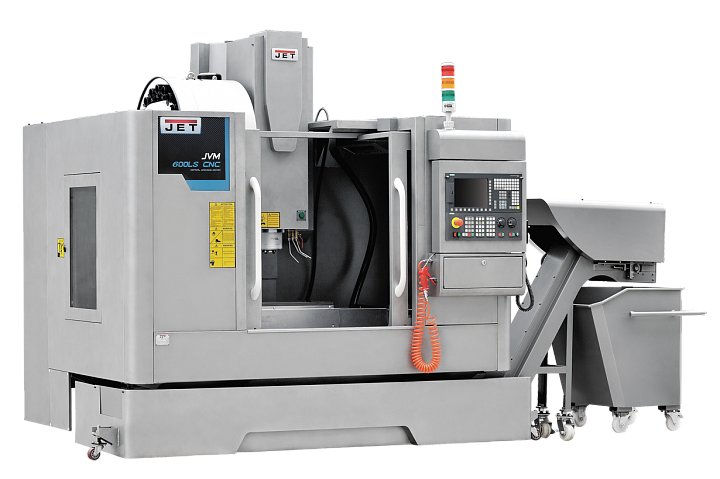

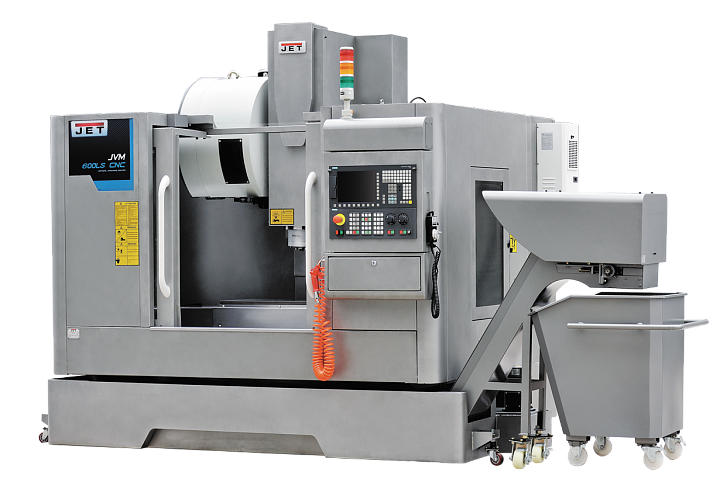

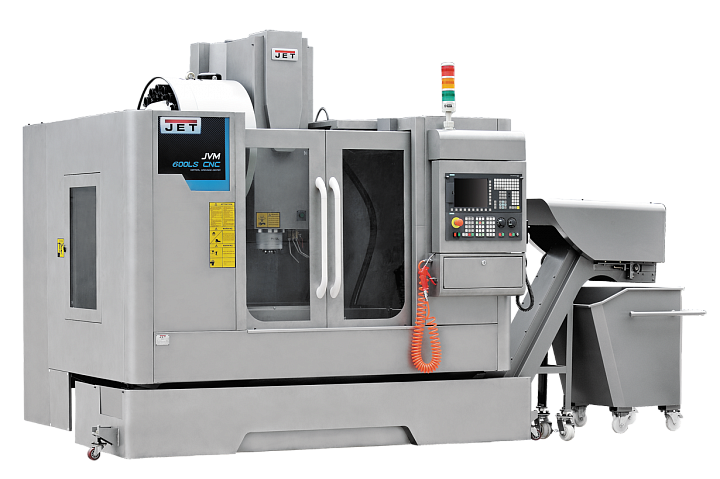

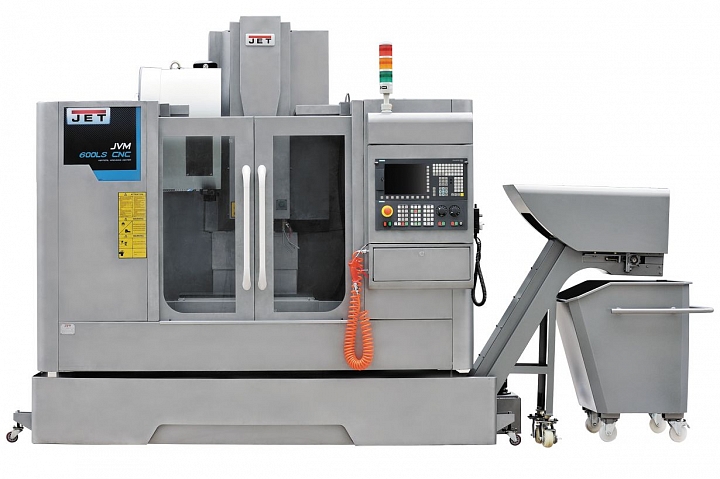

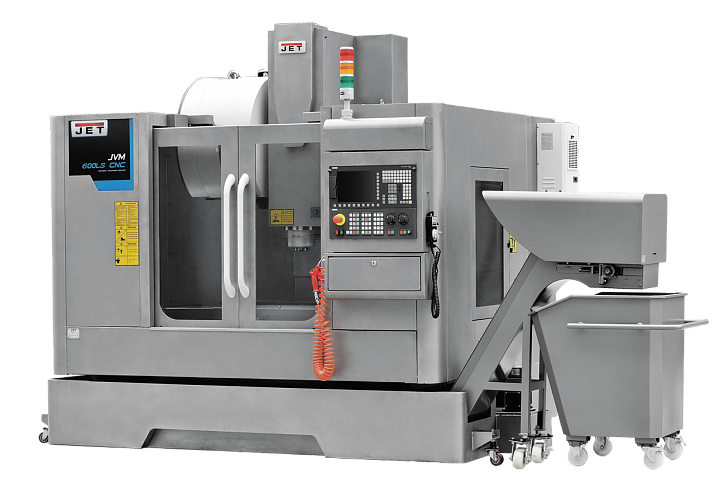

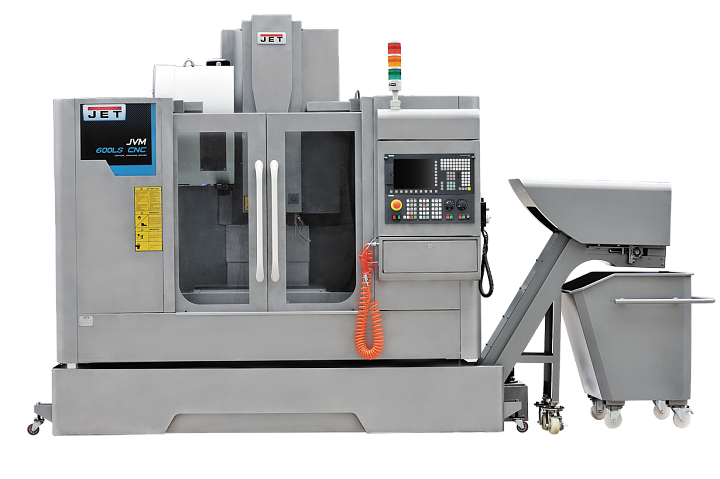

Серия JVM-600LS CNC / JVM-600L/LA CNC

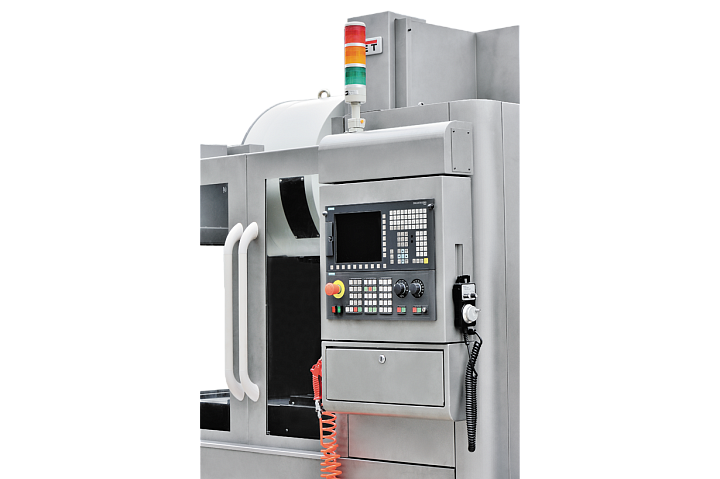

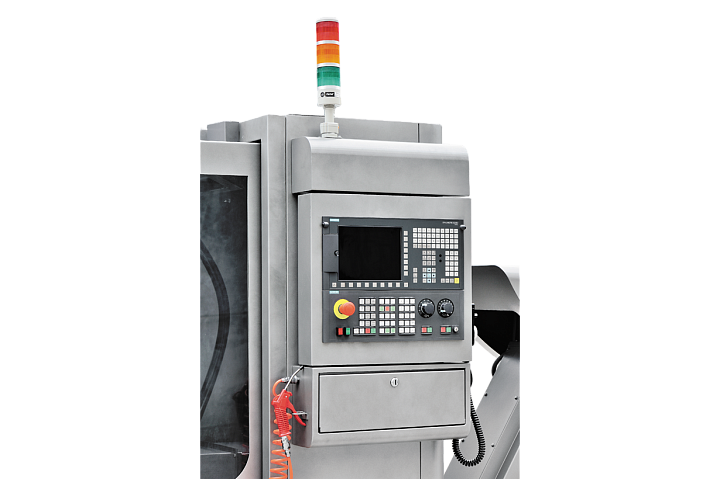

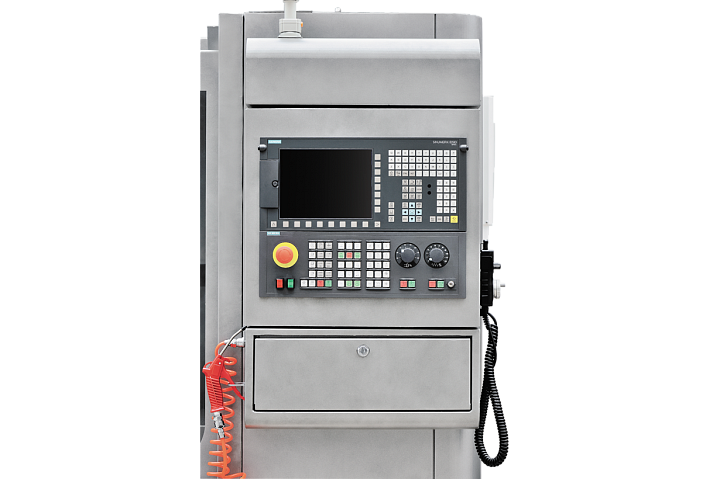

| Модель с ЧПУ Siemens 828D | JVM-600LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-600L/LA CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 750x400 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/3/110 мм/шт/мм |
| Расстояние торец шпинделя-стол | 90-590 мм |
| Расстояние ось шпинделя-колонна | 484 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 600x430x500 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |

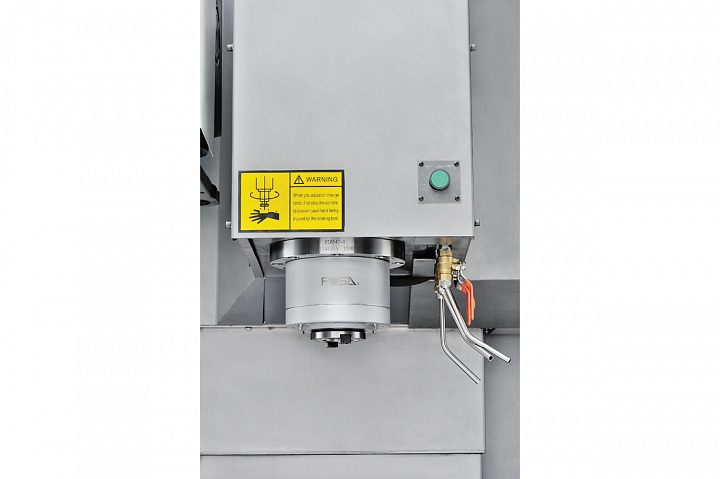

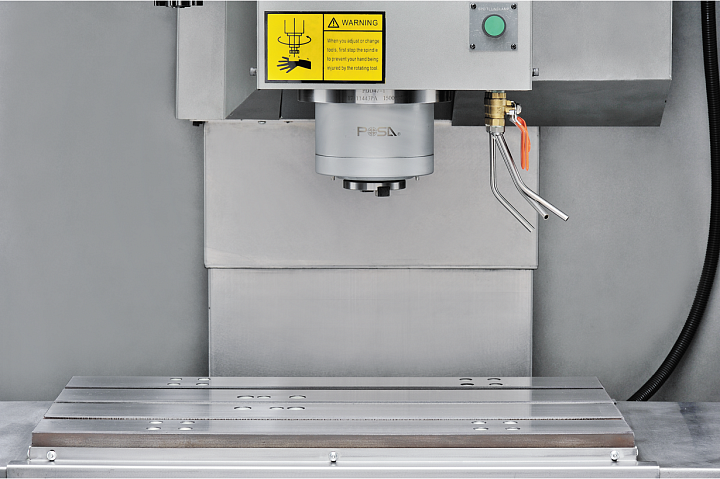

| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |

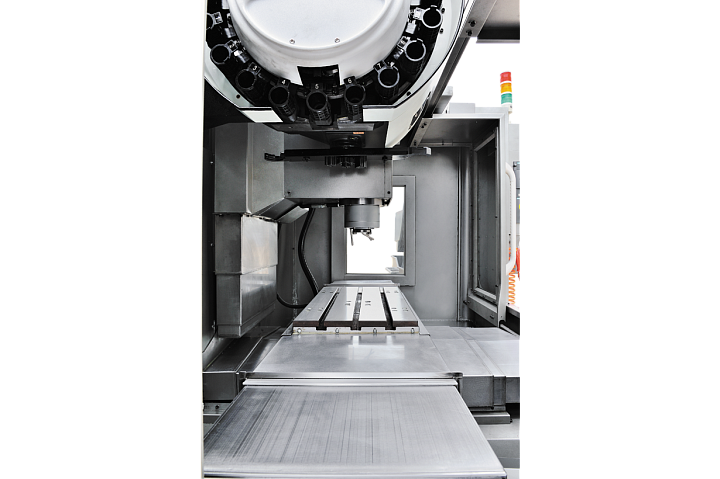

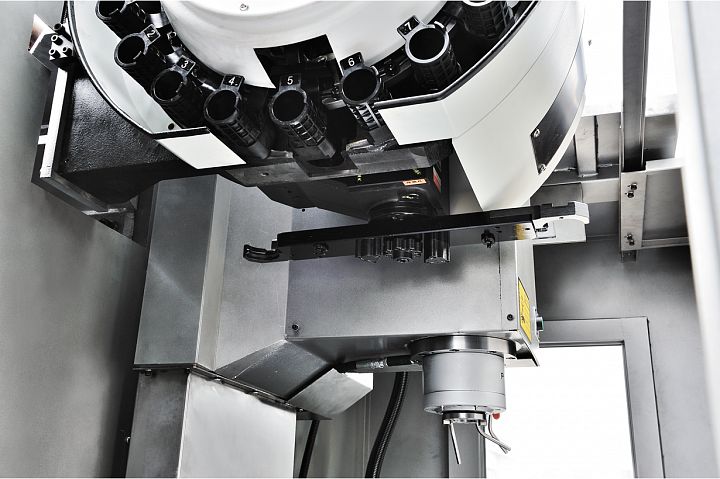

| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 20 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |

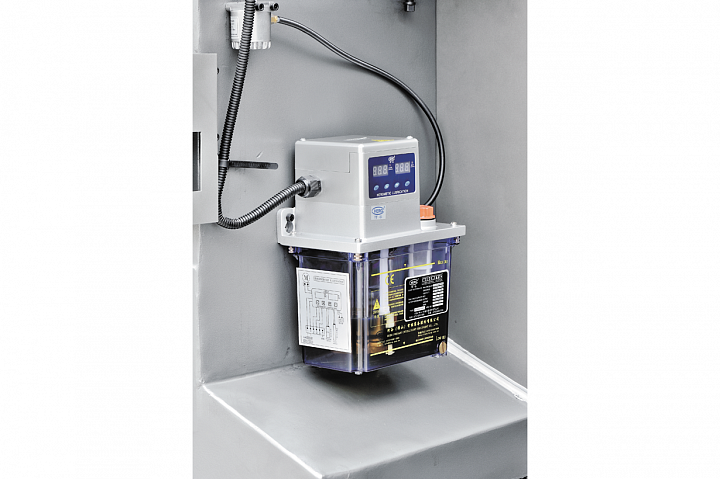

| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 7,5/11 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 3550х2100х2400 мм |
| Масса нетто/брутто | 3900 кг |
Серия JVM-800LS CNC / JVM-800LA CNC
| Модель с ЧПУ Siemens 828D | JVM-800LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-800LA CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 930х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 145-675 мм |
| Расстояние ось шпинделя-колонна | 550 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 800х530х530 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 3750х2300х2700 мм |
| Масса нетто/брутто | 5000/5750 кг |
JVM-850RS / 850RF CNC
| Модель с ЧПУ Siemens 828D | JVM-850RS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-850RF CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1000x550 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/90 мм/шт/мм |
| Расстояние торец шпинделя-стол | 120-670 мм |
| Расстояние ось шпинделя-колонна | 595 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 800x550x500 мм |
| Направляющие | роликовые качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х16 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 10000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø78-120/300 мм |
| Время смены инструмента | 1,8 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 7,5/11 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4020х2290х2890 мм |
| Масса нетто/брутто | 5500 кг |
Серия JVM-1000LS CNC / JVM-1000LA CNC
| Модель с ЧПУ Siemens 828D | JVM-1000LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1000LA CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 145-675 мм |
| Расстояние ось шпинделя-колонна | 550 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х530х530 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2300х2700 мм |
| Масса нетто/брутто | 5500/6065 кг |
Серия JVM-1070LS CNC / JVM-1070L CNC
| Модель с ЧПУ Siemens 828D | JVM-1070LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1070L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х700 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 155-805 мм |
| Расстояние ось шпинделя-колонна | 680 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х700х650 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2655х2900 мм |
| Масса нетто/брутто | 6000 кг |
Серия JVM-1160LS CNC / JVM-1160L CNC
| Модель с ЧПУ Siemens 828D | JVM-1160LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1160L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1250х600 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 120-720 мм |
| Расстояние ось шпинделя-колонна | 640 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1100х600х600 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4600х2500х2800 мм |
| Масса нетто/брутто | 6400 кг |
Серия JVM-1180LS CNC / JVM-1180L CNC
| Модель с ЧПУ Siemens 828D | JVM-1180LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1180L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1250x800 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/7/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 150-950 мм |
| Расстояние ось шпинделя-колонна | 870 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1100x800x800 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 8000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø80-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 17,5(S) кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4600х2800х3200 мм |
| Масса нетто/брутто | 8835 кг |
Серия JVM-1370LS CNC / JVM-1370L CNC
| Модель с ЧПУ Siemens 828D | JVM-1370LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1370L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1500х700 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/135 мм/шт/мм |
| Расстояние торец шпинделя-стол | 170-920 мм |
| Расстояние ось шпинделя-колонна | 740 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1300х700х750 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 50х10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø105/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 20; 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15; 15/18,5 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5040х2900х3370 мм |
| Масса нетто/брутто | 12000 кг |
Серия JVM-1580LS CNC / JVM-1580L CNC
| Модель с ЧПУ Siemens 828D | JVM-1580LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1580L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1700х800 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/135 мм/шт/мм |
| Расстояние торец шпинделя-стол | 170-870 мм |
| Расстояние ось шпинделя-колонна | 800 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1500х800х700 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 45х10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 15 кг |
| Макс. размеры инструмента, Ø/длина | Ø105-220/350 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | от 20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 15/18,5 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5486х3110х3059 мм |
| Масса нетто/брутто | 14000 кг |
Серия JVM-1690LS CNC / JVM-1690L CNC
| Модель с ЧПУ Siemens 828D | JVM-1690LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1690L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1800х900 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/160 мм/шт/мм |
| Расстояние торец шпинделя-стол | 220-1020 мм |
| Расстояние ось шпинделя-колонна | 1010 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1600х900х800 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 50x10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 15 кг |
| Макс. размеры инструмента, Ø/длина | Ø105-220/350 мм |
| Время смены инструмента | 3 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | от 20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5/22 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5800х4200х3500 мм |
| Масса нетто/брутто | 15000 кг |
Серия JVM-1890LS CNC / JVM-1890L CNC
| Модель с ЧПУ Siemens 828D | JVM-1890LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1890L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 2000х900 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/165 мм/шт/мм |
| Расстояние торец шпинделя-стол | 180-880 мм |
| Расстояние ось шпинделя-колонна | 1000 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1800х900х700 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 50x10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 15 кг |
| Макс. размеры инструмента, Ø/длина | Ø105-220/350 мм |
| Время смены инструмента | 3 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | от 20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5/22 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 6000х4200х3200 мм |
| Масса нетто/брутто | 16000 кг |
Стандартная комплектация:
- Система ЧПУ Fanuc 0i MF
- Мощность мотора шпинделя до 22 кВт
- Обороты шпинделя от 6000 об/мин
- Конус шпинделя до BT50
- Грузоподъемность столов до 3000кг
- Инструментальный магазин на 24 инструмента

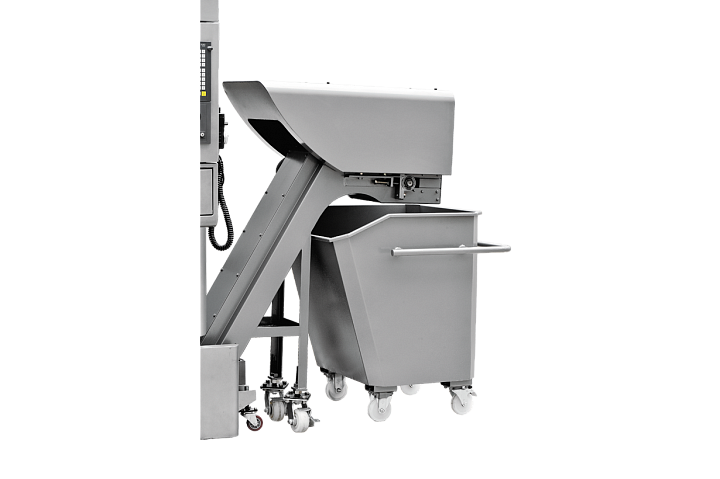

- Автоматический стружечный конвейер
- Тележка для стружки

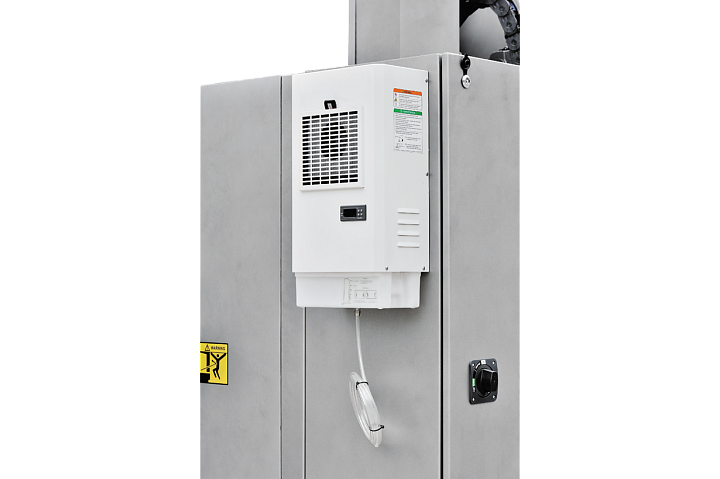

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Siemens 828D
- Конус шпинделя BT50, HSK и др.
- Обороты шпинделя до 15000 об/мин
- Система подачи СОЖ вокруг шпинделя
- Система подачи СОЖ через шпиндель/инструмент 3-4 бар
- Система подачи СОЖ через шпиндель/инструмент 30 бар
- Система масляного охлаждения шпинделя
- Прямой привод мотор-шпиндель
- Инструментальный магазин на 30 инструментов
- Станки без инструментального магазина и стружечного конвейера
- Макс. скорость подачи до 48 м/мин
- 4-я/5-я ось (поворотный/поворотно-наклонный стол)
- Двухскоростной редуктор ZF-Duoplan Gearbox
- Маслоотделитель
- Системы контроля Renishaw/Hexagon
- Shop Mill для системы с ЧПУ Siemens
- Направляющие скольжения/качения
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:

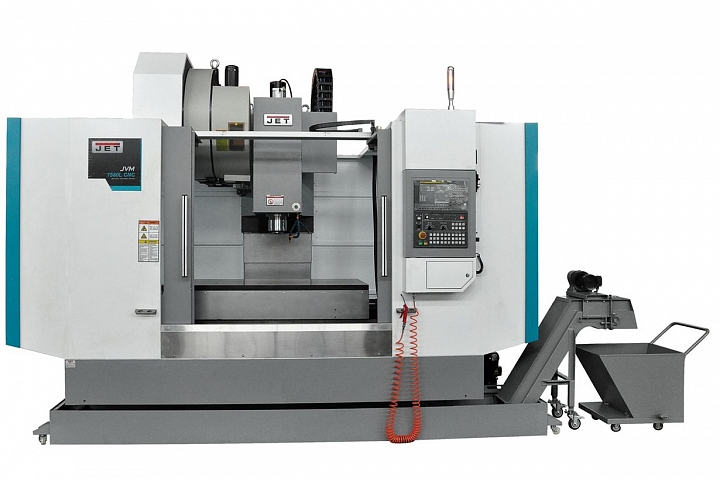

- Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2 000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30).
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
- Шпиндели POSA и KENTURN (Тайвань).
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей.
- Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
| Тип станка | Металл |
* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.
Серия JVM-600LS CNC / JVM-600L/LA CNC
| Модель с ЧПУ Siemens 828D | JVM-600LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-600L/LA CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 750x400 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/3/110 мм/шт/мм |
| Расстояние торец шпинделя-стол | 90-590 мм |
| Расстояние ось шпинделя-колонна | 484 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 600x430x500 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 20 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 7,5/11 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 3550х2100х2400 мм |
| Масса нетто/брутто | 3900 кг |
Серия JVM-800LS CNC / JVM-800LA CNC
| Модель с ЧПУ Siemens 828D | JVM-800LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-800LA CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 930х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 145-675 мм |
| Расстояние ось шпинделя-колонна | 550 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 800х530х530 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 3750х2300х2700 мм |
| Масса нетто/брутто | 5000/5750 кг |
JVM-850RS / 850RF CNC
| Модель с ЧПУ Siemens 828D | JVM-850RS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-850RF CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1000x550 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/90 мм/шт/мм |
| Расстояние торец шпинделя-стол | 120-670 мм |
| Расстояние ось шпинделя-колонна | 595 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 800x550x500 мм |
| Направляющие | роликовые качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х16 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 10000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø78-120/300 мм |
| Время смены инструмента | 1,8 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 7,5/11 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4020х2290х2890 мм |
| Масса нетто/брутто | 5500 кг |
Серия JVM-1000LS CNC / JVM-1000LA CNC
| Модель с ЧПУ Siemens 828D | JVM-1000LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1000LA CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х510 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 145-675 мм |
| Расстояние ось шпинделя-колонна | 550 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х530х530 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2300х2700 мм |
| Масса нетто/брутто | 5500/6065 кг |
Серия JVM-1070LS CNC / JVM-1070L CNC
| Модель с ЧПУ Siemens 828D | JVM-1070LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1070L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1130х700 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 155-805 мм |
| Расстояние ось шпинделя-колонна | 680 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1000х700х650 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4300х2655х2900 мм |
| Масса нетто/брутто | 6000 кг |
Серия JVM-1160LS CNC / JVM-1160L CNC
| Модель с ЧПУ Siemens 828D | JVM-1160LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1160L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1250х600 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/5/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 120-720 мм |
| Расстояние ось шпинделя-колонна | 640 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1100х600х600 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø76-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 150 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4600х2500х2800 мм |
| Масса нетто/брутто | 6400 кг |
Серия JVM-1180LS CNC / JVM-1180L CNC
| Модель с ЧПУ Siemens 828D | JVM-1180LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1180L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1250x800 мм |
| Т-образные пазы, размер/кол-во/расстояние | 18/7/100 мм/шт/мм |
| Расстояние торец шпинделя-стол | 150-950 мм |
| Расстояние ось шпинделя-колонна | 870 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1100x800x800 мм |
| Направляющие | качения тип |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 40х12, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 8000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø80-150/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 17,5(S) кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4600х2800х3200 мм |
| Масса нетто/брутто | 8835 кг |
Серия JVM-1370LS CNC / JVM-1370L CNC
| Модель с ЧПУ Siemens 828D | JVM-1370LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1370L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1500х700 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/135 мм/шт/мм |
| Расстояние торец шпинделя-стол | 170-920 мм |
| Расстояние ось шпинделя-колонна | 740 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1300х700х750 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 50х10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT40 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 8 кг |
| Макс. размеры инструмента, Ø/длина | Ø105/300 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | 20; 24; 30; 36; 48 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 11/15; 15/18,5 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5040х2900х3370 мм |
| Масса нетто/брутто | 12000 кг |
Серия JVM-1580LS CNC / JVM-1580L CNC
| Модель с ЧПУ Siemens 828D | JVM-1580LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1580L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1700х800 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/135 мм/шт/мм |
| Расстояние торец шпинделя-стол | 170-870 мм |
| Расстояние ось шпинделя-колонна | 800 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1500х800х700 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 45х10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 15 кг |
| Макс. размеры инструмента, Ø/длина | Ø105-220/350 мм |
| Время смены инструмента | 2 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | от 20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 15/18,5 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5486х3110х3059 мм |
| Масса нетто/брутто | 14000 кг |
Серия JVM-1690LS CNC / JVM-1690L CNC
| Модель с ЧПУ Siemens 828D | JVM-1690LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1690L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 1800х900 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/160 мм/шт/мм |
| Расстояние торец шпинделя-стол | 220-1020 мм |
| Расстояние ось шпинделя-колонна | 1010 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1600х900х800 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 50x10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 15 кг |
| Макс. размеры инструмента, Ø/длина | Ø105-220/350 мм |
| Время смены инструмента | 3 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | от 20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5/22 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5800х4200х3500 мм |
| Масса нетто/брутто | 15000 кг |
Серия JVM-1890LS CNC / JVM-1890L CNC
| Модель с ЧПУ Siemens 828D | JVM-1890LS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JVM-1890L CNC |
| РАБОЧАЯ ЗОНА: | |
| Размеры стола XxY | 2000х900 мм |
| Т-образные пазы, размер/кол-во/расстояние | 22/5/165 мм/шт/мм |
| Расстояние торец шпинделя-стол | 180-880 мм |
| Расстояние ось шпинделя-колонна | 1000 мм |
| ПОВОРОТНЫЙ СТОЛ (ОПЦИЯ): | |
| Ø поворотного стола | от 250 мм |
| Мощность мотора поворотного стола | от 1,2 кВт |
| Макс. частота вращения стола | от 44,4 об/мин |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещения X/Y/Z | 1800х900х700 мм |
| Направляющие | качения/скольжения тип/мм |
| Ø ШВП X/Y/Zх шаг резьбы, класс точности | 50x10, 3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000-15000 об/мин |
| Конус шпинделя | BT50 тип |
| ИНСТРУМЕНТ: | |
| Инструментальный магазин | горизонтальный (рука) тип |
| Кол-во позиций инструментального магазина | 24; 30 шт |
| Макс. масса инструмента | 15 кг |
| Макс. размеры инструмента, Ø/длина | Ø105-220/350 мм |
| Время смены инструмента | 3 сек |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Y/Z | от 20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 200 л |
| Мощность мотора системы подачи СОЖ | 0,96 кВт |
| Давление СОЖ | 3-4; 30 бар |
| Обьем бака смазки | 2 л |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5/22 кВт |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 6000х4200х3200 мм |
| Масса нетто/брутто | 16000 кг |
Стандартная комплектация:
- Система ЧПУ Fanuc 0i MF
- Мощность мотора шпинделя до 22 кВт
- Обороты шпинделя от 6000 об/мин
- Конус шпинделя до BT50
- Грузоподъемность столов до 3000кг
- Инструментальный магазин на 24 инструмента
- Автоматический стружечный конвейер
- Тележка для стружки

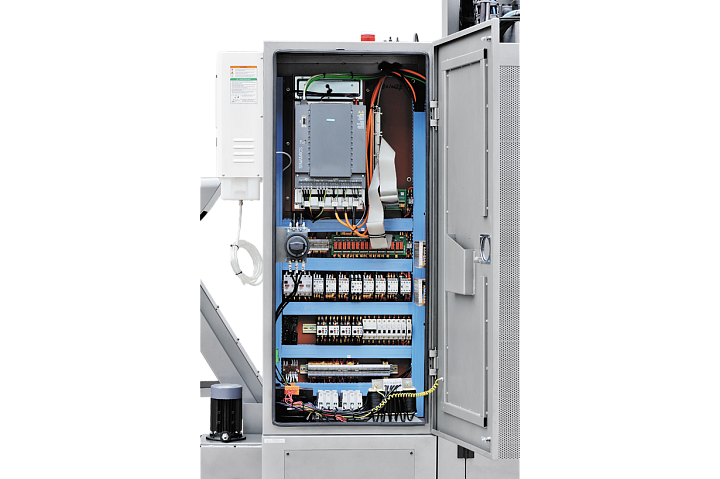

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Siemens 828D
- Конус шпинделя BT50, HSK и др.
- Обороты шпинделя до 15000 об/мин
- Система подачи СОЖ вокруг шпинделя
- Система подачи СОЖ через шпиндель/инструмент 3-4 бар
- Система подачи СОЖ через шпиндель/инструмент 30 бар
- Система масляного охлаждения шпинделя
- Прямой привод мотор-шпиндель
- Инструментальный магазин на 30 инструментов
- Станки без инструментального магазина и стружечного конвейера
- Макс. скорость подачи до 48 м/мин
- 4-я/5-я ось (поворотный/поворотно-наклонный стол)
- Двухскоростной редуктор ZF-Duoplan Gearbox
- Маслоотделитель
- Системы контроля Renishaw/Hexagon
- Shop Mill для системы с ЧПУ Siemens
- Направляющие скольжения/качения
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Современные вертикальные фрезерные обрабатывающие центры с ЧПУ серии JVM всех размеров, начиная от самых маленьких JVM-360LS (со столом 700*260 мм и перемещениями по осям X/Y/Z 360/200/450 мм) и до самых больших JVM-1890LS (со столом 2 000*900 мм и перемещениями по осям X/Y/Z 1900/800/700 мм) отличаются проверенными и надежными комплектующими, качественной сборкой и привлекательным дизайном. Они могут выполнять несколько операций механической обработки (фрезерование, сверление, растачивание, зенкерование, нарезание резьбы и др.). Автоматическая смена режущего инструмента обеспечивается магазином на несколько инструментов (12/24/30).
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония).
- Шпиндели POSA и KENTURN (Тайвань).
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Высокоскоростные инструментальные магазины, пневматические и гидравлические поворотные столы - тайваньских и европейских производителей.
- Станины, колонны и столы выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
