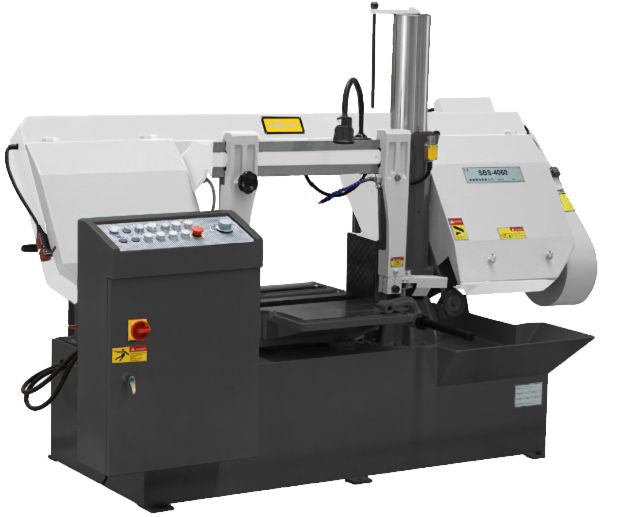

Модель Stalex SBS-4070 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 700x400 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
- набор инструментов с ящиком для инструментов
- механический рольганг длиной 1 м
Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- 5 скоростей вращения полотна
- Подсветка зоны резания
Ленточное полотно: Движение ленты осуществляется в 5ти режимах (26, 35, 53, 71 и 89 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- Изменяемое расстояние направляющих по салазкам
|
Stalex SBS-4070
|
Мощность двигателя
|
4 кВт (3-х фазный)
|
Мощность привода гидравлической станции
|
0,75 кВт
|
Мощность мотора помпы СОЖ
|
0,06 кВт
|
Вращение пилы
|
90 градусов
|
Привод
|
клиноременной
|
Скорость резания
|
26, 35, 53, 71 и 89 м/мин
|
Рабочая зона
|
+90°
|
|
400
|
|
700 х 400
|
Габариты ленточного полотна
|
41х1,3х5080 мм
|
Натяжение полотна
|
механическое
|
Размер упаковки
|
2760х1380х1810 мм
|
Размер станка в собранном виде
|
2750х2200х1750 мм
|
Масса нетто/брутто
|
1810/1930 кг.
|
Страна производитель
|
Китай
|
Гарантия
|
12 месяцев
|
