На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
Стандартная комплектация для Stalex BS-315GD:
Поворотный стол с возможность поворота -45°…0°…+45°…+60º
Подвижная направляющая + «зубчатые» блоки с твердосплавными пластинками
Перепускной клапан плавная регулировка опускания пильной рамы
Тиски механические с ручным зажимом
Скорость вращения пилы, фиксированная 40, 80 м/мин
Ручное натяжение ленты
Мерный упор 500 мм
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42
Основные элементы cтанка Stalex BS-315GD:
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Тиски механические с ручным зажимом
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
|
|
Дополнительный прижим для пакетной резки для BS-315G (D) Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|||
|
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы. |
|||
|
|
Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение. |
|||
|
|
Панель управления |
|||
|
|
Мерный упор 500 мм
|
|||
|
|
Жёсткая литая рама станка гасит вибрации |
|||
|
|
Помпа для подачи СОЖ |
|||
|
|
Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания. |
|||
|
|
Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
|
|||
|
|
Лампа освещения в стандартной комплектации |
|||
|
|
Механическое натяжение полотна |
|||
|
|
Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60º по шкале. |
|||
|
|
Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима) Главный двигатель: 0,75/1,1 кВт. (3-х фазный)
|
|||
|
|
В стандартной комплектации – лоток для приёма коротких заготовок.
|
|
|

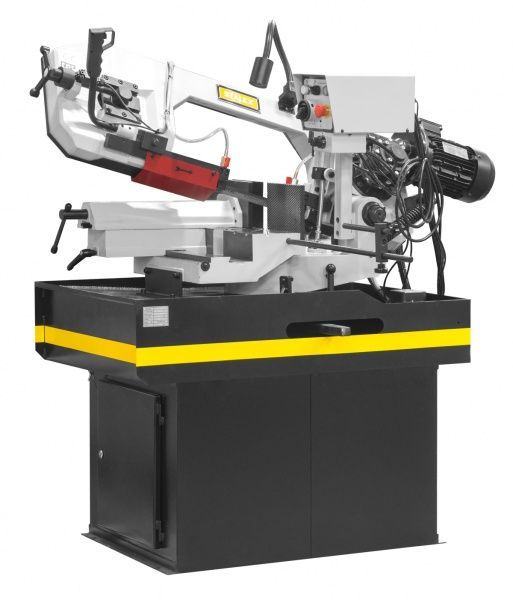

Stalex BS-315GD |
|||
|
Артикул |
388122/GD |
|||
|
Мощность двигателя |
0,75/1,1 кВт. (3-х фазный) |
|||
|
Привод |
зубчатый |
|||
|
Скорость резания |
40 – 80 м/мин |
|||
|
Рабочая зона |
+90° |
-45° |
+45° |
+60° |
|
|
255 |
230 |
230 |
150 |
|
|
315x190 |
210х190 |
210х190 |
130х150 |
|
Угол разворота рамы |
|
|||
|
Размер полотна |
27х0,9х2825 мм |
|||
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
|
Зажим заготовки |
ручной |
|||
|
Высота от пола до основания тисков |
960 мм |
|||
|
Размер упаковки |
1630х870х970 мм - пила |
|||
|
720х560х600 мм - стойка |
||||
|
Масса нетто/брутто |
350/390 кг. |
|||
|
Производство |
Китай |
|||
|
Гарантия |
1 год |
|||
