Станок ленточнопильный Stalex
                    BSМ-170GV

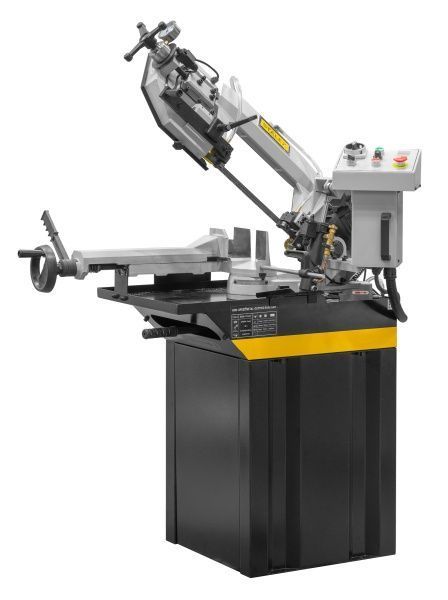

Станок ленточнопильный Stalex BSМ-170GV

Артикул: 102609
STALEX
STALEX
Цена по запросу
Наличие:
Уточняйте наличие по телефону:
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.
Станок Stalex BSM-170GV позволяет делать распилы заготовок диаметром до 170мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Основные элементы cтанка Stalex BSM-170GV:
  • Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
  • Литая чугунная рама гарантирует жесткость станка и гасит вибрации
  • Опускание рамы осуществляется под собственным весом
  • Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
  • Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
  • Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 12 литров
  • Точность движения ленты обеспечивается за счет роликовых подшипников
  • Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)


Стандартная комплектация для Stalex BSM-170GV:
  • Подвижная направляющая с роликовыми подшипниками натяжения полотна
  • Перепускной клапан плавная регулировка опускания пильной рамы
  • Тиски с ручным зажимом, и рычагом быстрой доводки
  • Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
  • Трёх лучевой маховик механического натяжения ленты
  • Датчик контроля натяжения полотна – тензометр
  • Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
  • Мерный упор 290 мм
  • Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
  • Пила ленточная квалитет М42




Панель управления



- Переключатель включения станка

- Индикатор включения станка

- Маховик регулировки скорости резания 5-90 м/мин

- Цифровой индикатор скорости резания

- Переключатель системы СОЖ

- Кнопка выключения станка

- Общая кнопка стоп




Передаточное отношение - 18:1

(передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость)






Маховик ручного натяжения ленты




Маховик тисков и рычаг быстрой доводки



Stalex BSM-170GV

Мощность двигателя

0.95 кВт. (3-х фазный, 380 вольт)

Двигатель СОЖ

0,045 кВт. (220 вольт)

Привод

зубчатый

Скорость резания

5-90 м/мин

Рабочая зона

+90°

+30°

+45°

+60°


170

150

130

70


170

140

110

60


170x210

140x140

110x110

60x60

Передаточное отношение



18:1


Угол разворота рамы


Диаметр шкивов

Ø 260 мм

Размер полотна

20х0,9х2110 мм

Рабочая высота станка

980 мм

Подача пильной рамы

собственный вес с гидрорегулировкой

Зажим заготовки

ручной (+ рычаг быстрой доводки)

Объём бака СОЖ

12 л

Упаковка

фанерный ящик, отгружается одним местом

1150х560х930 мм

станок и тумба/подставка поставляется в одном ящике

Масса нетто/брутто

154/196 кг

Производство

Китай

Гарантия

1 год
