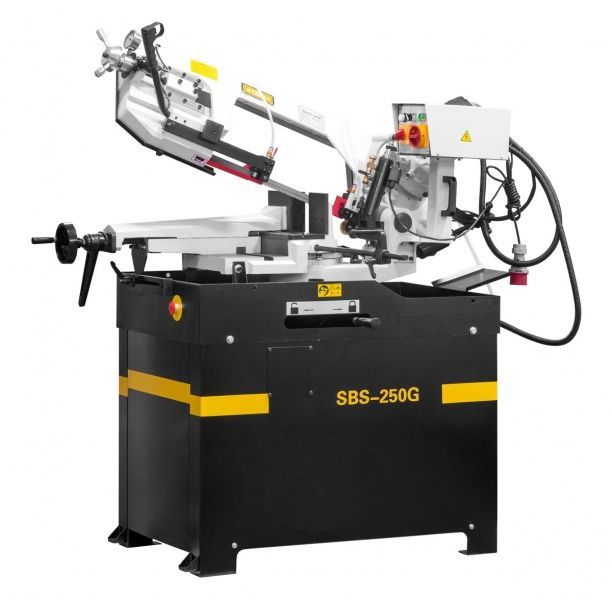

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-250G позволяет делать распилы заготовок диаметром до 250мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Ленточное полотно:
• Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Процесс пиления:
• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
• Регулируемая подача СОЖ в зону резания
Стандартная комплектация для Stalex SBS-250G:
• Поворотный стол с возможность поворота -45°…0°…+60º
• Подвижные направляющие с твердосплавными пластинками
• Перепускной клапан плавная регулировка опускания пильной рамы
• Тиски с ручным зажимом, и доводчиком
• Скорость вращения пилы, фиксированная 36,72 м/мин
• Ручное натяжение ленты + концевик натяжения полотна + тензометр
• Мерный упор 500 мм
• Подающий ролик (крепится к тумбе станка)
• Приёмный лоток (устанавливается на тумбу станка)
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-250G:
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
