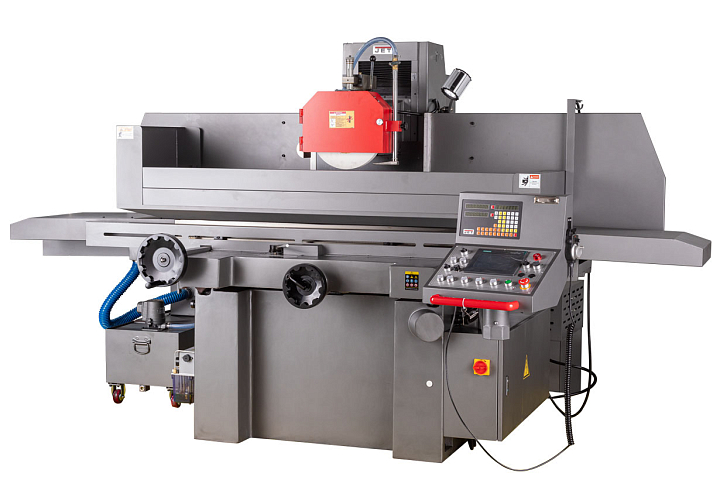

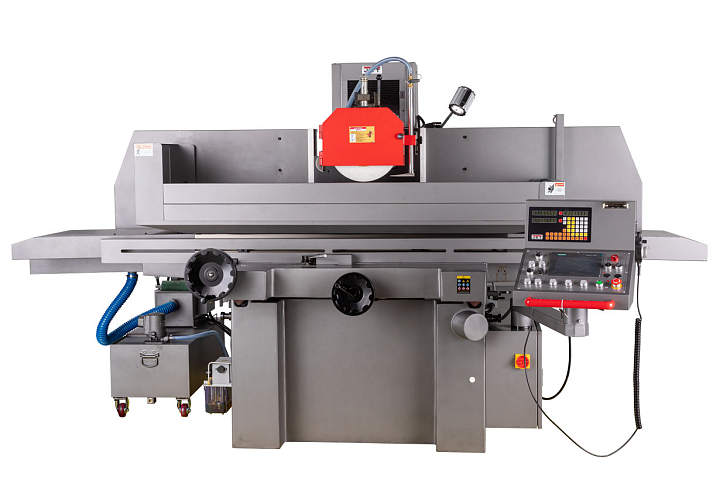

JET JPSG-1640SG Плоскошлифовальный станок
JPSG-1640SG - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.
Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.
На JPSG-1640SG можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 20 до 50 микрон и чистовом, с диапазоном подач от 5 до 10 микрон.
Для обеспечения точной и стабильной работы, конструктив колонны имеет жесткую конструкцию, двойную стенку и дополнительные ребра жесткости, что позволяет минимизировать тепловые искажения, обеспечить плавное движение с низким уровнем шума.

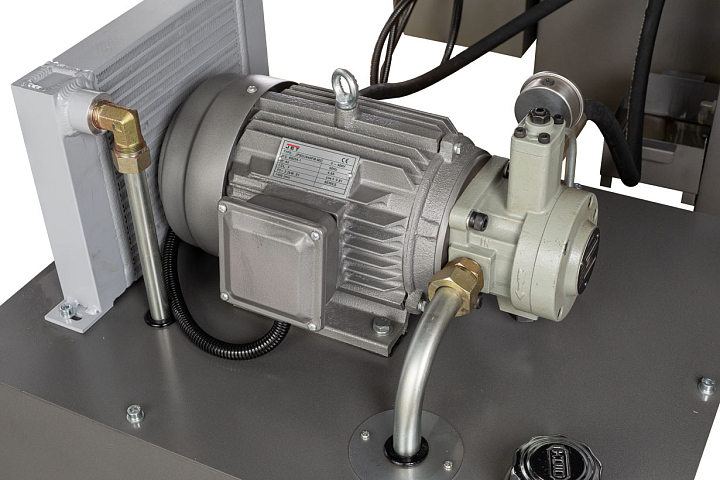

Плавное перемещение рабочего стола осуществляется по двойной V-образной направляющей. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.

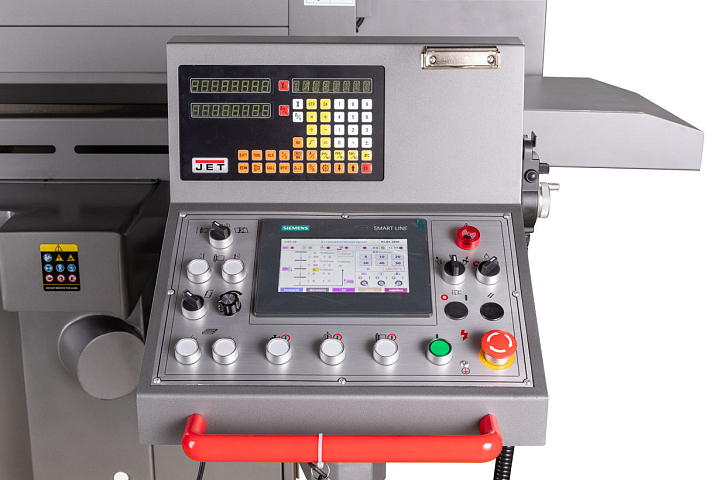

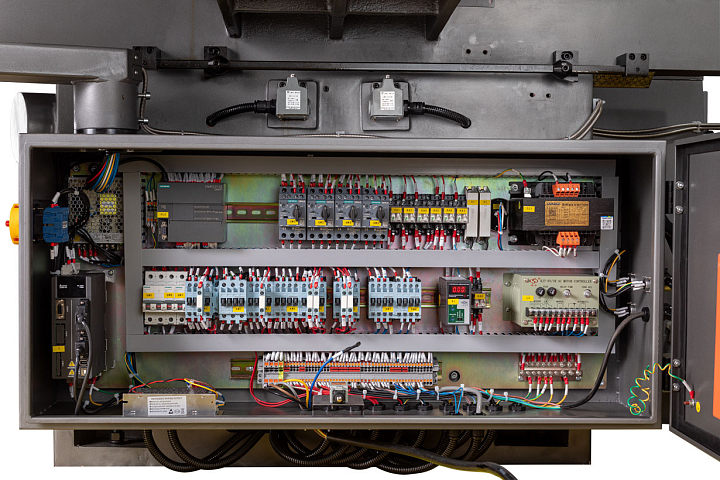

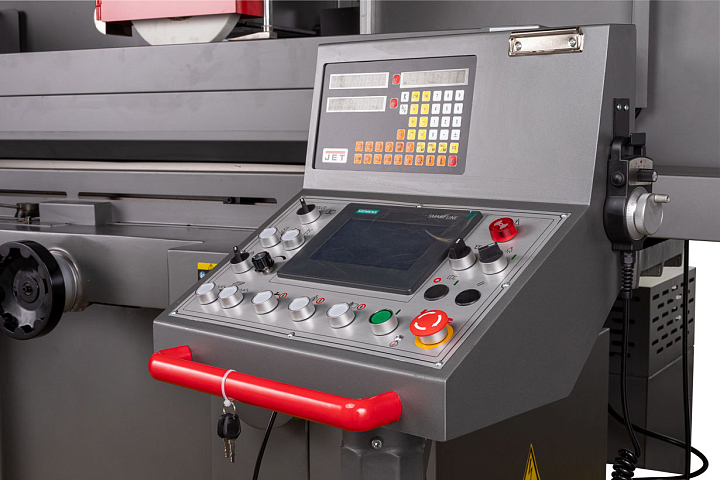

Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается с автоматической подачей в диапазоне от 5 до 50мкм с помощью приводного серводвигателя Delta и PLC контроллера фирмы Siemens.

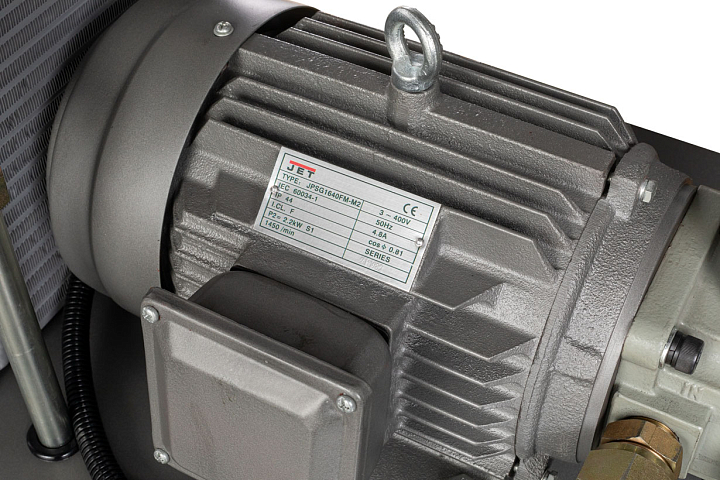

За вращение шпинделя отвечает главный двигатель мощностью 4000 Вт. Мощность двигателя гидростанции 2200Вт. Мощность насоса подачи СОЖ - 125Вт.

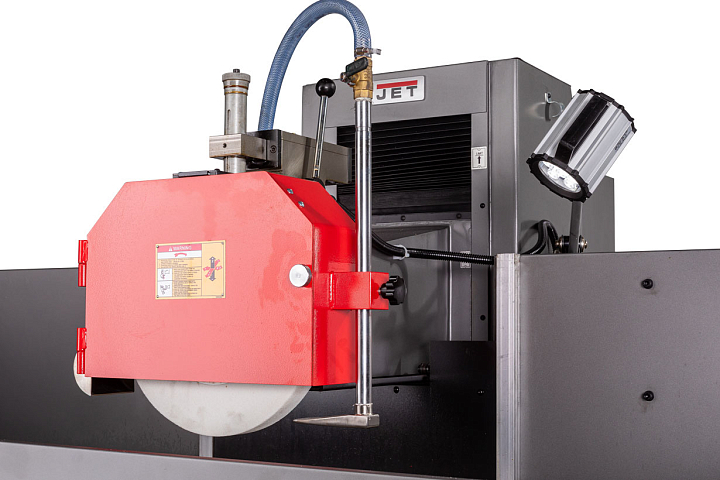

Частота оборотов шпинделя шлифовального круга у JPSG-1640SG постоянна и составляет 1450 об/мин, оптимально подобранный диаметр шлифовального круга - 350 мм. Точность подачи круга к заготовке соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1640SG оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
| Напряжение, В | 400 |
| Размер стола, мм | 406×1020 |
| Ширина Т-образного паза стола, мм | (1) 14 |
| Продольное перемещение стола | 1130 |
| Поперечное перемещение стола | 450 |
| Макс. расстояние ось шпинделя-стол | 580 |
| Размер электромагнитного стола | 400 х 1000 |
| Максимальная нагрузка на стол (с магнитной плитой), кг | 600 |
| Скорость продольного перемещения стола, плавно, м/мин | 5 - 25 |
| Автоматическое поперечное перемещение | 0,1 -8 |
| Скорость автоматической подачи, мм/об | 0,005/0,01/0,02/0,03/0,04/0,05 |
| Ускоренное перемещение | 480 |
| Габаритные размеры шлифовального круга, мм | 350×40×127 |
| Частота вращения вертикального шпинделя, об/мин | 1450 |
| Перемещение шпинделя за оборот маховика | 1 |
| Цена деления нониуса вертикального перемещения | 0,005 мм |
| Мощность шпинделя, S1-100%, кВт | 4 |
| Мощность гидростанции, кВт | 2,2 |
| Мощность двигателя вертикальной подачи, кВт | 0,5 |
| Мощность двигателя поперечной подачи, кВт | 0,04 |
| Мощность двигателя помпы подачи СОЖ, кВт | 0,125 |
| Длина, мм | 4400 |
| Ширина, мм | 2400 |
| Высота, мм | 1900 |
| Масса, кг | 3700 |
| Длина в упаковке, см | 295 |
| Ширина в упаковке, см | 220 |
| Высота в упаковке, см | 225 |
JPSG-1640SG - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.
Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.
На JPSG-1640SG можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 20 до 50 микрон и чистовом, с диапазоном подач от 5 до 10 микрон.
Для обеспечения точной и стабильной работы, конструктив колонны имеет жесткую конструкцию, двойную стенку и дополнительные ребра жесткости, что позволяет минимизировать тепловые искажения, обеспечить плавное движение с низким уровнем шума.
Плавное перемещение рабочего стола осуществляется по двойной V-образной направляющей. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.
Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается с автоматической подачей в диапазоне от 5 до 50мкм с помощью приводного серводвигателя Delta и PLC контроллера фирмы Siemens.
За вращение шпинделя отвечает главный двигатель мощностью 4000 Вт. Мощность двигателя гидростанции 2200Вт. Мощность насоса подачи СОЖ - 125Вт.
Частота оборотов шпинделя шлифовального круга у JPSG-1640SG постоянна и составляет 1450 об/мин, оптимально подобранный диаметр шлифовального круга - 350 мм. Точность подачи круга к заготовке соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1640SG оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.
- Электромагнитный стол

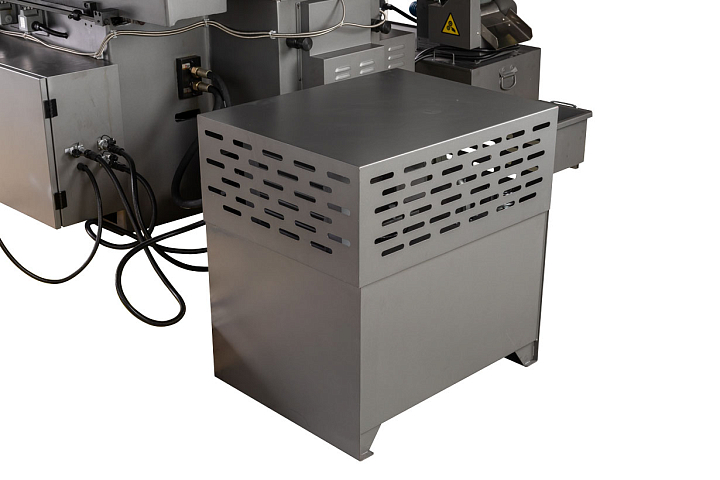

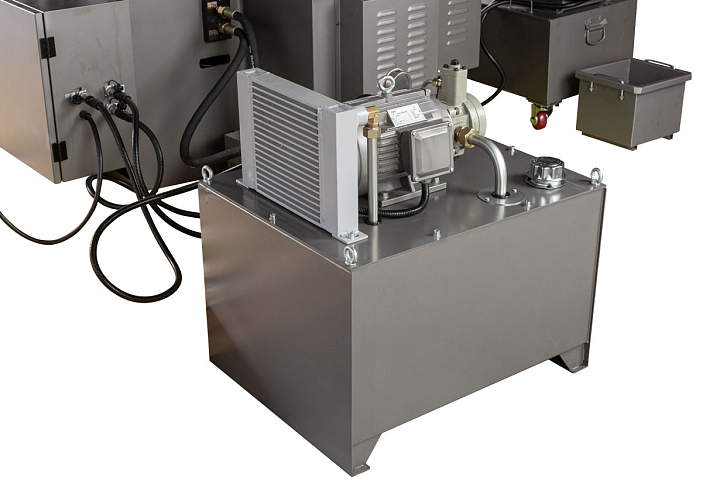

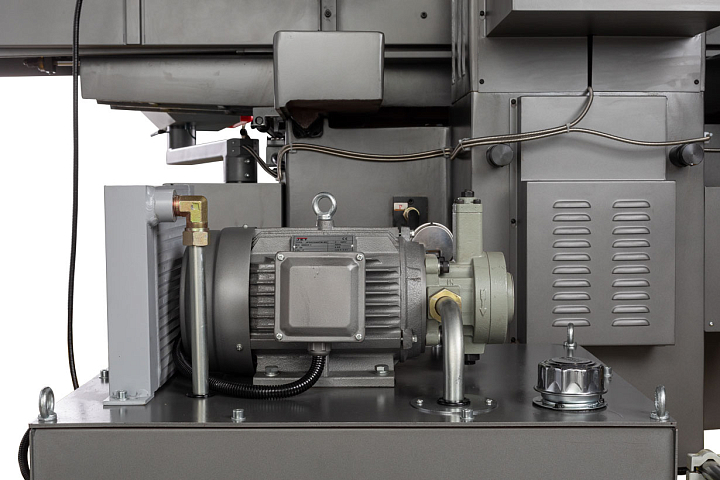

- Гидростанция

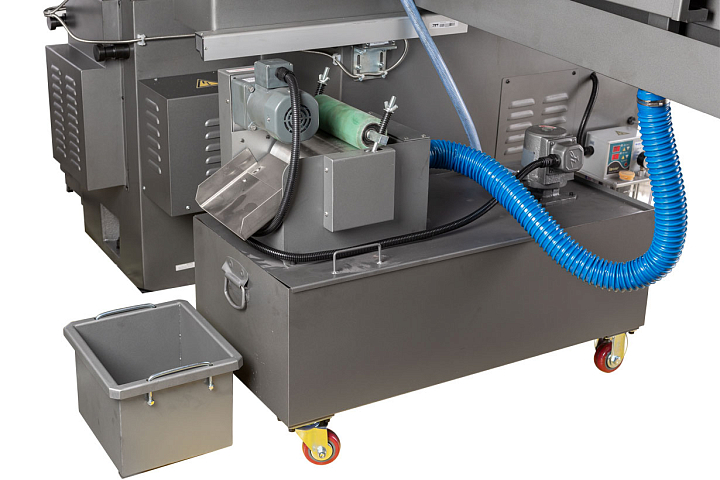

- Бак с помпой подачи СОЖ
- Автоматическая система смазки
- Шлифовальный круг Электрокорунд белый WA46L5V35 с фланцем и съемником
- Балансировочная оправка
- Стойка для правки круга (без алмазного карандаша)
- Лампа местного освещения
- Съемные защитные экраны
- Регулировочные опоры
- Ящик с инструментом
- Комплект документации
