BELMASH MDP360-13/400
Снизим цену!

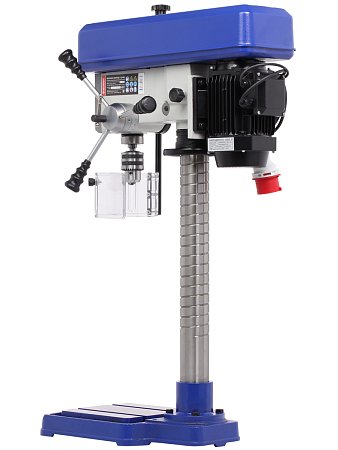

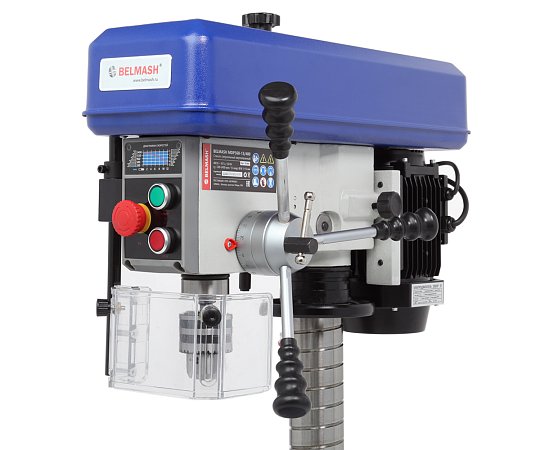

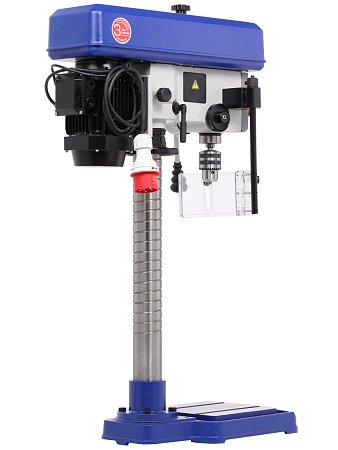

Станок BELMASH MDP360-13/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Особенности
- Работа с мягкими, твердыми металлами и древесиной
- Регулировка по высоте положения сверлильной головки
- Основание, корпус головки и опорный маховик выполнены из чугуна
- Пазы для установки тисков
- Кнопка аварийного отключения
- Компактные размеры
Конструкция

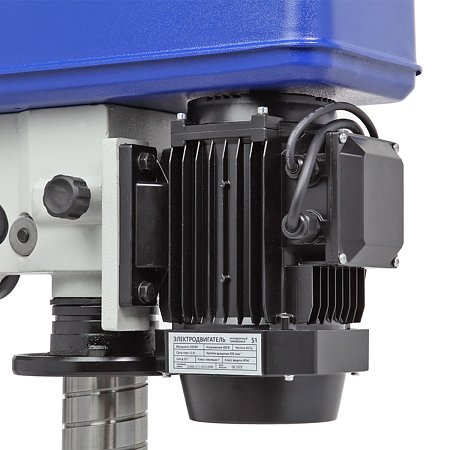

Питание осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный мощностью 550 Вт, режим работы S1. Модель компактная, имеет настольную установку. Основание и корпус сверлильной головки изготовлены из чугуна.

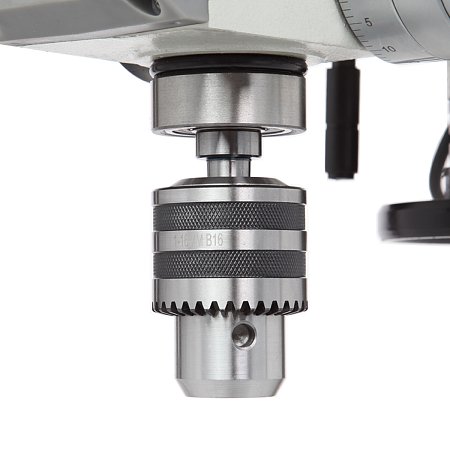

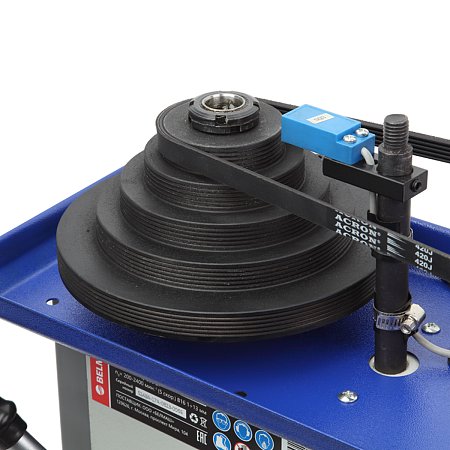

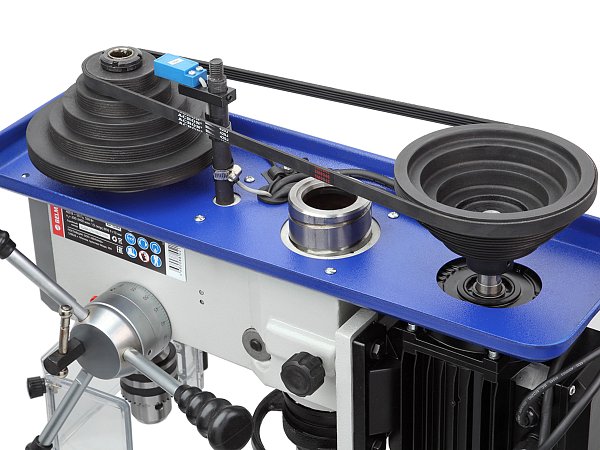

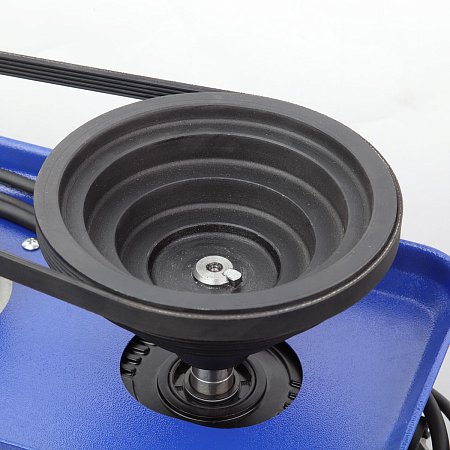

Станок способен сверлить отверстия с максимальным диаметром до 13 мм (в металле) и до 50 мм (в древесине). Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 13 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью клиноременной передачи. Скоростей у данной модели пять: 200, 580, 960, 1550 и 2400 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

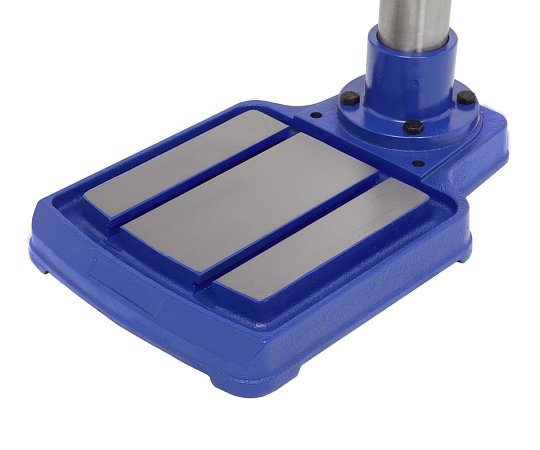

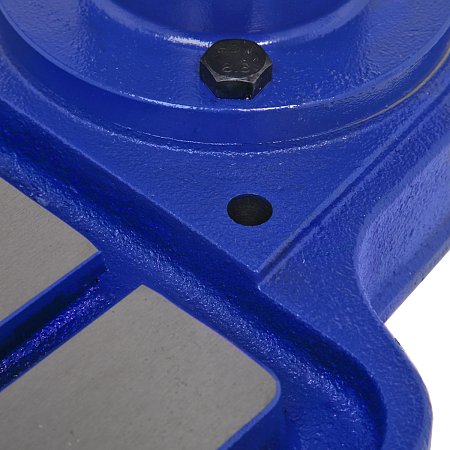

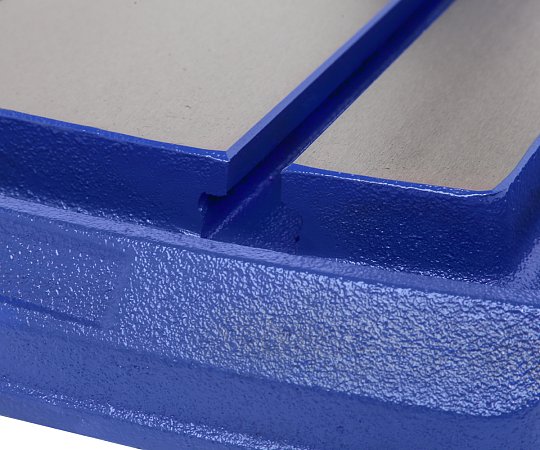

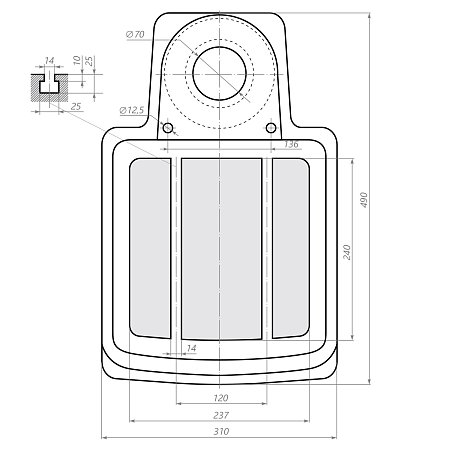

Основание станка чугунное. Оно в данной модели является и рабочим столом, габаритные размеры - 310×490 мм, рабочая поверхность - 237×240 мм. На нем предусмотрены два Т-образных паза для установки тисков или других зажимных приспособлений (в комплект поставки не входят).

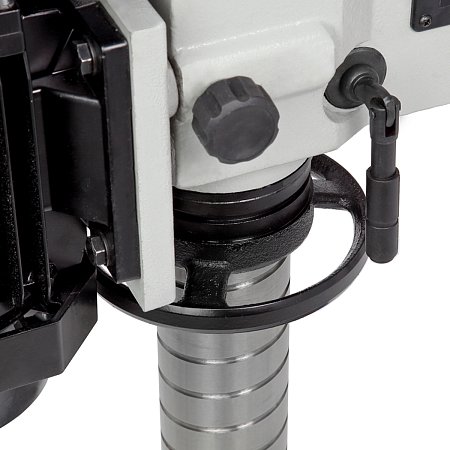

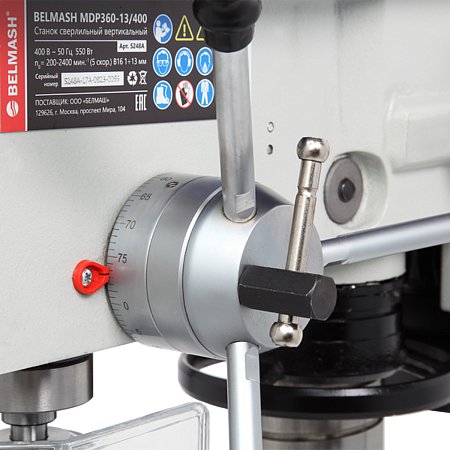

Максимальное расстояние между шпинделем и основанием составляет 540 мм, расстояние от колонны до оси шпинделя составляет 180 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм. Регулировка расстояния шпиндель/основание производится за счет подъема и опускания сверлильной головки с помощью маховика. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 82 мм.

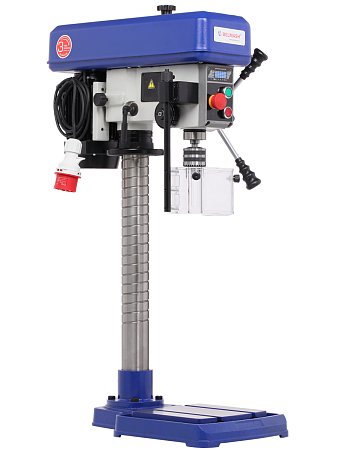

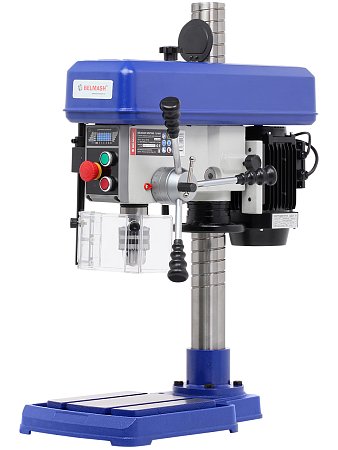

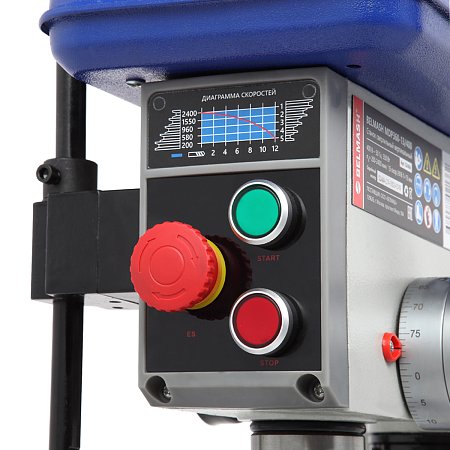

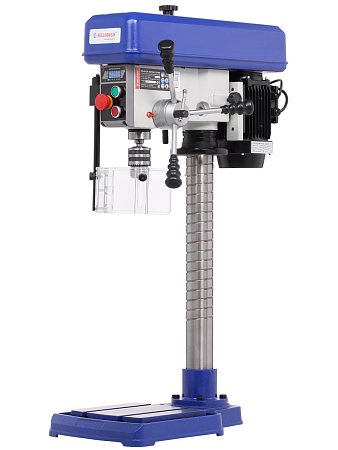

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, и кнопка аварийной остановки.

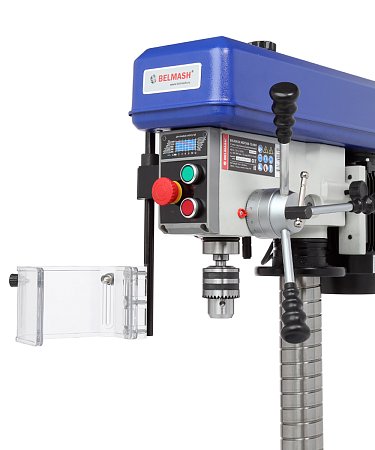

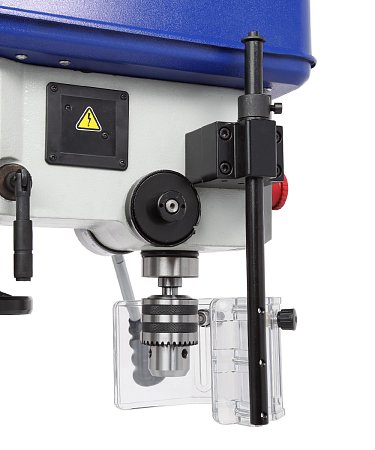

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Станок соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования». ТР ТС 020/2011 «Электромагнитная совместимость технических средств». ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
| Бренд: | BELMASH |
| Артикул: | S248A |
| Характеристики: |
Напряжение питающей сети
400 В
Тип электродвигателя
Асинхронный
Потребляемая мощность
550 Вт
Количество скоростей шпинделя
5
Максимальное расстояние между шпинделем и основанием
540 мм
Тип ремня
Поликлиновой 5PJ420
Тип передачи
Ременная
Посадка патрона
B16
Конус шпинделя
B16
Тип патрона
Ключевой
Ход пиноли шпинделя
82 мм
Размер основания (Д×Ш)
310 × 490 мм
Диаметр опорной колонны
70 мм
Расстояние шпиндель-колонна
180 мм
Материал изготовления колонны
Сталь
Частота вращения шпинделя
200÷2400 об/мин.
Диаметр хвостовика зажимаемого инструмента
1÷13 мм
Материал рабочего стола
Чугун
Материал основания станка
Чугун
Длина электрошнура
1.8 м
Тип вилки
TH-015T
Максимальный диаметр сверления в дереве
50 мм
Максимальный диаметр сверления мягкие металлы
13 мм
Максимальный диаметр сверления твердые металлы
13 мм
Габаритный размер (Д × Ш × В)
645 × 500 × 960 мм
Размер упаковки (Д × Ш × В)
1060 × 610 × 380 мм
Масса нетто
68 кг
Масса брутто
68 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
12 мес.
Расширенная гарантия
+24 месяца к основной
Страна происхождения
КИТАЙ
|
| Комплектация: |
Сверлильная головка в сборе
1
Основание с колонной и фланцем в сборе
1
Патрон сверлильный ключевой
1
Ключ патрона
1
Экран защитный с направляющей в сборе
1
Рукоятка подачи
3
Ручка фиксации положения сверлильной головки
1
Комплект ключей
1
Руководство по эксплуатации
1
Упаковка
1
|
