Артикул: S250A
BELMASH
BELMASH
91 791 ₽
Наличие:
В наличии

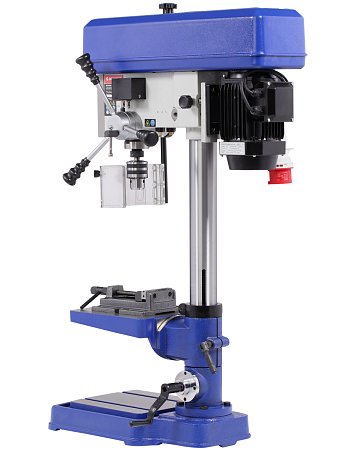

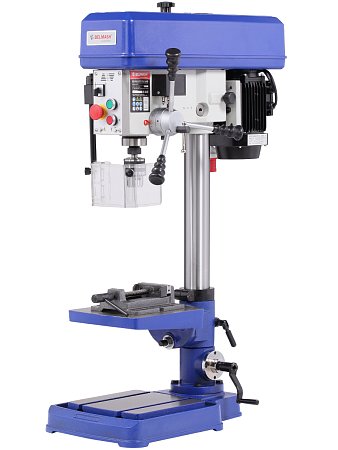

Станок MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

Особенности

  • Две функции: сверление и нарезание резьбы
  • Работа с мягкими, твердыми металлами и древесиной
  • Основание, корпус головки и стол выполнены из чугуна
  • Асинхронный двигатель 750В с режимом работы S1
  • Регулировка рабочего стола по высоте и настройка угла наклона от -45 до +45 градусов
  • Пазы для установки тисков (на рабочем столе и основании)
  • Регулировка положения сверлильной головки по высоте
  • Лазерный указатель и подсветка
  • Кнопка аварийного отключения

Конструкция

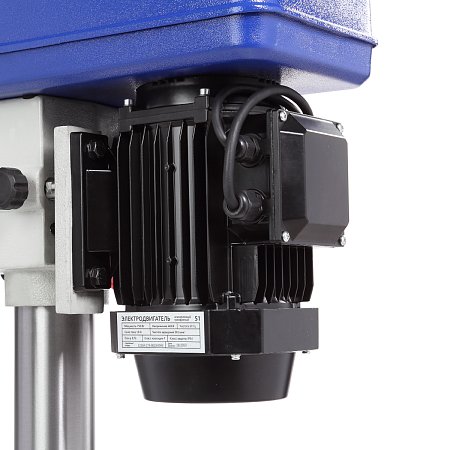

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

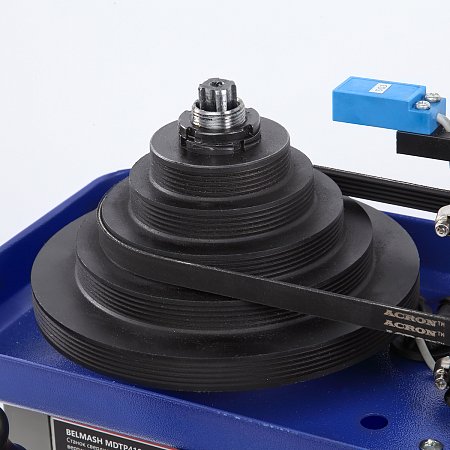

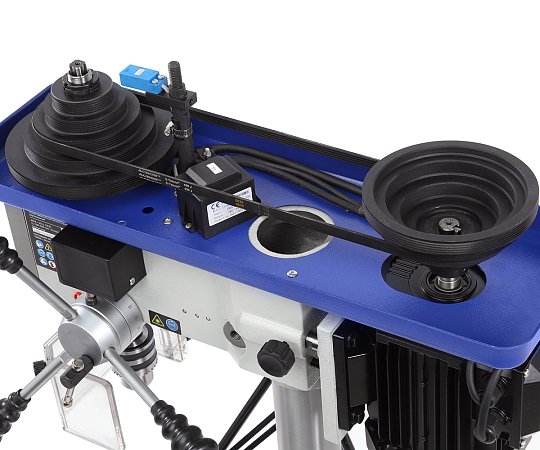

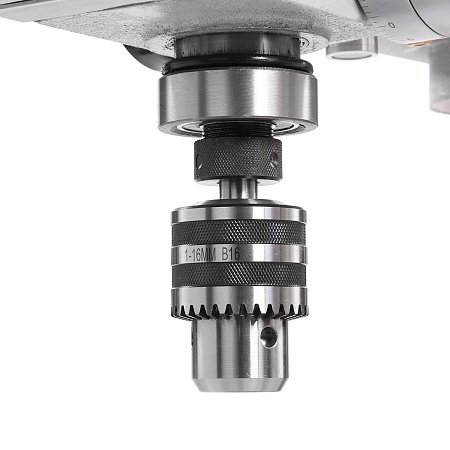

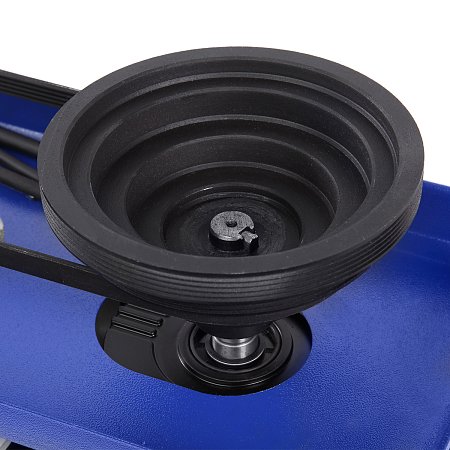

Станок способен сверлить отверстия с максимальным диаметром до 18 мм (в твердых металлах) и до 50 мм (в древесине). Максимальный диаметр нарезания резьбы - М12. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2350 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

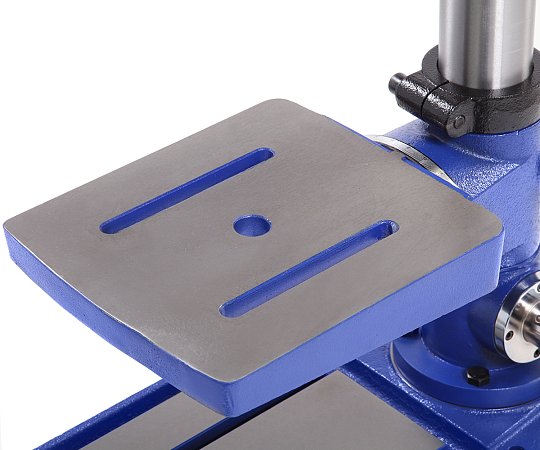

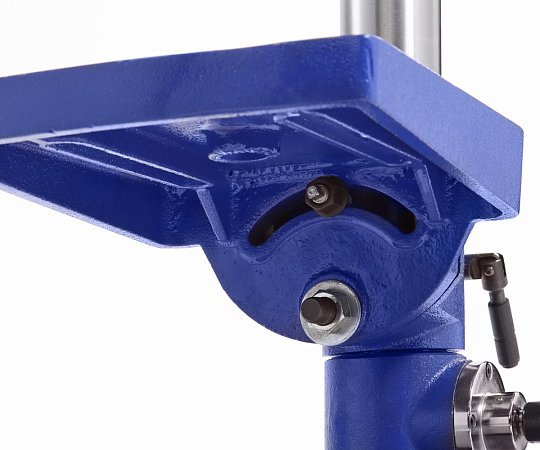

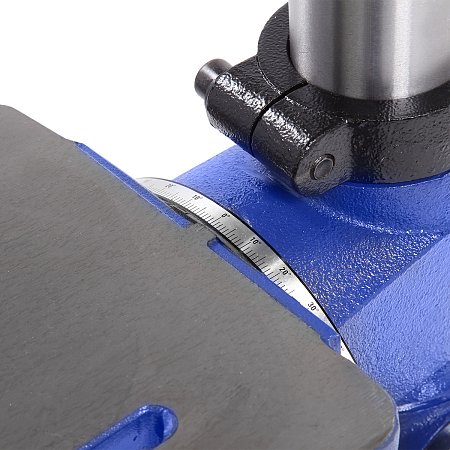

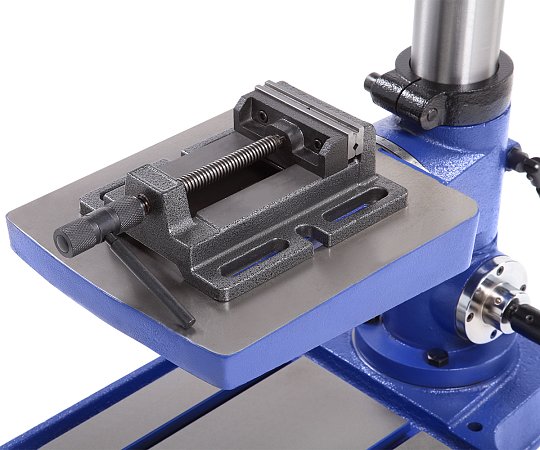

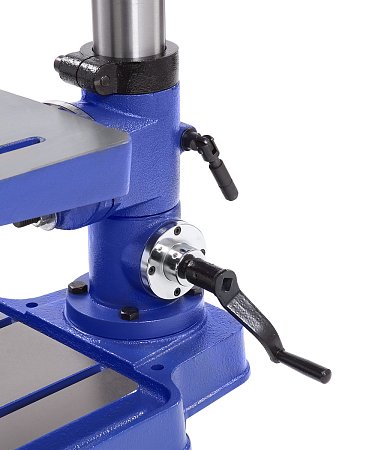

Рабочий стол имеет размер 275×245 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345×520 мм, а Т-образные пазы позволят надежно закрепить заготовку.

Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5.5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 100 мм.

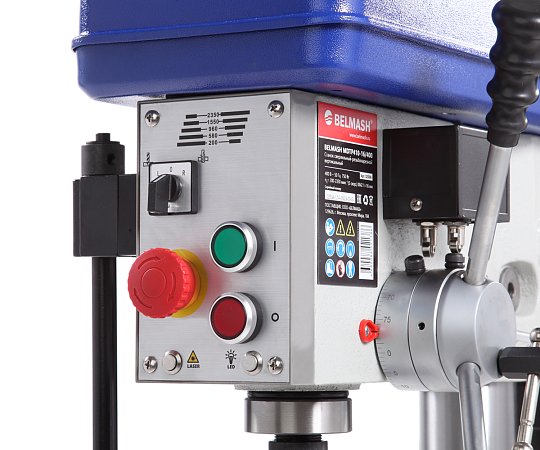

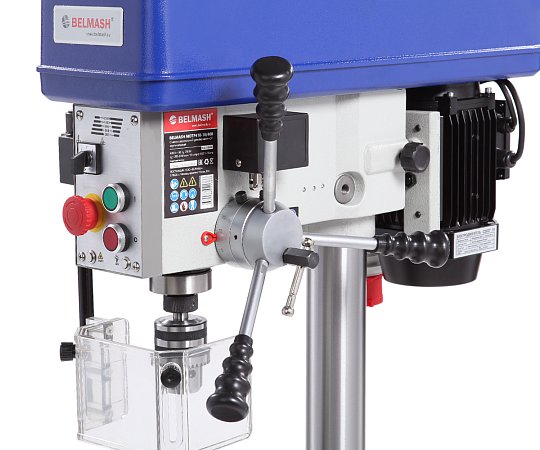

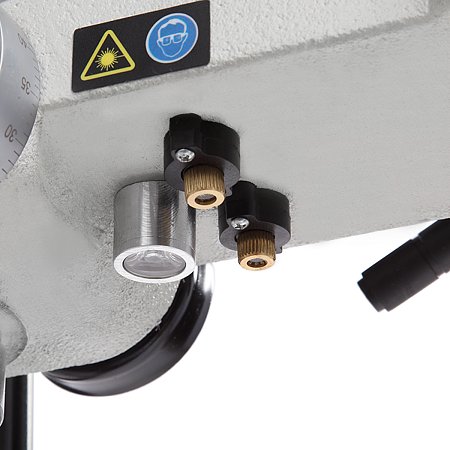

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

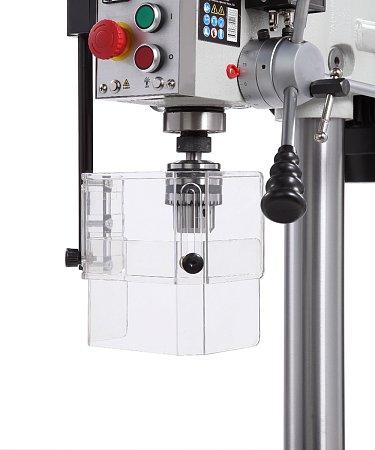

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.

Станок соответствует требованиям технических регламентов

ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Сверлильная головка в сборе
1
Основание с колонной, фланцем, рабочим столом и кронштейном стола в сборе
1
Патрон сверлильный ключевой
1
Ключ патрона
1
Экран защитный с направляющей в сборе
1
Рукоятка подачи
3
Ручка подъема/опускания рабочего стола*
1
Ручка - фиксатор положения рабочего стола
1
Ручка фиксации положения сверлильной головки
1
Комплект ключей
1
Выколотка
1
Тиски (100 мм)
1
Руководство по эксплуатации
1
Упаковка
1
⃰ Данная позиция может быть установлена на станок
Мощность
750 Вт
Напряжение питающей сети
400 В
Тип электродвигателя
Асинхронный
Частота вращения шпинделя
200/580/960/1550/2350 об/мин.
Диаметр хвостовика зажимаемого инструмента
1÷16 мм
Тип ремня
Поликлиновой 5PJ450
Тип передачи
Ременная
Материал рабочего стола
Чугун
Размер рабочего стола (Д × Ш × Т)
275 × 245 мм
Размер основания
345 × 520 мм
Угол наклона стола
-45…+45 °
Количество скоростей шпинделя
5
Конус шпинделя
KM2
Тип патрона
Ключевой
Ход пиноли шпинделя
96 мм
Максимальное расстояние между шпинделем и столом
410 мм
Максимальное расстояние между шпинделем и основанием
650 мм
Материал основания станка
Чугун
Расстояние шпиндель-колонна
205 мм
Лазер - указатель
Есть
Толщина стенки колонны
5.5 мм
Посадка патрона
В16
Диаметр колонны
70 мм
Максимальный диаметр сверления в дереве
50 мм
Максимальный диаметр сверления мягкие металлы
20 мм
Максимальный диаметр сверления твердые металлы
18 мм
Габаритный размер (Д × Ш × В)
710 × 585 × 1120 мм
Размер упаковки (Д × Ш × В)
1060 × 610 × 380 мм
Масса нетто
96 кг
Масса брутто
100 кг
Комплект (кратность) продажи
1 шт
Гарантийный срок
24 мес.
Расширенная гарантия (регистрируется дополнительно)
+12 месяцев к основной
Страна происхождения
Китай
