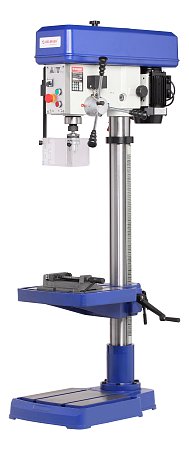

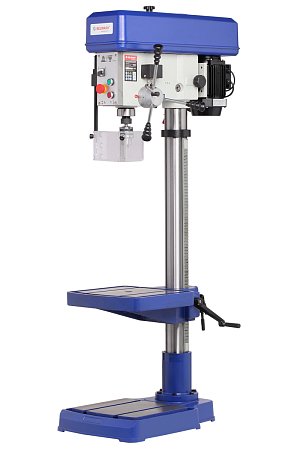

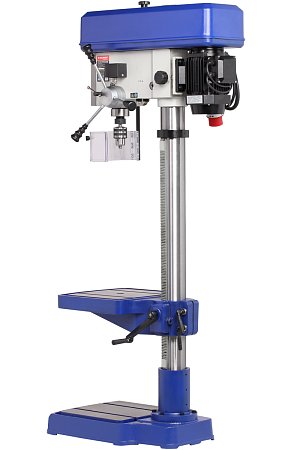

Станок MDTP510-16F/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.
Особенности
- Две функции: сверление и нарезание резьбы
- Работа с мягкими, твердыми металлами и древесиной
- Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна
- Асинхронный двигатель 1100 В с режимом работы S1

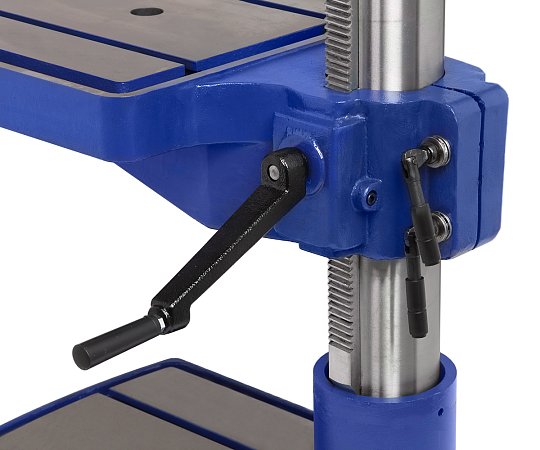

- Регулировка рабочего стола по высоте
- Пазы для установки тисков (на рабочем столе и основании)
- Регулировка положения сверлильной головки по высоте
- Лазерный указатель и подсветка
- Кнопка аварийного отключения

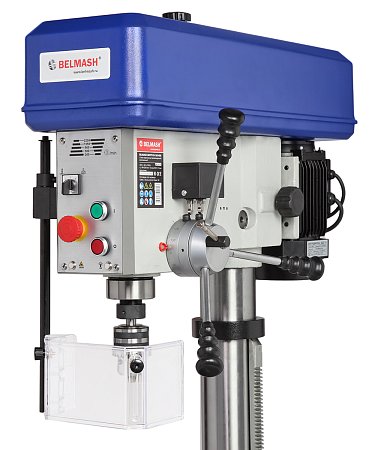

Конструкция

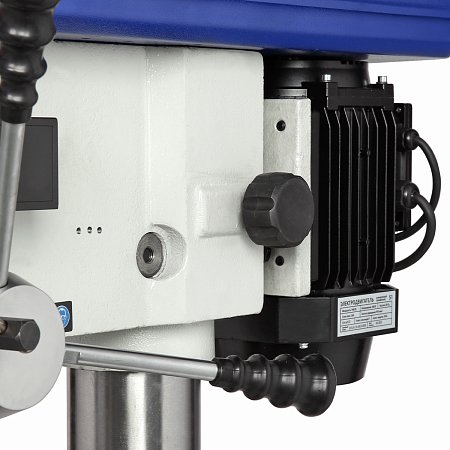

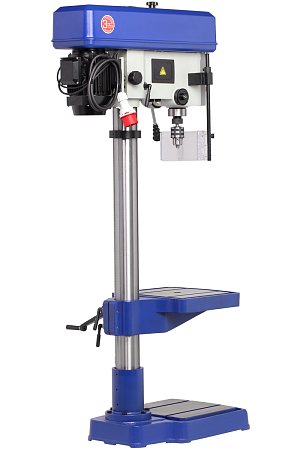

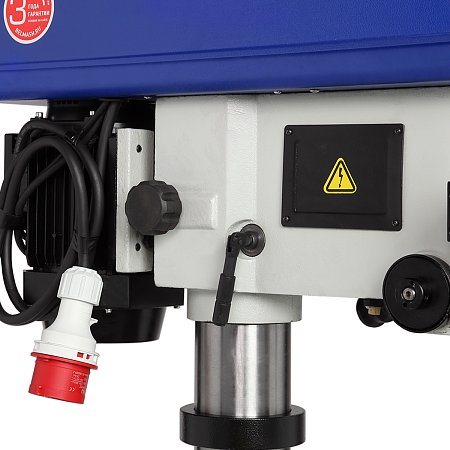

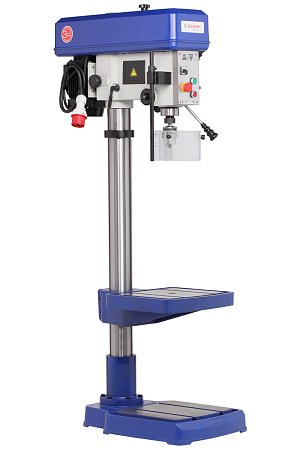

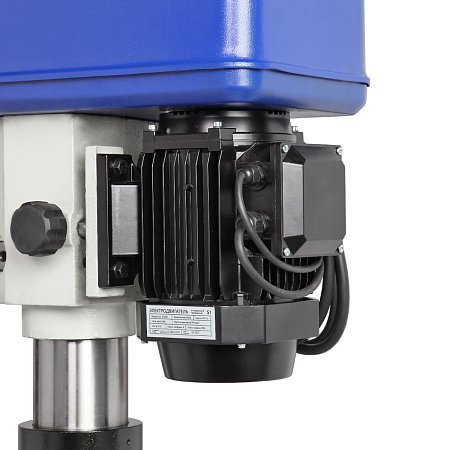

Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 1100 Вт, режим работы S1. Модель имеет напольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

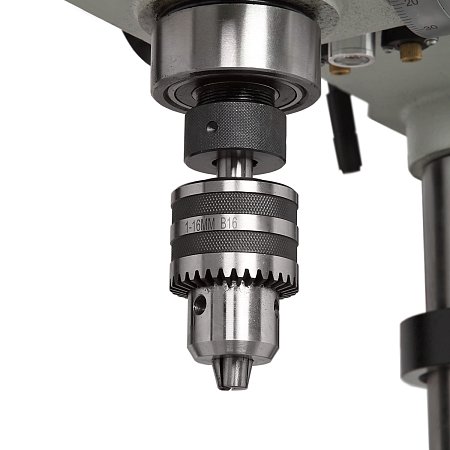

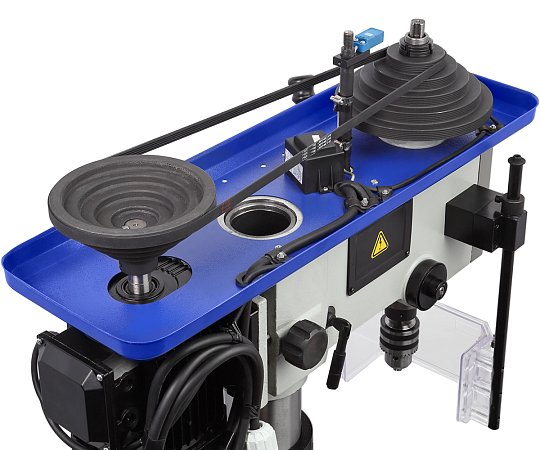

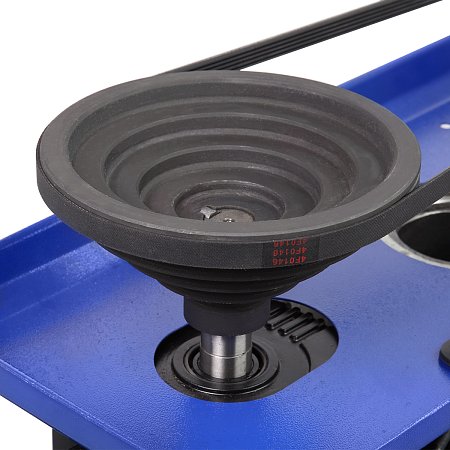

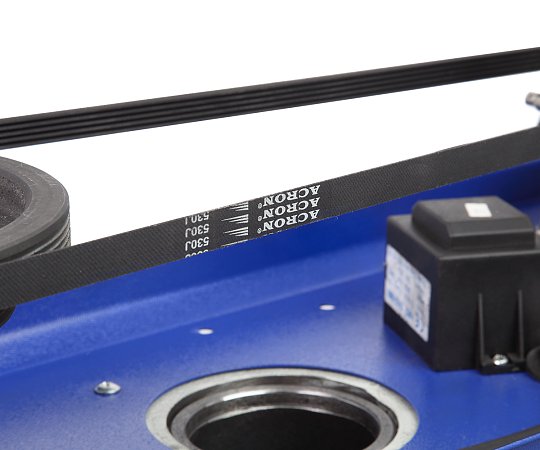

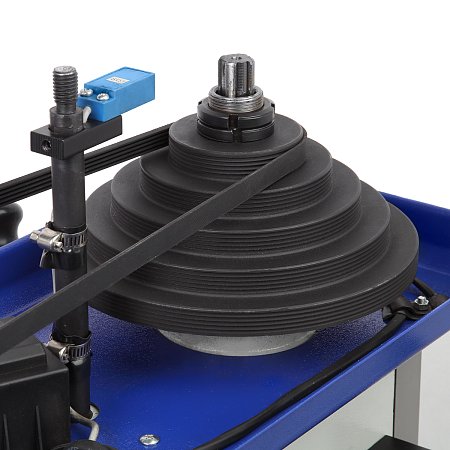

Станок способен сверлить отверстия с максимальным диаметром до 32 мм (в мягких металлах), до 28 мм (в твердых металлах) и до 70 мм (в древесине). Максимальный диаметр нарезания резьбы - М16. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2250 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

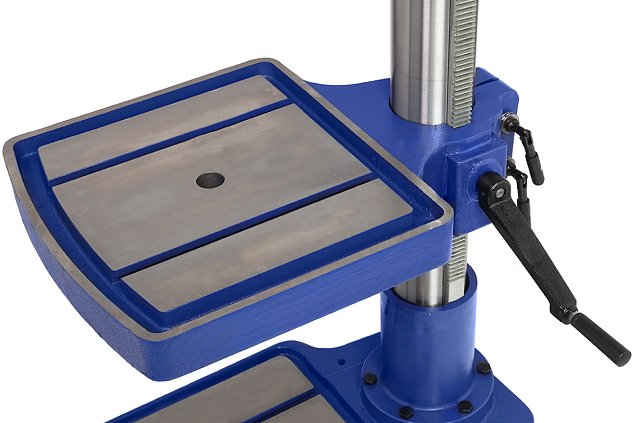

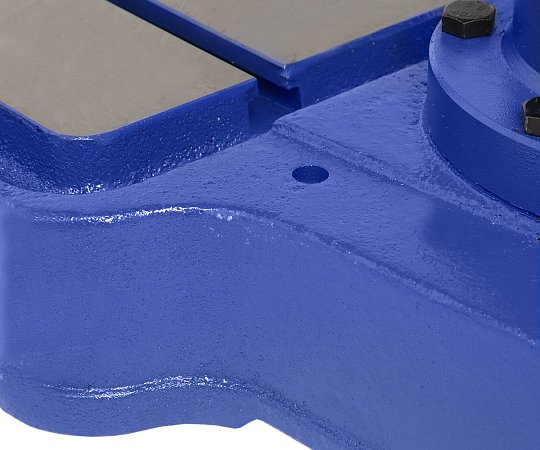

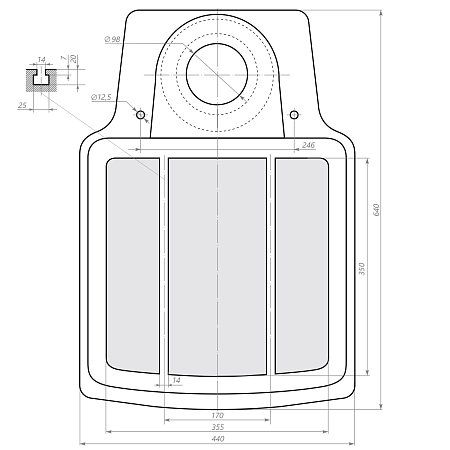

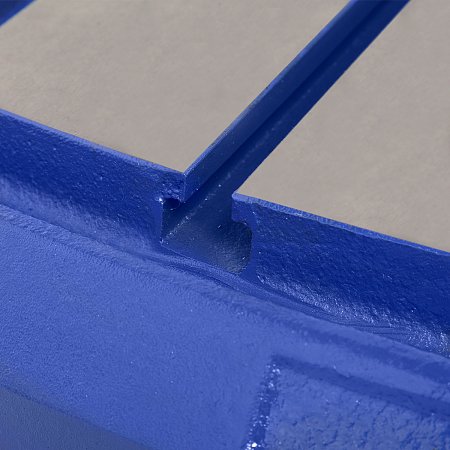

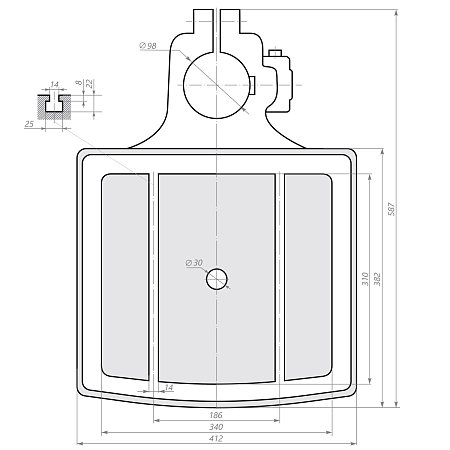

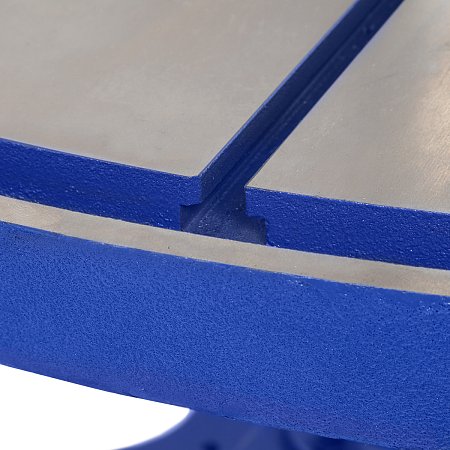

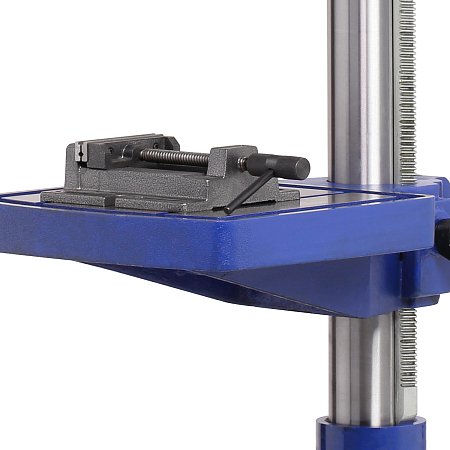

Рабочий стол имеет размер 412×382 мм, на столе имеются два Т-образных паза под установку тисков или других зажимов. Стол способен выдерживать нагрузку до 50 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 355×350 мм, на которую также можно устанавливать тиски (входят в комплект поставки).

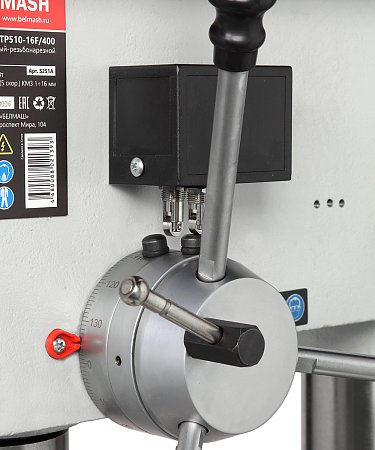

Максимальное расстояние между шпинделем и основанием составляет 1200 мм, расстояние от колонны до оси шпинделя составляет 255 мм. Колонна стальная, толстостенная, имеет диаметр 98 мм и толщину стенки - 14 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 135 мм.

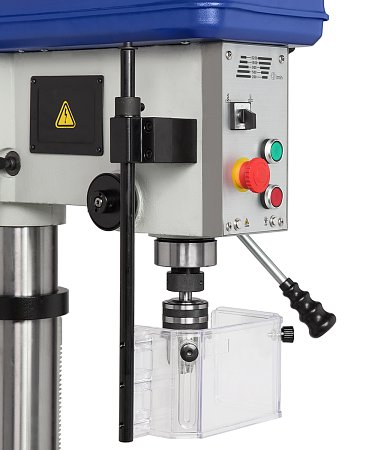

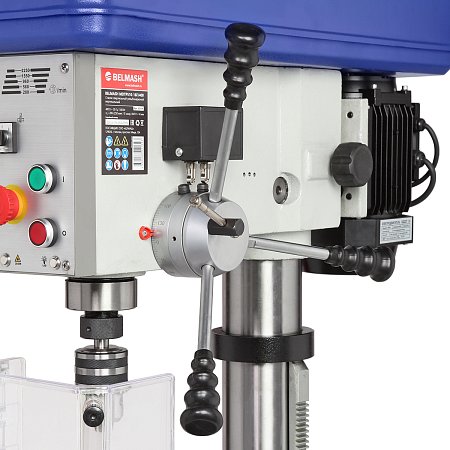

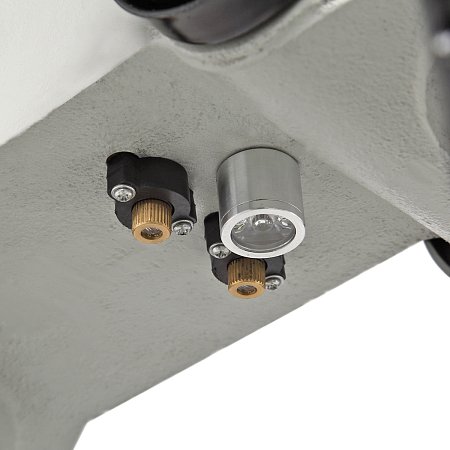

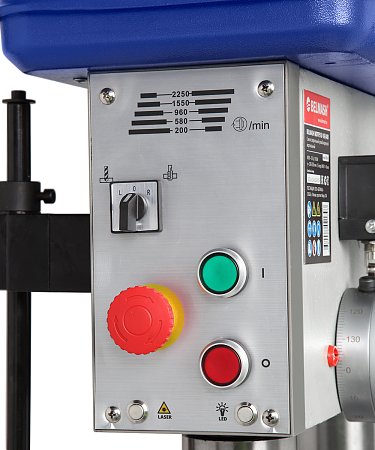

Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

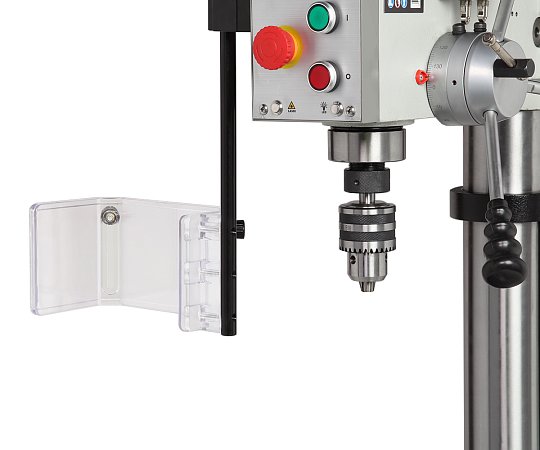

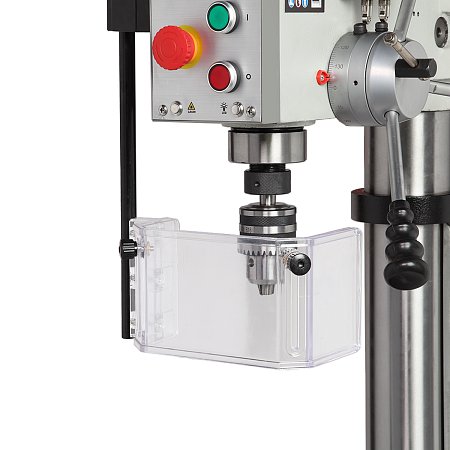

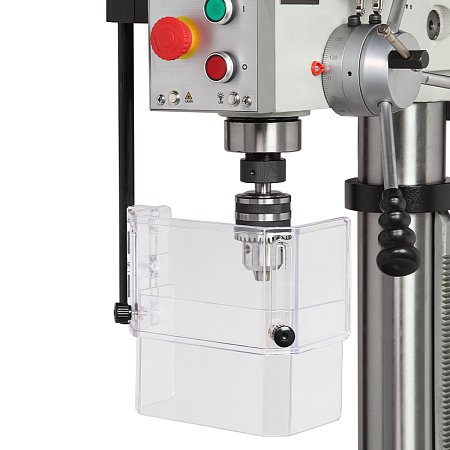

Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.
Станок соответствует требованиям технических регламентов
ТР ТС 010/2011 «О безопасности машин и оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».
