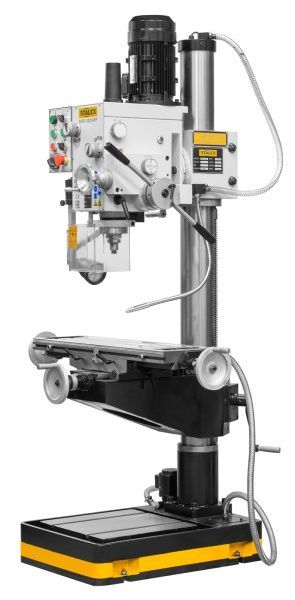

Станок сверлильный редукторный STALEX SHD-32CH PF
- Массивная конструкция из серого чугуна исключает вибрацию
- Большая толстостенная вертикальная стойка
- Мощный 2-х скоростной двигатель, рассчитанный на продолжительную работу
- Автоматическая подача пиноли шпинделя
- Крестовый стол
- Правое и левое вращение шпинделя
- Функция резьбонарезания
- Электрокомпоненты Siemens
- Встроенная система подвода СОЖ
- Изготовлен по стандарту СЕ
Комплект поставки
- Сверлильный патрон 3-13 мм/В16
- Дорн MТ-4/B16
- Оправка МТ-4/МТ-3
- LED лампа местного освещения
- Автоподача пиноли по оси Z
- Защита патрона
- Система СОЖ
- Функция резьбонарезания
- Инструкция по эксплуатации
|
Модель |
SHD-32CH PF |
|
Макс. диаметр сверления, сталь |
Ø 32 мм |
|
Макс. диаметр сверления, чугун |
Ø 40 мм |
|
Макс. диаметр фрезерования |
Ø 80 мм |
|
Макс. диаметр концевой фрезы |
Ø32 мм |
|
Диаметр резьбонарезания, (min/max) |
М3-М12(сталь)/М3-М16(чугун) |
|
Частота вращения шпинделя, (12 диапазонов) |
75-3200 об/мин |
|
Конус шпинделя |
МТ-4 |
|
Ход пиноли шпинделя |
120 мм |
|
Автоматическая подача пиноли(3) |
0,10/0,18/0,26 мм/об |
|
Ход стола по осям X/Y |
495/200 мм |
|
Наклон фрезерной головы |
±90° |
|
Диапазон поворота фрезерной головки |
360° |
|
Регулировка высоты фрезерной головки |
260 мм |
|
Тип включения автоподачи |
механический |
|
Расстояние шпиндель-колонна |
280 мм |
|
Расстояние шпиндель-стол |
640 мм |
|
Расстояние шпиндель-основание |
1190 мм |
|
Диаметр колонны |
Ø115 мм |
|
Перемещение стола |
720 мм |
|
Размер стола |
720х210 мм |
|
Размер основания |
365х375 мм |
|
Т-образный паз |
14 мм |
|
Насос подвода СОЖ |
0,4 кВт |
|
Входная мощность |
1,1/1,5 кВт |
|
Напряжение |
380 В |
|
Габаритные размеры упаковки |
950x760x1885 мм |
|
Тип транспортировки |
Вертикальная |
|
Масса нетто/брутто |
360/395кг |
