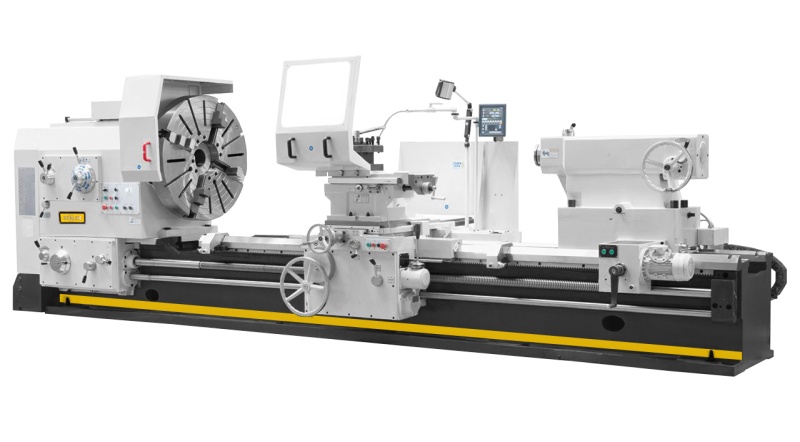

Токарно-винторезный станок STALEX D1250/8000
Артикул: D1250/8000
STALEX
15 462 000 ₽
Нашли дешевле?
Снизим цену!
Снизим цену!
Наличие:
В наличии
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ
Комплект поставки:
4-х кулачковая планшайба ?1000 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет ?50-590 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
Инструмент для обслуживания
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ
Комплект поставки:
4-х кулачковая планшайба ?1000 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет ?50-590 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
Инструмент для обслуживания
Диаметр обточки над станиной: ?1250 мм
? обточки над поперечным суппортом: ?900 мм
? обточки над съёмным мостиком gap: ?1500
Длинна съемного мостика gap: 610 мм
Расстояние между центрами: 8000 мм
Ширина станины: 755 мм
Макс. масса детали, обрабатываемой в центрах: 6 000 кг
Макс. масса детали, обрабатываемой в планшайбе: 1 500 кг
Частота вращения шпинделя, (21 вперед/12 реверс): 3,15 -315/4-315 об/мин
Конус шпинделя: ISO A2-15
Планшайба 4-х кулачковая: ?1000 мм
Проходное отверстие шпинделя: ?130 мм
Ход по оси X: 630 мм
Ход по оси Z: 7800 мм
Ход по оси z-1: 300 мм
Продольная подача ось X: 0,064-12 мм/об
Поперечная подача ось Z: 0,032-6 мм/об
Подача верхних салазок z-1: 0,016-3 мм/ об
Метрическая резьба,56: 1-120 мм
Диаметральная резьба,56: 30-1/4 DP
Дюймовая резьба,56: 1/2-60 TPI
Модульная резьба,56: 0,5-60 мм
Максимальный размер инструмента: 45х45 мм
Угол поворота резцедержателя: 180?
Ускор. перем. продольного суппорта ось Z: 3,740 мм/мин
Ускор. перем. поперечного суппорта ось X: 1,870 мм/мин
Конус пиноли задней бабки:: Metric 80
Ход пиноли задней бабки: 300 мм
Диаметр пиноли задней бабки: ?160 мм
Габаритные размеры станка: 11100х1810х1790 мм
Габаритные размеры упаковки: 11360?1950?2200 мм
Мощность главного привода: 22,0 кВт
Мощность насоса помпы СОЖ: 0,15 кВт
Максимальный крутящий момент на шпинделе: 12800Nm
Максиальное усилие резания(продольное/поперечное): 4500 кг
Объем бака СОЖ: 120 л
Объем масла в переднюю бабку и коробку передач: 75 л
Объем масла в суппорт: 12 л
Мотор ускоренного перемещения: 1,5 кВт
Мощность двигателя перемещения задней бабки: 1,5 кВт
Масса: 16 100 кг
