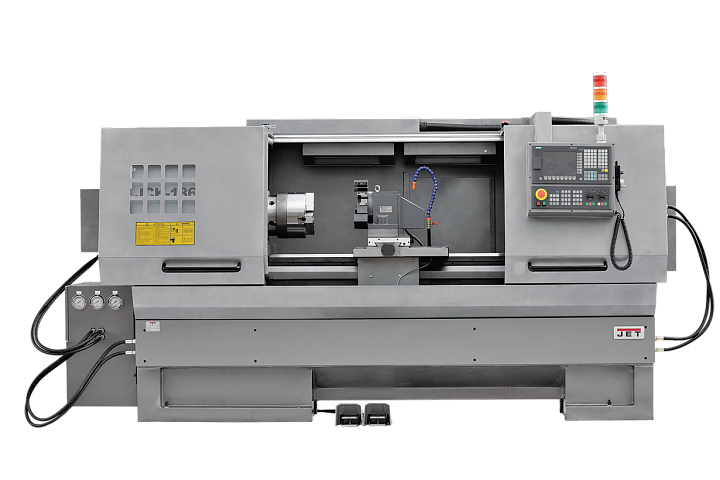

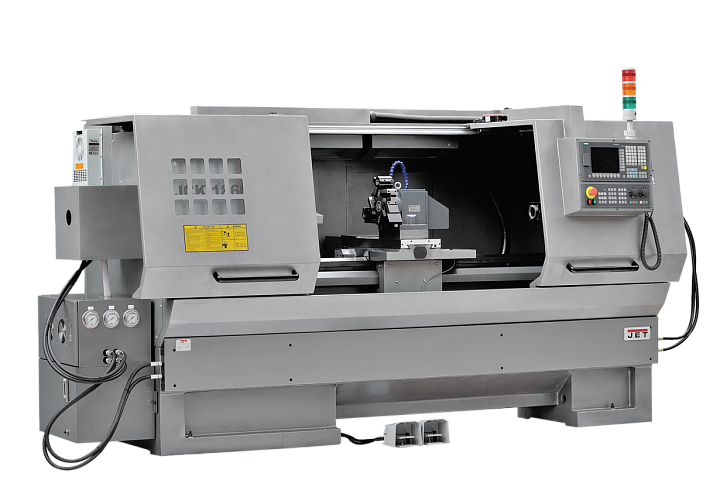

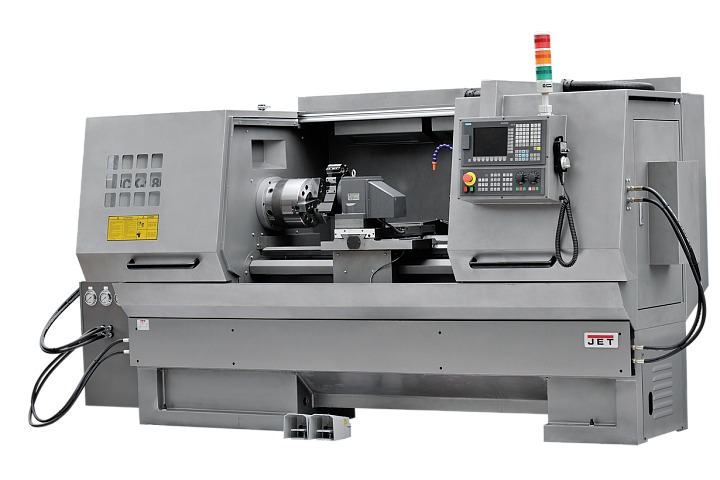

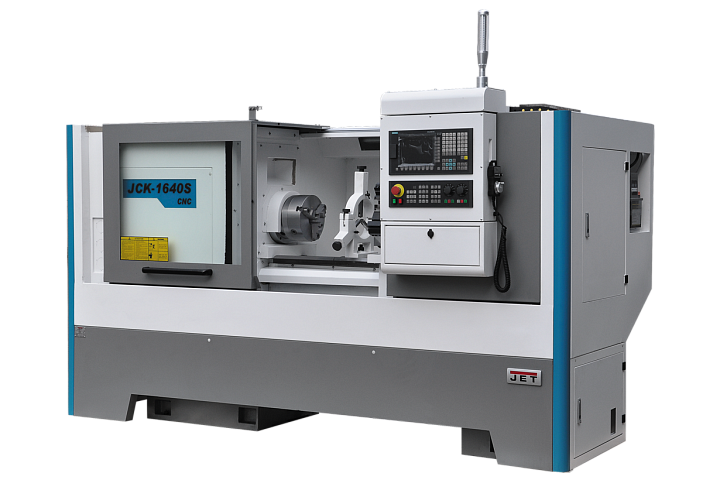

Токарный станок с ЧПУ JET JCK-1640S CNC (Siemens, ручн. патрон, 6-ти поз. рев. голова)
Артикул: 55000004T
JET
Цена по запросу
Наличие:
Уточняйте наличие по телефону:
Описание
Стандартная комплектация:

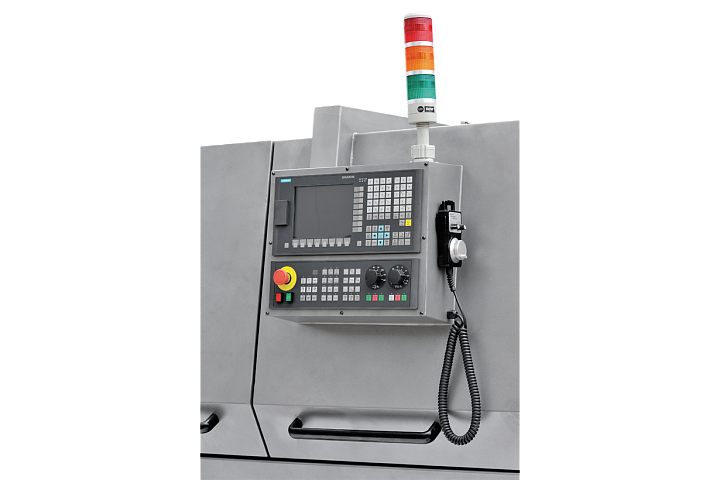

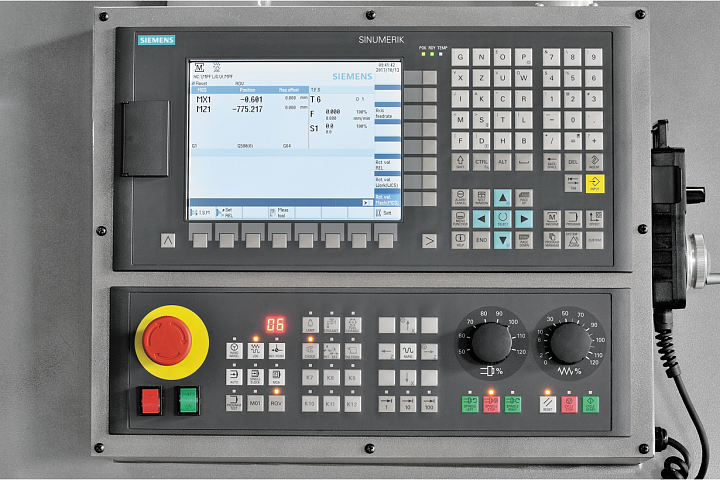

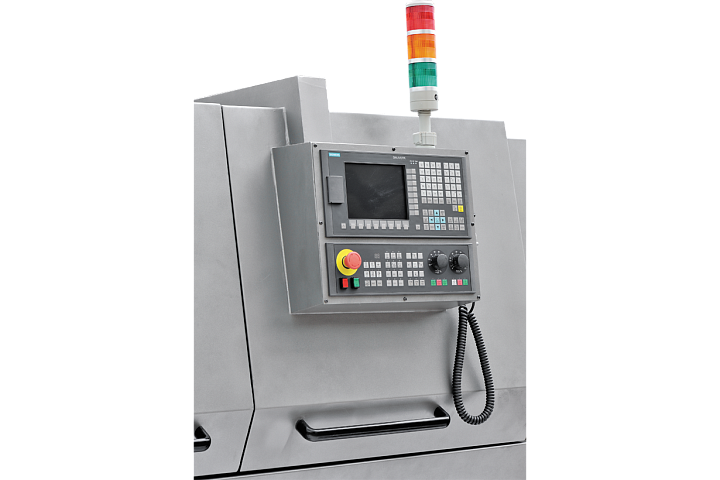

- Система с ЧПУ Siemens 808DA
- Мощность мотора шпинделя 7,5 кВт

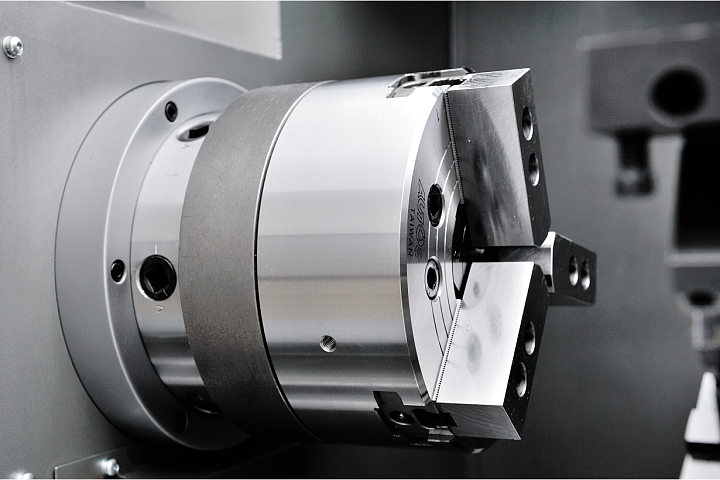

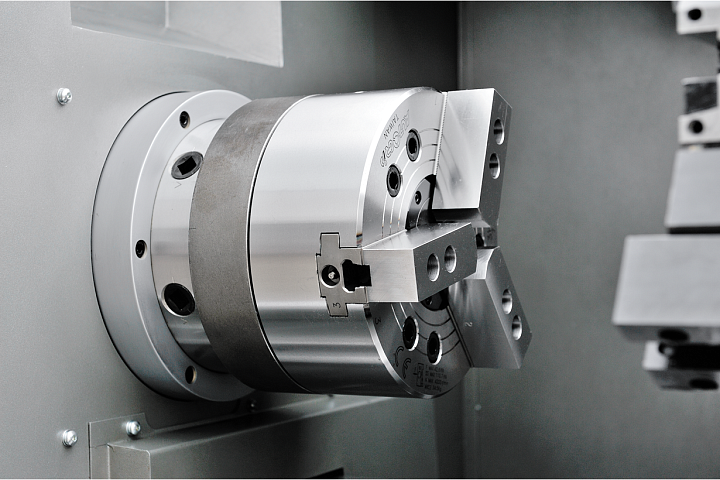

- Ручной или гидравлический 3-х кулачковый патрон 8; 10 дюймов
- 4-х позиционный автоматический резцедержатель

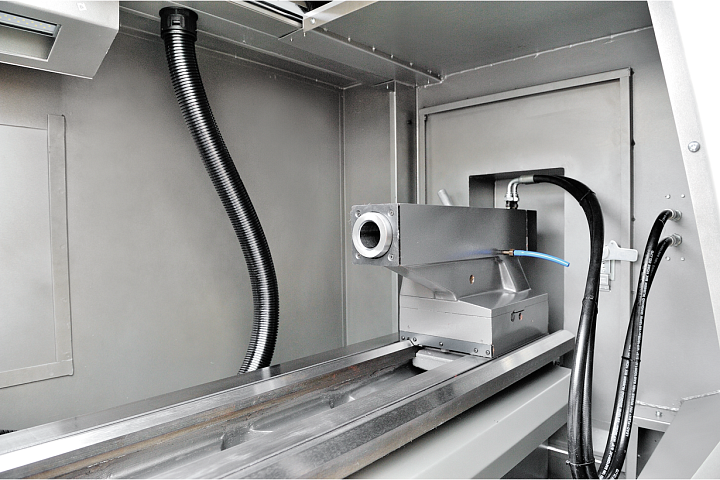

- Задняя бабка
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки

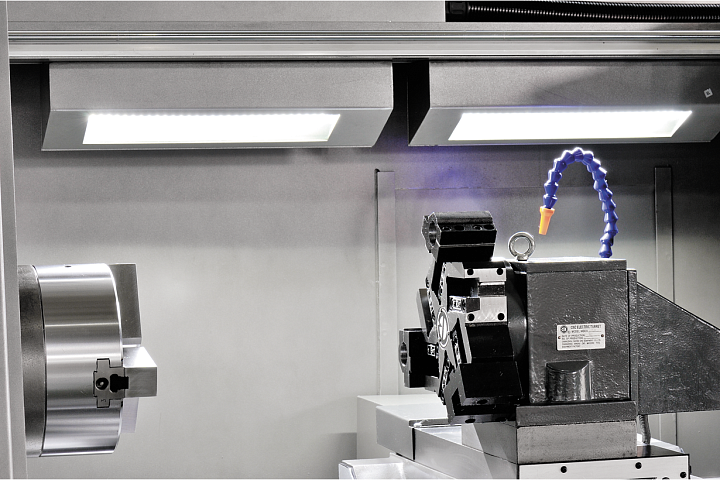

- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Сигнальный фонарь указания режимов работы
- Неподвижный люнет
- Подвижный люнет
- Центр невращающийся МК-5
- Центр вращающийся МК-4/МК-5
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Fanuc 0i TF/Siemens 828D
- Shop Turn для системы с ЧПУ Siemens 828D

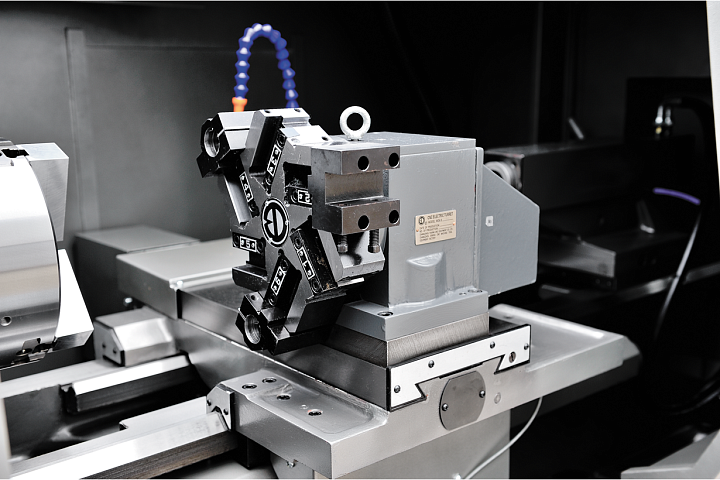

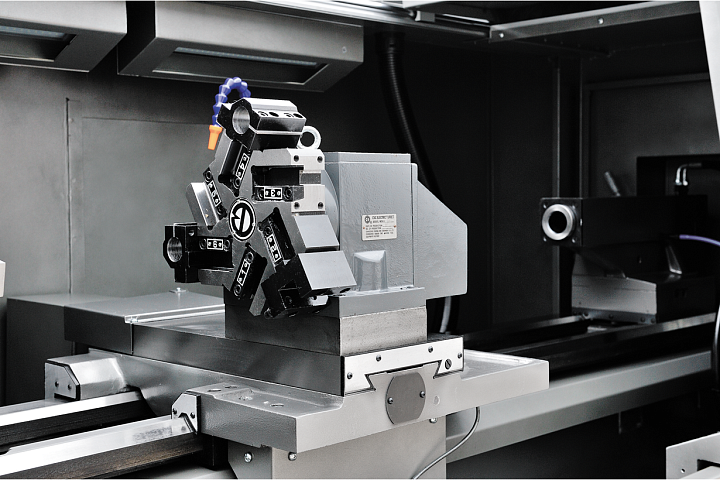

- 6-8 позиционная револьверная голова
- Мощность мотора шпинделя 5,5 кВт
- 3-х кулачковый патрон 8, 10 или 12 дюймов
- 3-х кулачковый гидравлический патрон 8, 10 или 12 дюймов Autogrip (Taiwan)
- Гидравлическая задняя бабка
- Возможны другие изменения комплектаций по согласованию с клиентом
- Вытягиватель прутка
- Стружечный конвейер и тележка для стружки
Особенности:
- Недорогие мощные и жесткие токарные станки промышленной серии. Расстояние между центрами от 750 до 1500мм. Для обработки обычных металлов и металлов повышенной твердости. Возможность установки гидравлических патронов, гидравлических задних бабок и различных вариантов резцедержек. Большое проходное отверстие в шпинделе.
- Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
| Система ЧПУ | Siemens 808DA |
| Макс. Ø над станиной, мм | 400 мм |
| Макс. Ø заготовки над станиной при использовании рев. головы, мм | 295 мм |
| Макс. Ø заготовки над суппортом, мм | 210 мм |
| Макс. Ø заготовки над суппортом при использовании стационарных резцовых блоков, мм | 165 мм |
| Макс. длина точения, мм | 850 мм |
| Ø гидравлич. патрона, дюйм (мм) | 10 (250) дюйм (мм) |
| Макс. длина точения при использовании рев. головы, мм | 680 мм |
| Ø патрона, дюйм (мм) | 10 (250) |
| Макс. перемещение по оси X, мм | 250 мм |
| Макс. перемещение по оси X при использовании стационарных резцовых блоков, мм | 320 мм |
| Макс. перемещение по оси Z, мм | 960 мм |
| Направляющие/ширина X,Z, тип/мм | скольжения тип / мм |
| Ø ШВП X/Zх шаг резьбы, класс точности, мм | 25х4 / 40х6 мм |
| Частота вращения шпинделя, об/мин | 100-2000 об/мин |
| Конус шпинделя | D8 / МК-7 тип |
| Ø проходного отверстия в шпинделе, мм | 80 мм |
| Ø отверстия в гидравлич. патроне, мм | 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон), мм | 52; 75 (опция) мм |
| Макс. Ø прутка (гидравлич. патрон), мм | 48; 63 (опция) мм |
| Кол-во позиций инструмента, шт | 6 шт |
| Макс. размер инструмента, мм | 25х25; 20х20 (6 поз.) мм |
| Макс. Ø инструмента, мм | 20 (6 поз.) мм |
| Конус пиноли задней бабки | MK-4 тип |
| Ø пиноли задней бабки, мм | 75 мм |
| Ход пиноли задней бабки, мм | 130 мм |
| Точность позиционирования, мм | ±0,016 мм |
| Повторяемость, мм | ±0,009 мм |
| Максимальная скорость подачи X/Z | 8 / 10 м / мин |
| Мощность мотора системы подачи СОЖ, кВт | 0,09 кВт |
| Мощность мотора гидростанции, кВт | 0,75 кВт |
| Крутящий момент на главном двигателе | 57; 76 Нм |
| Крутящий момент на шпинделе, Нм | 142; 190 Нм |
| Макс. крутящий момент на шпинделе, Нм | до 450 Нм |
| Револьверная голова | Есть |
| Расстояние между центрами, мм | 1000 |
| Мощность главного двигателя, кВт | 5,5; 7,5 кВт |
| Тип станка | Металл |
| Напряжение, В | 400 |
| Длина, мм | 2310 |
| Ширина, мм | 1345 |
| Высота, мм | 1600 |
| Масса, кг | 2250 |
| Длина в упаковке, см | 2580 |
