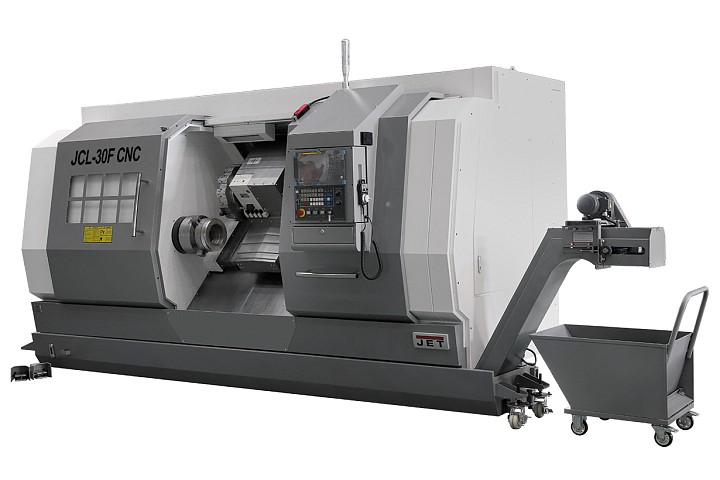

Токарный станок с ЧПУ JET JCL-30F CNC (Fanuc, гидр. патрон)
Артикул: C59590026T
JET
7 500 000 ₽
Нашли дешевле?
Снизим цену!
Снизим цену!
Наличие:
Уточняйте наличие по телефону:
Описание
Стандартная комплектация:
- Система ЧПУ Fanuc 0i TF
- 3-х кулачковый гидравлический патрон 10-12 дюймов
- 8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для модификаций H)
- Вытягиватель прутка
- Револьверная голова с приводным инструментом
- Возможны другие изменения комплектаций по согласованию с клиентом
- Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.
- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
Опции:
Особенности:
| Система ЧПУ | Fanuc 0i |
| Макс. Ø над станиной, мм | 650 мм |
| Макс. диаметр обточки над станиной, мм | 500 мм |
| Макс. Ø обточки над суппортом, мм | 320 мм |
| Макс. длина точения, мм | 910 мм |
| Ø гидравлич. патрона, дюйм (мм) | 12 (305) дюйм (мм) |
| Макс. перемещение по оси X, мм | 270 мм |
| Макс. перемещение по оси Z, мм | 1060 мм |
| Направляющие/ширина X,Z, тип/мм | качения/45,55 тип/мм |
| Угол наклона направляющих, град | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности, мм | 40/50х10, P3 мм |
| Частота вращения шпинделя, об/мин | 2500 об/мин |
| Конус шпинделя | А2-8 тип |
| Ø проходного отверстия в шпинделе, мм | 90 мм |
| Ø отверстия в гидравлич. патроне, мм | 91 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон), мм | 91 мм |
| Макс. Ø прутка (гидравлич. патрон), мм | 75 мм |
| Кол-во позиций инструмента, шт | 12 шт |
| Макс. размер инструмента, мм | 25х25 мм |
| Макс. Ø инструмента, мм | 40 мм |
| Конус пиноли задней бабки | МК-6 тип |
| Ø пиноли задней бабки, мм | 100 мм |
| Ход пиноли задней бабки, мм | 200 мм |
| Точность позиционирования, мм | ±0,005 мм |
| Повторяемость, мм | ±0,003 мм |
| Максимальная скорость подачи X/Z | 16/20 м/мин |
| Объем бака СОЖ, л | 250 л |
| Мощность мотора системы подачи СОЖ, кВт | 0,18 кВт |
| Объем бака смазки, л | 1,8 л |
| Мощность мотора гидростанции, кВт | 2,2 кВт |
| Крутящий момент на главном двигателе | 117,7 (S); 105 (F) Нм |
| Мощность главного двигателя, кВт | 18,5 (S); 18,5/22 (F) кВт |
| Тип станка | Металл |
| Напряжение, В | 400 |
| Длина, мм | 5450 |
| Ширина, мм | 1980 |
| Высота, мм | 2260 |
| Масса, кг | 7000 |
| Масса в упаковке, кг | 8100 |
Стандартная комплектация:
- Система ЧПУ Fanuc 0i TF
- 3-х кулачковый гидравлический патрон 10-12 дюймов
- 8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для модификаций H)
- Вытягиватель прутка
- Револьверная голова с приводным инструментом
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.
- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
