JET GH-24120 ZHD DRO RFS Токарно-винторезный станок по металлу
Снизим цену!
Описание

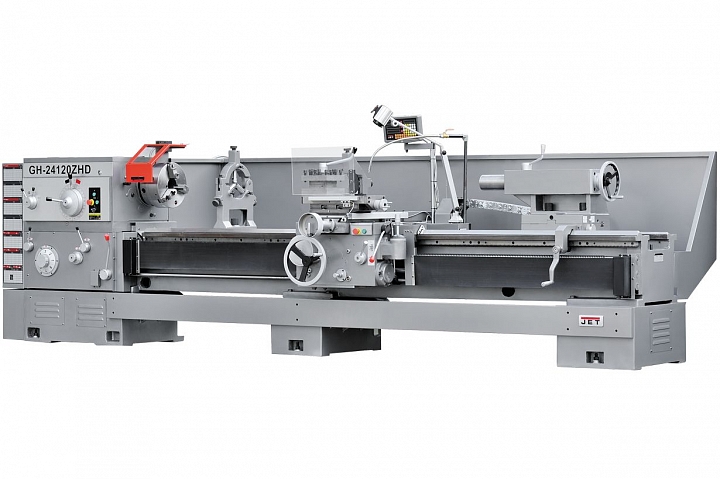

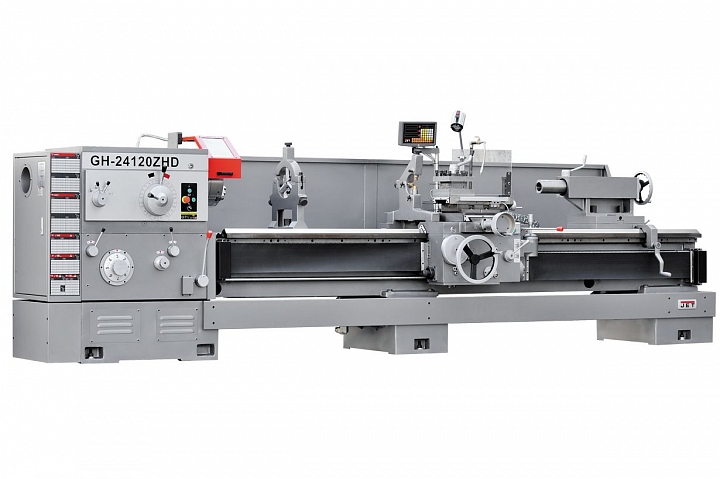

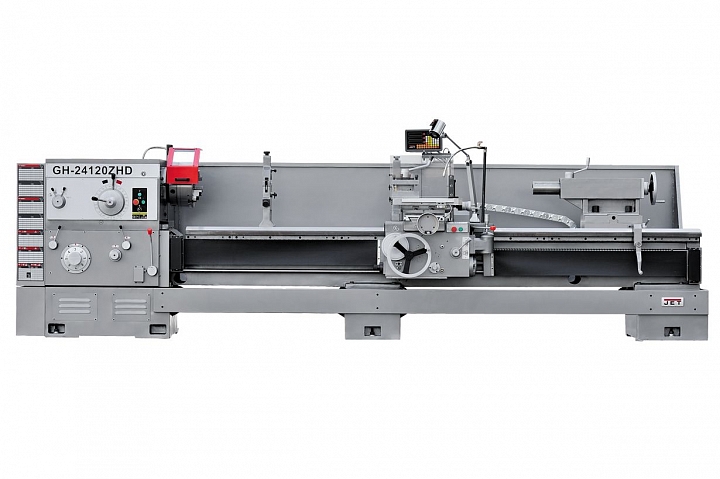

GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.
Особенности:
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
| Диаметр обработки над суппортом, мм | Ø350 |
| Диаметр над выемкой, мм | Ø830 |
| Эффективная длина выемки, мм | 350 |
| Макс. длина точения, мм | 2820 |
| Присоединение шпинделя (зажимной эксцентрик) | D-11 |
| Отверстие шпинделя, мм | Ø105 |
| Конус шпинделя | Ø 120 1:20 |
| Количество скоростей шпинделя | 18 |
| Диапазон оборотов шпинделя, об/мин | 7.5~1000 |
| Количество продольных подач | 77 |
| Диапазон продольной подачи, мм/об | 0,05-24,32 |
| Количество поперечных подач | 79 |
| Диапазон поперечной подачи, мм/об | 0,025-12,16 |
| Ускоренное перемещение продольного суппорта, м/мин | 4 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Нарезаемые резьбы: | |
| Метрическая резьба | 1 ~ 240 |
| Количество метрических резьб | 50 |
| Дюймовая резьба, TPI | 19 ~ 1 TPI |
| Количество дюймовых резьб | 30 |
| Модульная резьба, MP | 0.5 ~ 120 |
| Количество модульных резьб | 53 |
| Диаметральная (питчевая), DP | 28 ~ 1 DP |
| Количество питчевых резьб | 24 |
| Шаг продольного ходового винта, мм | 12 |
| Макс. размер инструмента, мм | 32×32 |
| Макс. ход поперечного суппорта, мм | 440 |
| Макс. поворот салазок, град. | ±90° |
| Макс. ход продольного суппорта, мм | 200 |
| Конус пиноли задней бабки | МК6 |
| Макс. ход пиноли задней бабки, мм | 230 |
| Внешний диаметр пиноли, мм | 100 |
| Мощность двигателя быстрой подачи, кВт | 1.3 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Диаметр обработки над станиной, мм | 630 |
| Расстояние между центрами, мм | 3000 |
| Мощность главного двигателя, кВт | 11 |
| Тип станка | Металл |
| Напряжение, В | 400 |
| Максимальная длина заготовки, мм | 3000 |
| Страна производителя | Китай |
| Длина, мм | 5225 |
| Ширина, мм | 1800 |
| Высота, мм | 1650 |
| Масса, кг | 6105 |
| Длина в упаковке, см | 553 |
| Ширина в упаковке, см | 198 |
| Высота в упаковке, см | 195 |
| Масса в упаковке, кг | 6250 |
GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Направляющие закалены и отшлифованы
- Передняя бабка с фрикционной муфтой
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм
- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Мощный двигатель 11 кВт
- Современный аналог 1М63, 16К30
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
| Бренд: | JET | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Артикул: | 50000842T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики: |
GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки. Особенности:
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Комплектация: |
|
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø500 мм
- Планшайба Ø650 мм

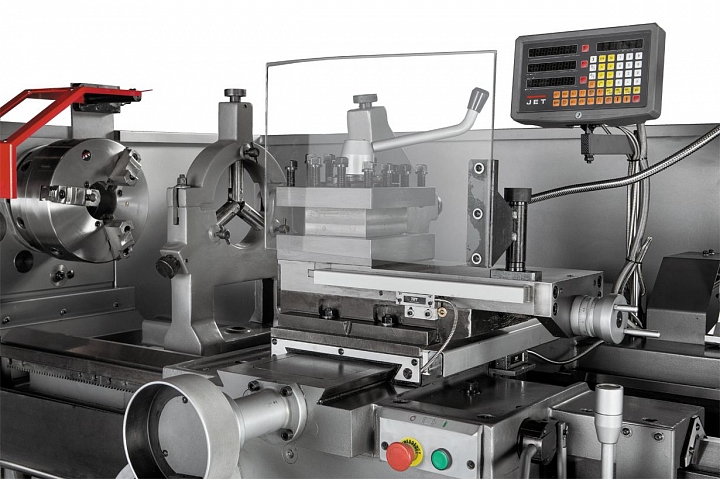

- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр
- Невращающийся упорный центр
- Переходная втулка

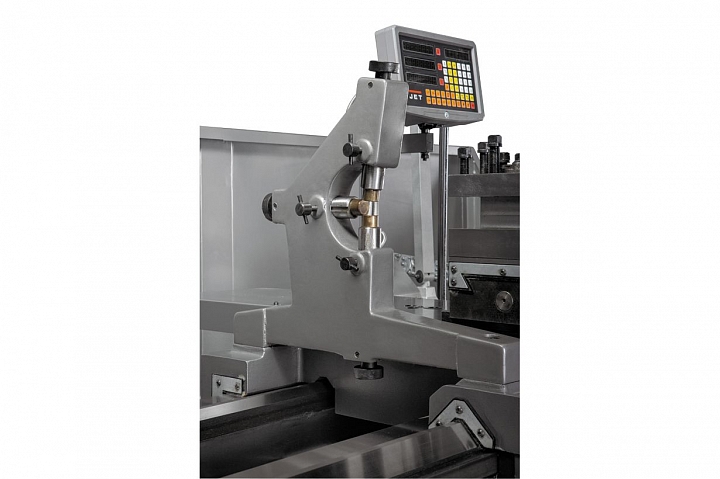

- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

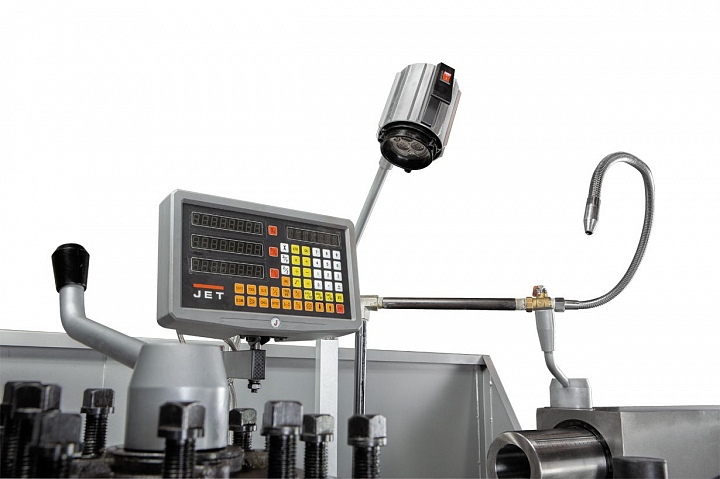

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
